Instrukcja obsługi podkaszarki żyłkowej Bauer 20115E-B
Szybki przewodnik po instrukcji obsługi podkaszarki żyłkowej Bauer 20115E-B. Dowiedz się, jak złożyć urządzenie, bezpiecznie wymieniać żyłkę, obsługiwać tryb podkaszania i krawędziowania oraz dbać o konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Podkaszarka Bauer 20115E-B to elektryczne narzędzie ogrodowe o mocy 5.5A. Instrukcja obejmuje montaż osłony i uchwytu, obsługę trybu podkaszania i krawędziowania, wymianę żyłki oraz zasady bezpieczeństwa. str. 1, 6
Najważniejsze czynności
- Montaż osłony str. 7
- Wymiana żyłki str. 11
- Regulacja wysokości wału str. 9
Pierwsze uruchomienie
- Załóż osłonę i uchwyt, podłącz przedłużacz zabezpieczony zaczepem, załóż odzież ochronną. str. 7, 9, 10
Problemy i rozwiązania
Żyłka się nie wysuwa
Zatrzymaj i uruchom ponownie lub wysuń ręcznie przyciskiem na szpuli.
str. 11Konserwacja i reset
- Regularnie czyść zewnętrzne powierzchnie i sprawdzaj stan techniczny przed każdym użyciem. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120VAC / 60Hz / 5.5A | Wymagane parametry sieci elektrycznej | str. 6 |
Gdzie szukać w PDF
- Wymiana żyłki str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

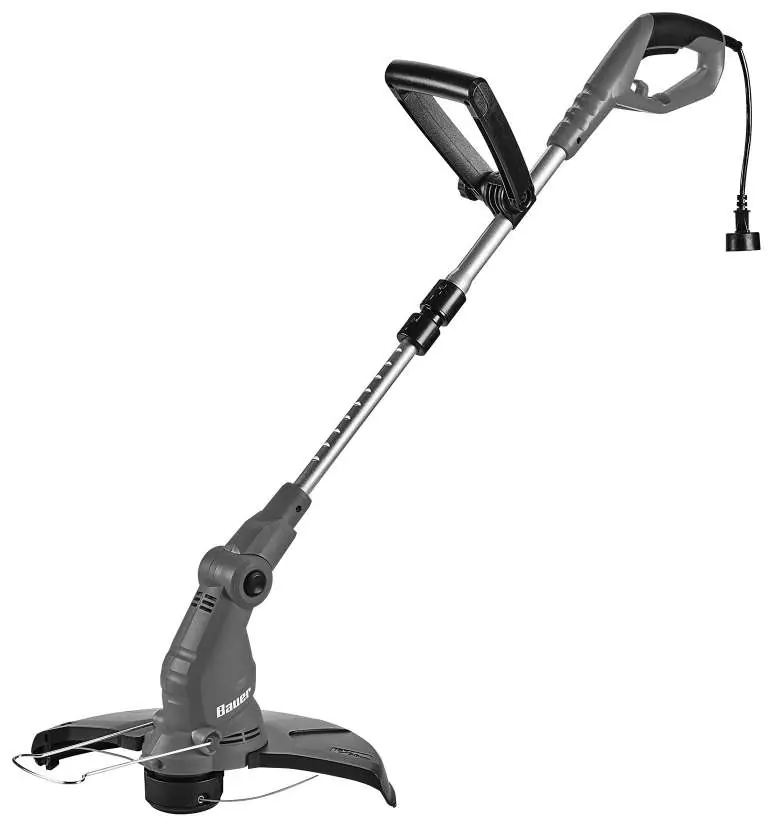

Podkaszarka żyłkowa Bauer 20115E-B to elektryczne narzędzie ogrodowe o mocy 5.5A, przeznaczone do przycinania trawy. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania okularów ochronnych, rękawic i solidnego obuwia. Urządzenie nie jest przeznaczone do pracy w deszczu ani na mokrej trawie.
Montaż urządzenia
Instalacja osłony: Przed montażem osłony należy zabezpieczyć nóż do żyłki osłoną ostrza. Odkręć śrubę z dolnej części głowicy, nasuń osłonę na głowicę i zabezpiecz ją śrubą.
Instalacja uchwytu: Zdejmij pokrętło blokady z uchwytu, umieść uchwyt na wsporniku i zabezpiecz go za pomocą pokrętła i śruby. Uchwyt można regulować w 5 pozycjach, przesuwając go ręcznie i dokręcając pokrętło.
Obsługa podkaszarki
Podłączenie zasilania: Zawsze używaj przedłużacza przeznaczonego do użytku zewnętrznego. Aby zapobiec rozłączeniu, zrób pętlę z przedłużacza, przełóż ją przez otwór w uchwycie i zahacz o zaczep przewodu.
Regulacja: Wysokość wału można regulować, naciskając blokadę wysokości i wysuwając dolny wał. Kąt głowicy tnącej zmienia się po naciśnięciu przycisku kąta głowicy.
Tryby pracy: Podczas pracy trzymaj podkaszarkę oburącz. Nie dociskaj urządzenia do ziemi. W trybie krawędziowania (edger) obróć górny wał o 180 stopni, aż zatrzaśnie się w pozycji pionowej.
Wymiana żyłki
Podkaszarka posiada funkcję automatycznego wysuwania żyłki po zatrzymaniu i ponownym uruchomieniu. Jeśli żyłka nie wysuwa się prawidłowo, sprawdź, czy nie jest splątana. Aby wymienić żyłkę, zdejmij pokrywę szpuli, usuń starą żyłkę, wyczyść wnętrze i nawiń nową żyłkę nylonową (.065") zgodnie z kierunkiem strzałek na szpuli, pozostawiając około 4 cale żyłki do przełożenia przez otwory wylotowe.
Konserwacja i serwis
Przed każdym użyciem sprawdź stan urządzenia: dokręcenie śrub, stan przewodu zasilającego oraz czy części nie są pęknięte. Po użyciu wyczyść zewnętrzne powierzchnie wilgotną szmatką. Nie przechowuj urządzenia w pobliżu nawozów lub chemikaliów ogrodowych, aby uniknąć korozji.
Informacje o producencie
Harbor Freight Tools
Praktyczna pomoc
Typowe problemy
Urządzenie nie tnie prawidłowo
Sprawdź, czy żyłka nie jest splątana na szpuli. W razie potrzeby przewiń żyłkę.
Żyłka nie wysuwa się automatycznie
Zatrzymaj urządzenie, a następnie uruchom je ponownie. Jeśli to nie pomaga, wysuń żyłkę ręcznie, naciskając przycisk na obudowie szpuli.
Przed użyciem
- Załóż okulary ochronne i rękawice robocze.
- Sprawdź, czy wszystkie części są dokręcone i nieuszkodzone.
- Upewnij się, że używasz przedłużacza przeznaczonego do użytku zewnętrznego.
- Sprawdź, czy żyłka jest prawidłowo nawinięta.
- Upewnij się, że w obszarze pracy nie ma osób postronnych.
Parametry w praktyce
- Prędkość bez obciążenia
- 7500 obr./min
Ilustracje i schematy
- Schemat montażu osłony i uchwytu.
- Schemat nawijania żyłki na szpulę.
- Schemat podłączenia przedłużacza z użyciem zaczepu.
Zgodność modelu
- Używaj tylko przedłużaczy zewnętrznych z uziemieniem.
- Nie używaj innych materiałów niż żyłka nylonowa .065 cala.
