Instrukcja obsługi szlifierki narożnej Bauer 2019E-B
Kompletny przewodnik po szlifierce narożnej Bauer 2019E-B. Dowiedz się, jak bezpiecznie montować papier ścierny, obsługiwać urządzenie, dbać o konserwację i rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka narożna Bauer 2019E-B to narzędzie elektryczne przeznaczone do szlifowania. Przed użyciem należy zamontować worek na pył oraz papier ścierny typu rzep (hook and loop). Podczas pracy należy trzymać narzędzie obiema rękami i nie wywierać nadmiernego nacisku. str. 8, 9, 11
Najważniejsze czynności
- Montaż worka na pył str. 9
- Montaż papieru ściernego str. 9
Pierwsze uruchomienie
- Uruchomienie urządzenia str. 10
Problemy i rozwiązania
Szlifierka nie startuje
Sprawdź zasilanie, reset termiczny lub kabel.
str. 13Konserwacja i reset
- Reset termiczny str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120VAC / 60Hz / 1.2A | Wymagania elektryczne | str. 7 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Dane techniczne str. 7
- Instrukcja obsługi str. 9, 11
- Rozwiązywanie problemów str. 13
- Lista części str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Szlifierka narożna Bauer 2019E-B jest przeznaczona do szlifowania powierzchni. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony oczu i dróg oddechowych. Urządzenie wymaga zasilania 120V i powinno być używane zgodnie z przeznaczeniem, aby uniknąć uszkodzeń i wypadków.

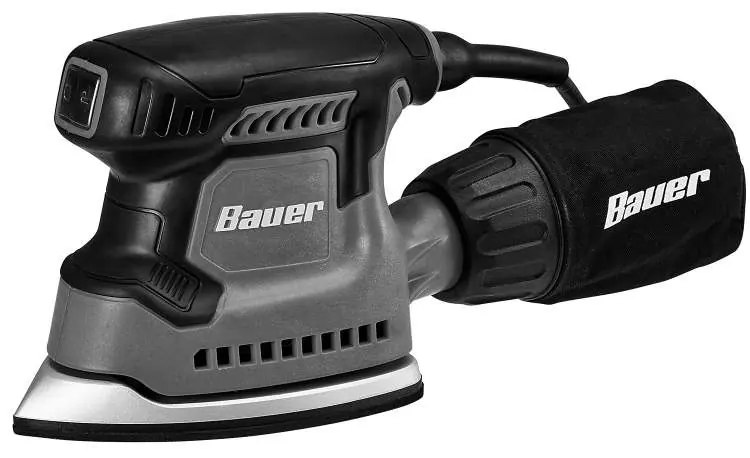

Opis urządzenia
Szlifierka składa się z korpusu z włącznikiem, płyty podstawy (base plate) oraz worka na pył. Urządzenie wykorzystuje papier ścierny typu hook and loop (rzep).
Przygotowanie do pracy
Przed rozpoczęciem pracy należy:
- Upewnić się, że miejsce pracy jest czyste i dobrze oświetlone.
- Zabezpieczyć obrabiany przedmiot za pomocą imadła lub zacisków.
- Poprowadzić przewód zasilający w sposób bezpieczny, unikając ryzyka potknięcia.
- Zamontować worek na pył, wsuwając go na wylot powietrza (Exhaust Port) za pomocą lekkiego ruchu obrotowego.
- Zamontować papier ścierny, dopasowując otwory w papierze do otworów w płycie podstawy.
Obsługa
Podczas pracy należy trzymać narzędzie pewnie obiema rękami. Nie należy wywierać nadmiernego nacisku – pozwól urządzeniu pracować w jego własnym tempie. W przypadku długotrwałej pracy należy robić przerwy, aby uniknąć przegrzania silnika. Po zakończeniu pracy należy wyłączyć urządzenie, odłączyć je od zasilania, opróżnić worek na pył i oczyścić narzędzie.
Konserwacja
Regularna konserwacja obejmuje:
- Kontrolę stanu technicznego przed każdym użyciem (sprawdzenie kabla, obudowy, mocowań).
- Czyszczenie otworów wentylacyjnych silnika za pomocą sprężonego powietrza.
- Wymianę zużytego papieru ściernego.
- Opróżnianie worka na pył po każdej sesji pracy.
Rozwiązywanie problemów
W przypadku problemów takich jak brak startu urządzenia, sprawdź zasilanie w gniazdku oraz czy kabel jest poprawnie podłączony. Jeśli szlifierka działa wolno, zmniejsz nacisk na obrabiany materiał. W przypadku przegrzewania, upewnij się, że otwory wentylacyjne nie są zablokowane.
Dane techniczne
Urządzenie pracuje przy zasilaniu 120VAC / 60Hz / 1.2A. Prędkość bez obciążenia wynosi 12 500 obr./min. Wymiary papieru ściernego to 3-7/8 cala na 5-1/2 cala.
Informacje o producencie
Harbor Freight Tools
Praktyczna pomoc
Typowe problemy
Szlifierka nie startuje
Sprawdź, czy kabel jest podłączony, czy w gniazdku jest prąd oraz czy nie zadziałał reset termiczny.
Szlifierka działa wolno
Zmniejsz nacisk na narzędzie i pozwól mu pracować w swoim tempie. Sprawdź, czy nie używasz zbyt długiego lub cienkiego przedłużacza.
Przegrzewanie się urządzenia
Nie forsuj narzędzia, wyczyść otwory wentylacyjne i unikaj używania zbyt długich przedłużaczy.
Przed użyciem
- Sprawdź stan kabla zasilającego i wtyczki.
- Upewnij się, że papier ścierny jest poprawnie zamontowany i otwory są drożne.
- Sprawdź, czy worek na pył jest prawidłowo zamocowany.
- Załóż okulary ochronne i maskę przeciwpyłową.
- Upewnij się, że obrabiany przedmiot jest stabilnie zamocowany.
Parametry w praktyce
- 120VAC / 60Hz / 1.2A
- Wymagane parametry zasilania elektrycznego.
- Hook and Loop
- System mocowania papieru ściernego na rzep.
Ilustracje i schematy
- Schemat przedstawia budowę szlifierki, w tym lokalizację włącznika, worka na pył, płyty podstawy oraz przewodu zasilającego.
Zgodność modelu
- Wymaga papieru ściernego typu Hook and Loop o wymiarach 3-7/8" x 5-1/2".
