Instrukcja obsługi młotowiertarki akumulatorowej Hilti TE 2-A22
Szybki przewodnik po instrukcji obsługi młotowiertarki akumulatorowej Hilti TE 2-A22. Dowiedz się, jak bezpiecznie używać narzędzia, montować akcesoria, dbać o akumulator i rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Hilti TE 2-A22 to akumulatorowa młotowiertarka przeznaczona do wiercenia udarowego w betonie i murze oraz wiercenia bez udaru w stali i drewnie. str. 11
Najważniejsze czynności
- Montaż wiertła: Nałóż smar na końcówkę wiertła, wsuń do uchwytu aż do kliknięcia. str. 13
Pierwsze uruchomienie
- Wkładanie akumulatora: Wsuń akumulator do uchwytu, aż usłyszysz kliknięcie. str. 13
Problemy i rozwiązania
Brak udaru
Upewnij się, że przełącznik funkcji jest ustawiony na tryb wiercenia udarowego.
str. 15Konserwacja i reset
- Czyszczenie osłony przeciwpyłowej: Regularnie czyść osłonę i smaruj ją smarem Hilti. str. 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 21.6 V | Napięcie robocze | str. 12 |
Gdzie szukać w PDF
- Przegląd produktu str. 11
- Dane techniczne str. 12
- Rozwiązywanie problemów str. 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Młotowiertarka akumulatorowa Hilti TE 2-A22 jest przeznaczona do wiercenia udarowego w betonie i murze, wiercenia bez udaru w stali, drewnie i murze oraz do wkręcania i wykręcania śrub. Przed użyciem należy zapoznać się z instrukcją bezpieczeństwa, aby uniknąć obrażeń ciała i uszkodzenia urządzenia.
Opis urządzenia
Urządzenie składa się z następujących głównych elementów:
- Uchwyt narzędziowy TE-C Click
- Przełącznik wyboru funkcji
- Włącznik główny
- Przełącznik kierunku obrotów
- Akumulator
- Oświetlenie obszaru roboczego
- Uchwyt boczny z ogranicznikiem głębokości
Montaż i przygotowanie
Montaż uchwytu bocznego: Poluzuj uchwyt boczny, obracając go, nasuń na uchwyt narzędziowy, ustaw w żądanej pozycji i dokręć.
Montaż wiertła: Nałóż niewielką ilość smaru Hilti na końcówkę wiertła. Wsuń wiertło do uchwytu, aż usłyszysz kliknięcie. Sprawdź, czy wiertło jest pewnie zamocowane.
Wkładanie akumulatora: Wsuń akumulator do uchwytu, aż usłyszysz kliknięcie. Upewnij się, że jest stabilnie osadzony.
Obsługa
Wybór trybu pracy: Użyj przełącznika wyboru funkcji, aby wybrać wiercenie bez udaru lub wiercenie udarowe. Nie zmieniaj trybu pracy podczas pracy urządzenia.
Kierunek obrotów: Ustaw przełącznik kierunku obrotów w żądanej pozycji.
Konserwacja i czyszczenie
Zawsze wyjmuj akumulator przed przystąpieniem do prac konserwacyjnych. Czyść urządzenie suchą szczotką i lekko wilgotną szmatką. Regularnie czyść osłonę przeciwpyłową na uchwycie narzędziowym i smaruj ją niewielką ilością smaru Hilti.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź naładowanie akumulatora. Jeśli urządzenie nie wykazuje oznak pracy, upewnij się, że akumulator jest poprawnie włożony. W przypadku przegrzania, pozwól urządzeniu ostygnąć i wyczyść otwory wentylacyjne.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Młotowiertarka nie uruchamia się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony. Jeśli problem nadal występuje, sprawdź, czy urządzenie nie jest przegrzane.
Brak udaru
Upewnij się, że przełącznik funkcji jest ustawiony na tryb wiercenia udarowego. Jeśli urządzenie jest zimne, pozwól mu popracować chwilę na biegu jałowym.
Wiertło nie daje się wyjąć
Upewnij się, że uchwyt narzędziowy jest całkowicie odciągnięty do tyłu.
Przed użyciem
- Sprawdź, czy akumulator jest w pełni naładowany.
- Upewnij się, że wiertło jest odpowiednie do wykonywanej pracy.
- Sprawdź, czy uchwyt boczny jest stabilnie zamocowany.
- Upewnij się, że przełącznik funkcji jest w odpowiednim trybie.
- Sprawdź, czy obszar pracy jest wolny od ukrytych przewodów elektrycznych lub rur.
Parametry w praktyce
- Napięcie znamionowe
- 21.6 V
- Zakres wiercenia w betonie
- 4 mm – 16 mm
Ilustracje i schematy

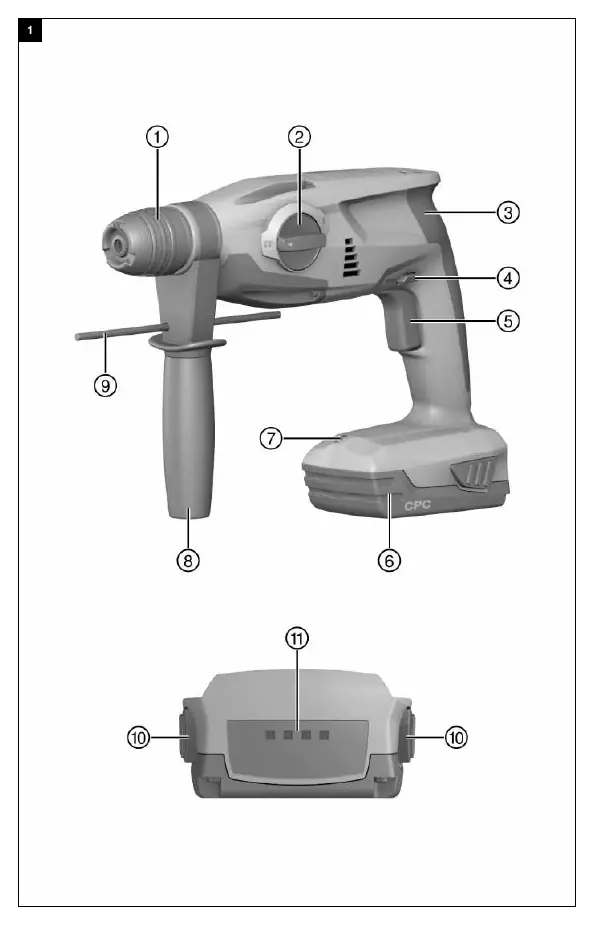

- Schemat 1: Przegląd części urządzenia.
- Schemat 4: Montaż uchwytu bocznego.
- Schemat 5: Montaż wiertła.
- Schemat 7: Montaż ogranicznika głębokości.
Zgodność modelu
- Używaj wyłącznie akumulatorów Hilti serii B 22.
- Używaj wyłącznie ładowarek zatwierdzonych przez Hilti.
- Zalecane użycie modułu odsysania pyłu TE DRS-S.
