Instrukcja obsługi wiertarko-wkrętarki Hilti SF 181-A / SFH 181-A
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki Hilti SF 181-A oraz wiertarko-wkrętarki udarowej SFH 181-A. Dowiedz się, jak bezpiecznie używać narzędzia, ładować akumulatory, zmieniać wiertła i rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarko-wkrętarka Hilti SF 181-A i SFH 181-A to profesjonalne narzędzia akumulatorowe 18V. Instrukcja opisuje procedury obsługi, wiercenia, wiercenia udarowego (tylko SFH) oraz wkręcania, a także zasady konserwacji akumulatorów. str. 1, 4, 10
Najważniejsze czynności
- Wkładanie akumulatora str. 10
- Wybór kierunku obrotów str. 10
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 10
Problemy i rozwiązania
Narzędzie nie działa
Sprawdź akumulator lub skontaktuj się z serwisem.
str. 13Konserwacja i reset
- Regularnie czyść otwory wentylacyjne i dbaj o czystość styków akumulatora. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie znamionowe DC | str. 6 |
Gdzie szukać w PDF
- Schemat budowy str. 2
- Dane techniczne str. 6
- Instrukcje bezpieczeństwa str. 4, 5, 6
- Rozwiązywanie problemów str. 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wiertarko-wkrętarki Hilti SF 181-A oraz wiertarko-wkrętarki udarowej SFH 181-A. Przed pierwszym użyciem należy bezwzględnie przeczytać instrukcję bezpieczeństwa i obsługi. Narzędzie jest przeznaczone do użytku profesjonalnego przez przeszkolony personel.
Opis urządzenia
Główne elementy sterujące obejmują:
- Szybkozaciskowy uchwyt wiertarski
- Pierścień regulacji momentu obrotowego i trybu pracy
- Uchwyt boczny
- Włącznik z elektroniczną regulacją prędkości
- Przełącznik kierunku obrotów (prawo/lewo)
- Przełącznik biegów (2 lub 3 biegi w zależności od modelu)
- Przyciski zwalniające akumulator
Pierwsze uruchomienie i obsługa
Przed użyciem należy naładować akumulator. Nowy akumulator wymaga poprawnego ładowania wstępnego dla zapewnienia optymalnej pojemności.
Montaż akumulatora
- Wsunąć akumulator od dołu do narzędzia, aż słyszalnie zatrzaśnie się na miejscu.
- Sprawdzić, czy akumulator jest pewnie osadzony.
Wiercenie i wkręcanie
- Wiercenie: Ustawić pierścień regulacji na symbol wiercenia.
- Wiercenie udarowe (tylko SFH 181-A): Ustawić pierścień regulacji na symbol wiercenia udarowego.
- Wkręcanie: Wybrać odpowiedni moment obrotowy na pierścieniu regulacji.
Konserwacja i bezpieczeństwo
Przed przystąpieniem do czyszczenia należy wyjąć akumulator. Nie używać środków czyszczących zawierających silikon. Regularnie czyścić otwory wentylacyjne suchą szczotką. Akumulatory należy przechowywać w chłodnym i suchym miejscu. W przypadku spadku wydajności należy przeprowadzić ładowanie regeneracyjne zgodnie z instrukcją ładowarki.
Rozwiązywanie problemów
W przypadku problemów z działaniem, takich jak brak reakcji narzędzia, należy sprawdzić stan naładowania akumulatora oraz jego poprawne osadzenie. Jeśli narzędzie się przegrzewa, należy przerwać pracę i pozwolić mu ostygnąć lub sprawdzić, czy nie jest przeciążone.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Narzędzie nie działa
Sprawdź, czy akumulator jest naładowany i poprawnie włożony. Jeśli problem nadal występuje, może to być usterka elektryczna – skontaktuj się z serwisem Hilti.
Brak udaru
Upewnij się, że pierścień regulacji trybu pracy jest ustawiony na symbol wiercenia udarowego.
Włącznik jest zablokowany
Sprawdź, czy przełącznik kierunku obrotów znajduje się w pozycji środkowej (blokada transportowa).
Narzędzie lub akumulator bardzo się nagrzewają
Wyłącz narzędzie, wyjmij akumulator i skontaktuj się z serwisem lub sprawdź, czy narzędzie nie jest przeciążone.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że przełącznik kierunku obrotów nie jest w pozycji środkowej.
- Sprawdź, czy wiertło lub bit jest poprawnie zamocowany w uchwycie.
- Upewnij się, że uchwyt boczny jest dobrze dokręcony.
- Sprawdź, czy wybrano odpowiedni bieg dla wykonywanej pracy.
Parametry w praktyce
- Napięcie znamionowe
- 18 V DC dla obu modeli.
- Prędkość obrotowa
- Zależna od wybranego biegu (1, 2 lub 3 w modelu SFH).
- Moment obrotowy
- Maksymalnie 36 Nm w trybie wiercenia.
Ilustracje i schematy

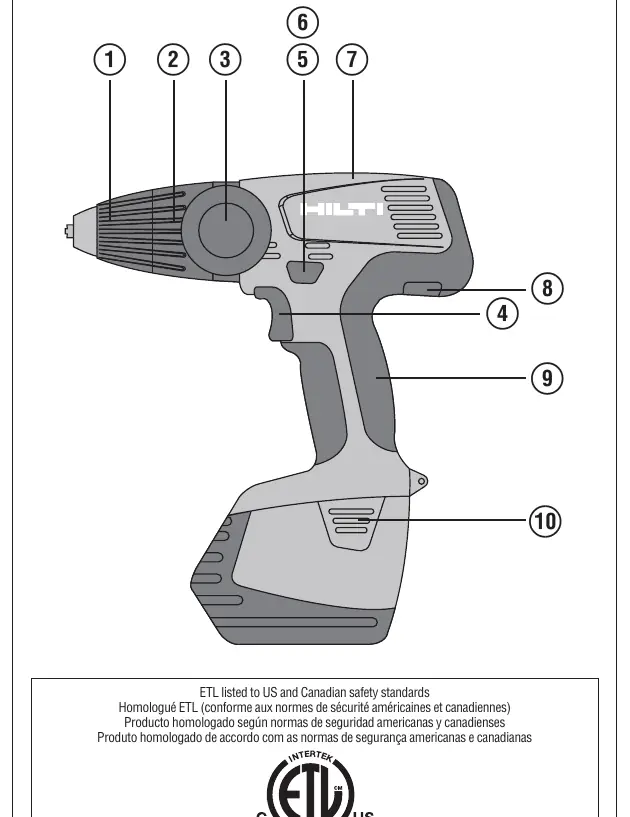

- Rysunek 1: Schemat budowy narzędzia z numeracją części.

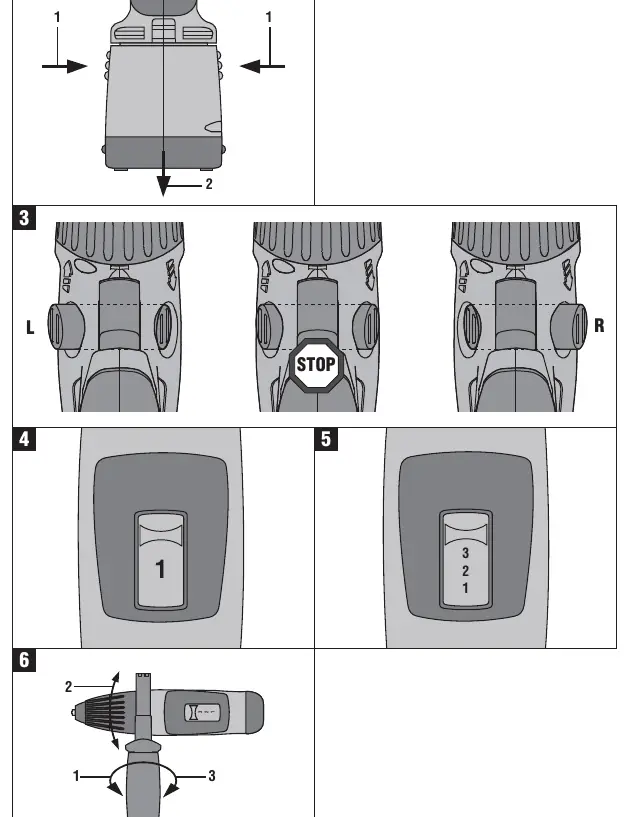

- Rysunek 2: Montaż i demontaż akumulatora.
- Rysunek 3: Ustawienie kierunku obrotów (L/R/STOP).
- Rysunek 4/5: Przełącznik biegów.
- Rysunek 6: Regulacja uchwytu bocznego.
Zgodność modelu
- Używaj tylko oryginalnych akumulatorów Hilti SFB 180 lub SFB 185.
- Używaj tylko ładowarek Hilti zalecanych w sekcji akcesoriów.
