Instrukcja obsługi akumulatorowej pilarki tarczowej Hilti SCM 18-A
Szybki przewodnik po instrukcji obsługi akumulatorowej pilarki tarczowej Hilti SCM 18-A. Dowiedz się, jak bezpiecznie wymieniać tarczę, ustawiać głębokość cięcia, obsługiwać akumulator oraz rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Hilti SCM 18-A to akumulatorowa pilarka tarczowa przeznaczona wyłącznie do cięcia metalu. Wymaga akumulatorów Hilti serii B 18 i ładowarek serii C4/36. str. 6, 11
Najważniejsze czynności
- Wymiana tarczy str. 12
- Regulacja głębokości cięcia str. 13
- Opróżnianie pojemnika na wióry str. 14
Pierwsze uruchomienie
- Włóż akumulator, upewniając się, że słychać podwójne kliknięcie. Przed uruchomieniem sprawdź, czy włącznik jest w pozycji wyłączonej. str. 13
Problemy i rozwiązania
4 diody migają (przeciążenie/przegrzanie)
Zwolnij włącznik i naciśnij ponownie lub pozwól urządzeniu ostygnąć.
str. 15
Tarcza zacina się
Nie przechylaj pilarki i zmniejsz nacisk posuwu.
str. 16Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga | 4.0 kg | Masa urządzenia | str. 11 |
| Prędkość obrotowa | 3500 rpm | Prędkość bez obciążenia | str. 12 |
Gdzie szukać w PDF
- Przegląd produktu str. 2
- Instrukcje obsługi str. 12, 13
- Rozwiązywanie problemów str. 15, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pilarka tarczowa Hilti SCM 18-A jest przeznaczona wyłącznie do cięcia metalu lub materiałów metalopodobnych. Nie używaj urządzenia do cięcia drewna, tworzyw sztucznych, płyt gipsowo-kartonowych ani materiałów kompozytowych. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z ryzykiem odrzutu (kickback) oraz koniecznością stosowania środków ochrony osobistej.
Opis urządzenia
Urządzenie składa się z uchwytu pomocniczego, włącznika z blokadą, osłony tarczy, prowadnicy równoległej oraz pojemnika na wióry. Kluczowe elementy sterujące obejmują dźwignię regulacji głębokości cięcia, przycisk blokady wrzeciona oraz wskaźnik linii cięcia.
Obsługa akumulatora
Stan naładowania akumulatora Li-ion można sprawdzić, naciskając przyciski zwalniające akumulator. 4 diody oznaczają 75-100% naładowania, 1 dioda oznacza 10-25%. Jeśli 1 dioda miga, akumulator jest rozładowany lub przegrzany. Jeśli 4 diody migają, urządzenie jest przeciążone lub przegrzane.
Wymiana tarczy tnącej
- Wyjmij akumulator z urządzenia.
- Włóż klucz imbusowy w śrubę mocującą tarczę.
- Naciśnij i przytrzymaj przycisk blokady wrzeciona.
- Odkręć śrubę zgodnie z kierunkiem strzałki.
- Zdejmij kołnierz zewnętrzny i tarczę.
- Wyczyść kołnierze, załóż nową tarczę (zwracając uwagę na kierunek obrotów) i dokręć śrubę.
Ustawienia i obsługa
Głębokość cięcia reguluje się poprzez zwolnienie dźwigni blokującej, ustawienie pilarki w odpowiedniej pozycji i ponowne zaciśnięcie dźwigni. Prowadnica równoległa może być zamontowana po obu stronach podstawy, co pozwala na precyzyjne cięcie wzdłuż krawędzi.
Konserwacja i czyszczenie
Regularnie opróżniaj pojemnik na wióry, używając rękawic ochronnych, ponieważ wióry są ostre i gorące. W przypadku zablokowania kanału wiórowego, wyjmij akumulator i wyczyść kanał. Utrzymuj otwory wentylacyjne w czystości, używając suchej szczotki. Nie używaj środków czyszczących zawierających silikon.
Rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź stan naładowania akumulatora i czystość styków. Jeśli pilarka się przegrzewa, pozwól jej ostygnąć i wyczyść otwory wentylacyjne. Jeśli tarcza się zacina, zmniejsz nacisk posuwu.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Pilarka nie uruchamia się (diody nie świecą)
Sprawdź, czy akumulator jest w pełni włożony i naładowany.
Tarcza zacina się podczas cięcia
Nie przechylaj pilarki podczas cięcia i zmniejsz nacisk posuwu.
Wióry nie trafiają do pojemnika
Opróżnij pojemnik na wióry lub wyczyść kanał wyrzutowy.
Akumulator nie zatrzaskuje się
Wyczyść zaczepy akumulatora z zabrudzeń.
Przed użyciem
- Sprawdź, czy tarcza jest ostra i zgodna ze specyfikacją.
- Upewnij się, że akumulator jest naładowany.
- Sprawdź, czy osłona tarczy porusza się swobodnie.
- Upewnij się, że obrabiany przedmiot jest stabilnie zamocowany.
- Sprawdź, czy włącznik jest w pozycji wyłączonej przed włożeniem akumulatora.
Parametry w praktyce
- Średnica tarczy
- 160 mm - 165 mm (6.3 in - 6.5 in)
- Prędkość obrotowa
- 3500 obr./min (bez obciążenia)
- Maksymalna głębokość cięcia
- 57 mm (2.2 in)
Ilustracje i schematy

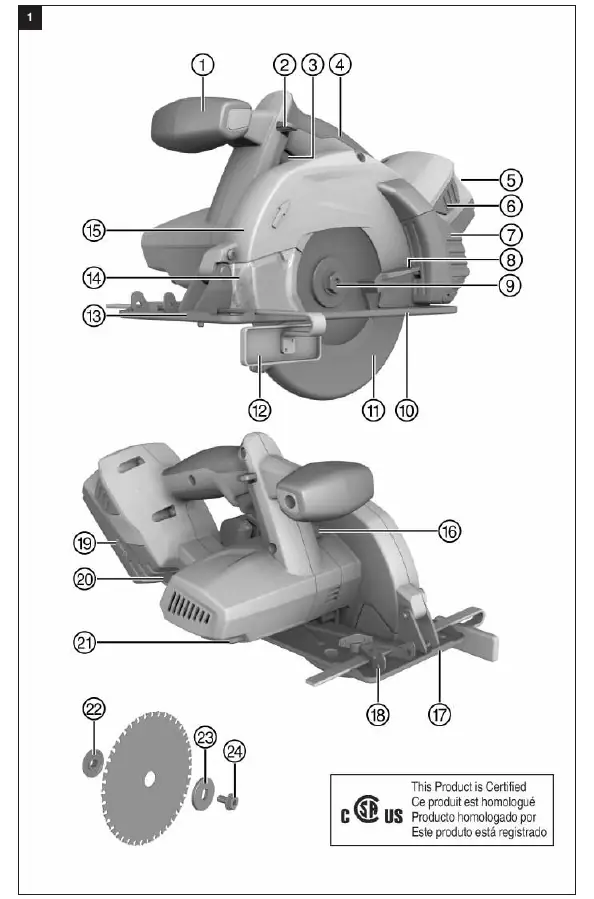

- Rysunek 1: Przegląd elementów pilarki i numeracja części.

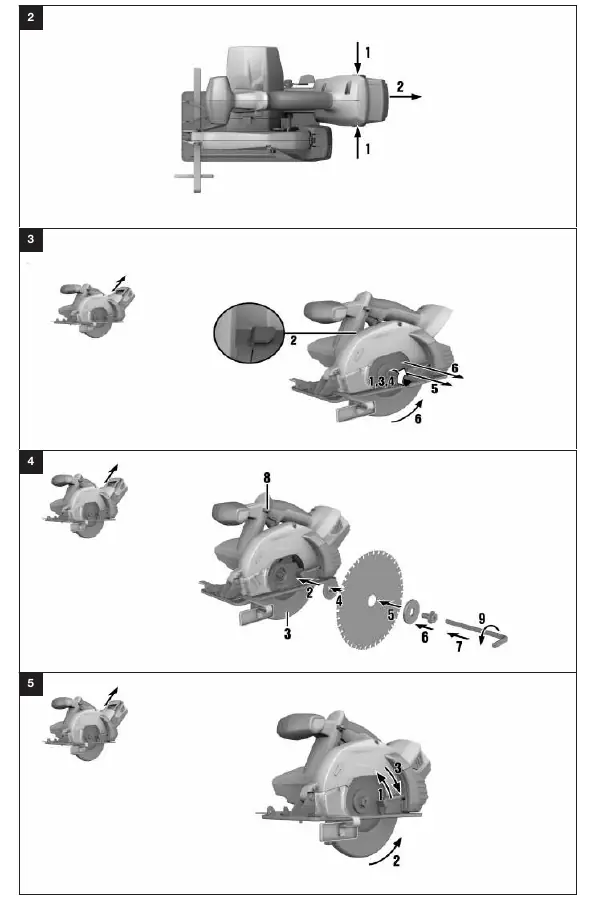

- Rysunek 3: Procedura demontażu tarczy tnącej.
- Rysunek 4: Procedura montażu nowej tarczy.
- Rysunek 5: Regulacja głębokości cięcia.

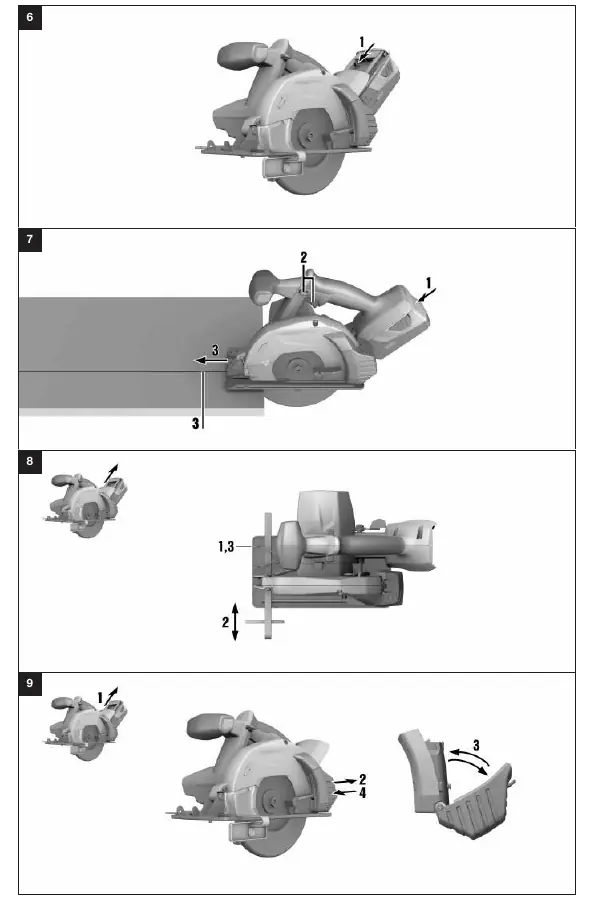

- Rysunek 9: Opróżnianie pojemnika na wióry.
Zgodność modelu
- Używaj wyłącznie akumulatorów Hilti serii B 18.
- Używaj wyłącznie ładowarek Hilti serii C4/36.
- Urządzenie przeznaczone wyłącznie do cięcia metalu.
