Instrukcja obsługi wyrzynarki Bosch EasySaw 18V-70
Szybki przewodnik po instrukcji obsługi wyrzynarki Bosch EasySaw 18V-70. Dowiedz się, jak bezpiecznie montować brzeszczot, ustawiać kąt cięcia, używać systemu Cut Control i dbać o narzędzie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wyrzynarka Bosch EasySaw 18V-70 służy do cięcia drewna, tworzyw sztucznych, metalu, płyt ceramicznych i gumy. str. 9
Najważniejsze czynności
- Wymiana brzeszczotu str. 11
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 10
Problemy i rozwiązania
Urządzenie nie działa
Sprawdź naładowanie akumulatora.
str. 10Konserwacja i reset
- Regularnie czyść uchwyt brzeszczotu. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie znamionowe | str. 9 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Schemat części str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wyrzynarka Bosch EasySaw 18V-70 to narzędzie akumulatorowe przeznaczone do cięcia drewna, tworzyw sztucznych, metalu, płyt ceramicznych i gumy. Przed rozpoczęciem pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi obsługi akumulatora i wymiany brzeszczotów.
Opis urządzenia
Główne elementy wyrzynarki to:
- Blokada włącznika/wyłącznika
- Włącznik/wyłącznik
- Wskaźnik stanu naładowania akumulatora
- Podstawa Cut Control
- Stopa
- Uchwyt brzeszczotu
Montaż i przygotowanie do pracy
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) należy wyjąć akumulator. Akumulator należy ładować wyłącznie w zalecanych ładowarkach.
Wymiana brzeszczotu
- Przesuń uchwyt brzeszczotu w górę.
- Wsuń brzeszczot zębami w kierunku cięcia do oporu.
- Upewnij się, że grzbiet brzeszczotu znajduje się w rowku rolki prowadzącej.
System Cut Control
System Cut Control umożliwia precyzyjne prowadzenie narzędzia wzdłuż linii cięcia. Należy zamontować okienko kontrolne w uchwytach na podstawie i zatrzasnąć je w prowadnicy stopy.
Obsługa
Ustawianie kąta cięcia
Stopę można obracać w prawo lub w lewo do 45° w celu wykonania cięć pod kątem. Należy poluzować śrubę stopy, ustawić żądany kąt zgodnie ze skalą i ponownie dokręcić śrubę.
Cięcie wgłębne
Metoda ta jest dozwolona tylko dla miękkich materiałów, takich jak drewno czy płyty gipsowo-kartonowe. Należy używać tylko krótkich brzeszczotów i ustawić kąt 0°.
Konserwacja
Regularnie czyść uchwyt brzeszczotu, wyjmując go i lekko stukając urządzeniem o płaską powierzchnię. Smaruj rolkę prowadzącą od czasu do czasu kroplą oleju.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź naładowanie akumulatora i jego poprawne osadzenie w uchwycie.
Brzeszczot wypada z uchwytu
Upewnij się, że brzeszczot jest poprawnie włożony do uchwytu i zablokowany.
Słaba wydajność cięcia
Sprawdź, czy brzeszczot nie jest stępiony lub uszkodzony.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy brzeszczot jest ostry i nieuszkodzony.
- Upewnij się, że stopa jest stabilnie osadzona.
- Załóż okulary ochronne.
- Upewnij się, że w obszarze cięcia nie ma ukrytych przewodów.
Parametry w praktyce
- Maks. głębokość cięcia w drewnie
- 70 mm.
- Prędkość skokowa
- 2600 min⁻¹.
Ilustracje i schematy
- Strona 3: Schemat budowy wyrzynarki z numeracją części.
- Strona 4: Montaż osłon i akcesoriów.

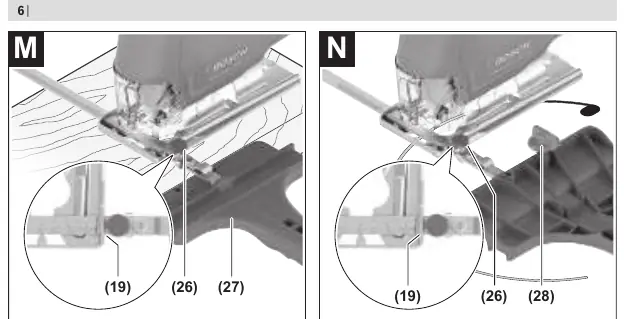

- Strona 5: Ustawianie kąta cięcia i prowadzenie równoległe.
Zgodność modelu
- Kompatybilna z akumulatorami PBA 18V.
- Niekompatybilna z ładowarkami AL 1814 CV, AL 1820 CV, AL 1860 CV.
