Instrukcja obsługi pilarki tarczowej Bosch GKS 18V-57 G / GKS 18V-57
Szybki przewodnik po instrukcji obsługi pilarki tarczowej Bosch GKS 18V-57 G / GKS 18V-57. Dowiedz się, jak bezpiecznie montować tarczę, ustawiać głębokość cięcia, używać prowadnicy i dbać o akumulator.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Pilarka tarczowa Bosch GKS 18V-57 G / GKS 18V-57 służy do wykonywania prostych cięć wzdłużnych i poprzecznych oraz cięć pod kątem w drewnie. str. 9, 18
Najważniejsze czynności
- Wymiana tarczy str. 11, 20
- Ustawianie głębokości cięcia str. 12, 21
Pierwsze uruchomienie
- Naładuj akumulator, włóż go do urządzenia, ustaw głębokość cięcia i kąt, a następnie włącz pilarkę. str. 11, 13, 20, 21
Problemy i rozwiązania
Słaba jakość cięcia
Wymień tarczę na ostrą i odpowiednią do materiału.
str. 13, 22Konserwacja i reset
- Czyść regularnie otwory wentylacyjne i obszar wokół osłony tarczy. str. 14, 22
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania | str. 10, 19 |
| Prędkość obrotowa | 3400 min-1 | Prędkość bez obciążenia | str. 10, 19 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Instrukcje bezpieczeństwa (niemiecki) str. 6, 7, 8, 9
- Dane techniczne str. 10
- Instrukcje bezpieczeństwa (angielski) str. 15, 16, 17, 18
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera kluczowe informacje dotyczące bezpiecznej i efektywnej obsługi pilarki tarczowej Bosch GKS 18V-57 G oraz GKS 18V-57. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia
Pilarka tarczowa jest przeznaczona do wykonywania prostych cięć wzdłużnych i poprzecznych oraz cięć pod kątem w drewnie. Urządzenie jest zasilane akumulatorem 18V.
Montaż i przygotowanie do pracy
- Akumulator: Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) oraz na czas transportu i przechowywania należy wyjąć akumulator.
- Wymiana tarczy: Aby zdemontować tarczę, należy położyć pilarkę na obudowie silnika, nacisnąć przycisk blokady wrzeciona (5), odkręcić śrubę mocującą (25) za pomocą klucza imbusowego (3), odchylić osłonę (13) i zdjąć tarczę. Montaż odbywa się w odwrotnej kolejności.
Obsługa

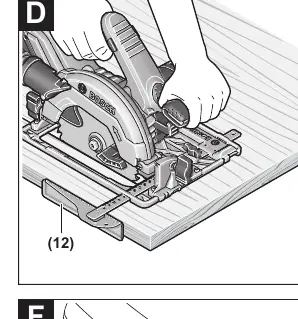

Ustawianie głębokości cięcia
Zwolnij dźwignię mocującą (29). Aby zmniejszyć głębokość cięcia, odsuń pilarkę od podstawy (6), a aby zwiększyć – dociśnij ją do podstawy. Ustaw żądaną wartość na skali i zaciśnij dźwignię.
Ustawianie kąta cięcia
Zwolnij śruby motylkowe (8) i (15) (w modelu GKS 18V-57 G) lub śrubę (8) (w modelu GKS 18V-57). Przechyl pilarkę na bok, ustaw żądany kąt na skali (9) i dokręć śruby.
Wskazówki dotyczące pracy
- Prowadzenie pilarki: Prowadź urządzenie równomiernie i z lekkim posuwem w kierunku cięcia. Zbyt silny posuw skraca żywotność narzędzi.
- Prowadnica równoległa: Umożliwia precyzyjne cięcie wzdłuż krawędzi obrabianego elementu.

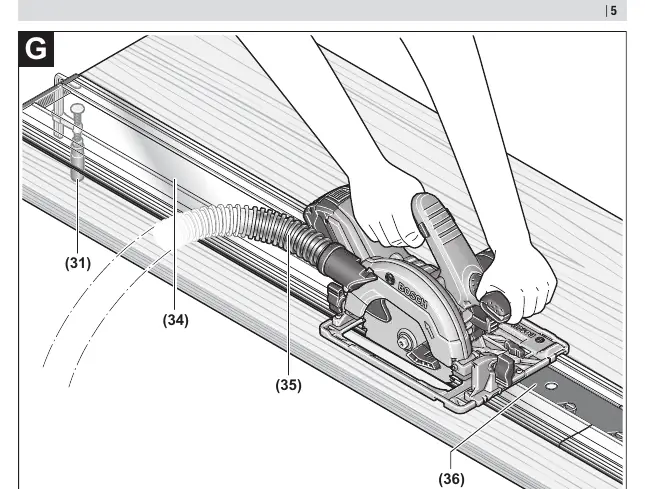

- Szyna prowadząca: Umożliwia wykonywanie idealnie prostych cięć. Używaj jej tylko do cięć pod kątem prostym.
Konserwacja i czyszczenie
Utrzymuj urządzenie i otwory wentylacyjne w czystości. Osłona tarczy musi zawsze poruszać się swobodnie i zamykać automatycznie. Regularnie usuwaj pył i wióry za pomocą pędzla. Nieosłonięte tarcze można chronić przed korozją cienką warstwą oleju bezkwasowego.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Akumulator nie ładuje się
Sprawdź, czy ładowarka jest odpowiednia i czy styki są czyste.
Słaba jakość cięcia
Wymień lub naostrz tarczę, sprawdź czy jest odpowiednia do materiału.
Pilarka wyłącza się podczas pracy
Akumulator może być rozładowany lub przegrzany.
Przed użyciem
- Sprawdź stan naładowania akumulatora
- Upewnij się, że tarcza jest ostra i odpowiednia do materiału
- Sprawdź, czy osłona dolna porusza się swobodnie
- Ustaw odpowiednią głębokość cięcia
- Upewnij się, że obrabiany element jest stabilnie zamocowany
Parametry w praktyce
- Napięcie znamionowe
- 18V - napięcie zasilania akumulatorowego
- Prędkość obrotowa bez obciążenia
- 3400 min-1 - prędkość obrotowa tarczy bez obciążenia
- Maks. głębokość cięcia
- 57 mm przy 0°

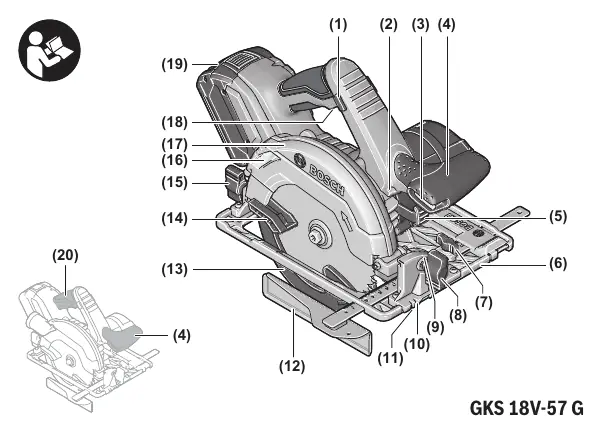

Ilustracje i schematy
- (1) Blokada włącznika
- (13) Osłona tarczy
- (18) Włącznik/wyłącznik
- (23) Tarcza pilarska
- (34) Prowadnica
Zgodność modelu
- Kompatybilna z systemem prowadnic FSN (tylko model GKS 18V-57 G)
- Zalecane akumulatory: GBA 18V..., ProCORE18V...
