Instrukcja obsługi pilarki tarczowej Bosch GKS 18V-68 GC / GKS 18V-68 C
Szybki przewodnik po instrukcji obsługi pilarki tarczowej Bosch GKS 18V-68 GC oraz GKS 18V-68 C. Dowiedz się, jak bezpiecznie montować tarczę, ustawiać głębokość cięcia, korzystać z szyny prowadzącej oraz funkcji Bluetooth.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Pilarka tarczowa Bosch GKS 18V-68 GC/C to profesjonalne narzędzie akumulatorowe. Instrukcja obejmuje procedury montażu tarczy, ustawiania parametrów cięcia, obsługi funkcji Bluetooth oraz konserwacji. str. 10, 11
Najważniejsze czynności
- Wymiana tarczy str. 12, 44
Pierwsze uruchomienie
- Wkładanie akumulatora str. 11, 33
Problemy i rozwiązania
Wskaźnik temperatury świeci na czerwono
Narzędzie jest przegrzane i wyłączyło się. Należy pozostawić je do ostygnięcia.
str. 14, 36Konserwacja i reset
- Czyszczenie osłony dolnej str. 16, 37
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie znamionowe | str. 10, 32 |
Gdzie szukać w PDF
- Schemat budowy str. 3
- Wymiana tarczy str. 4, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy pilarek tarczowych Bosch GKS 18V-68 GC oraz GKS 18V-68 C. Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej obsługi, montażu osprzętu, ustawień parametrów cięcia oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka odrzutu lub porażenia prądem.
Opis urządzenia
Pilarka tarczowa przeznaczona jest do wykonywania cięć wzdłużnych i poprzecznych w drewnie. Model GKS 18V-68 GC posiada dodatkowo interfejs użytkownika oraz funkcje łączności Bluetooth, które umożliwiają przesyłanie danych i ustawień do urządzenia mobilnego po zainstalowaniu modułu Bluetooth Low Energy GCY 42.
Montaż i przygotowanie
- Akumulator: Należy używać wyłącznie akumulatorów GBA 18V lub ProCORE18V. Akumulator należy wsunąć w uchwyt, aż do słyszalnego kliknięcia.
- Wymiana tarczy: Przed wymianą tarczy należy wyjąć akumulator. Zaleca się położenie pilarki na przedniej części obudowy silnika. Należy użyć klucza imbusowego do odkręcenia śruby mocującej, przytrzymując przycisk blokady wrzeciona.
Obsługa i ustawienia
- Głębokość cięcia: Głębokość należy dostosować do grubości obrabianego materiału. Pod materiałem powinno wystawać mniej niż pełna wysokość zęba tarczy.
- Kąt cięcia: Pilarka umożliwia cięcie pod kątem. Należy poluzować dźwignię blokującą, ustawić żądany kąt na skali i ponownie zablokować.
- Szyna prowadząca: Model GKS 18V-68 GC jest kompatybilny z systemem szyn prowadzących FSN, co pozwala na precyzyjne cięcia proste.
Konserwacja
Aby zapewnić bezpieczną pracę, należy regularnie czyścić pilarkę oraz otwory wentylacyjne. Osłona dolna musi zawsze poruszać się swobodnie i zamykać automatycznie. Wszelkie pozostałości żywicy lub kleju na tarczy należy usuwać niezwłocznie po użyciu, aby zachować wysoką jakość cięcia.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie wyłącza się podczas pracy
Sprawdź stan naładowania akumulatora lub temperaturę urządzenia (wskaźnik temperatury). Jeśli wskaźnik świeci na czerwono, narzędzie jest przegrzane.
Nierówne lub poszarpane cięcie
Sprawdź ostrość tarczy oraz czy jest ona odpowiednio dobrana do rodzaju obrabianego drewna.
Przed użyciem
- Sprawdź stan naładowania akumulatora
- Upewnij się, że tarcza jest ostra i odpowiednia do materiału
- Sprawdź, czy osłona dolna porusza się swobodnie
- Ustaw odpowiednią głębokość cięcia
- Upewnij się, że dźwignie blokujące kąt i głębokość są dokręcone
Parametry w praktyce
- Prędkość obrotowa
- 2500–5000 min-1 (GC) / 5000 min-1 (C) - prędkość bez obciążenia
- Średnica tarczy
- 190 mm - maksymalna średnica tarczy
- Otwór tarczy
- 20 mm - średnica otworu mocującego
Ilustracje i schematy

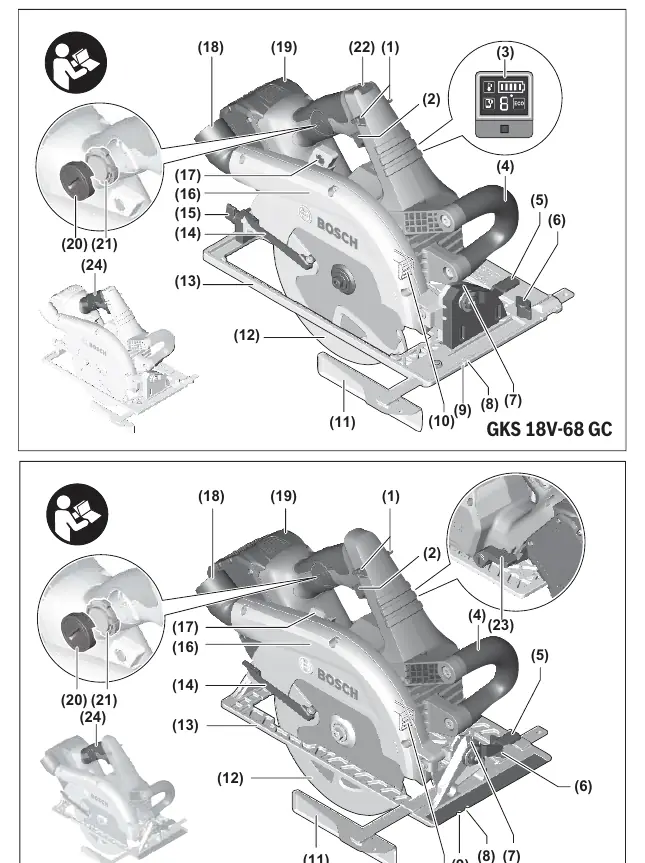

- Strona 3: Schemat budowy urządzenia z numeracją części

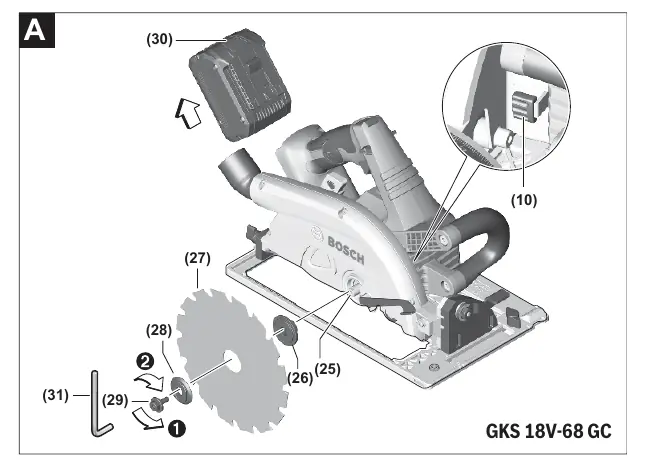

- Strona 4: Procedura wymiany tarczy (A)

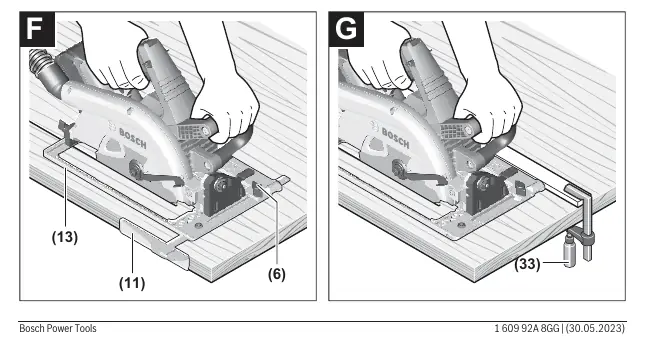

- Strona 5: Ustawienia głębokości i kąta cięcia (D, E)

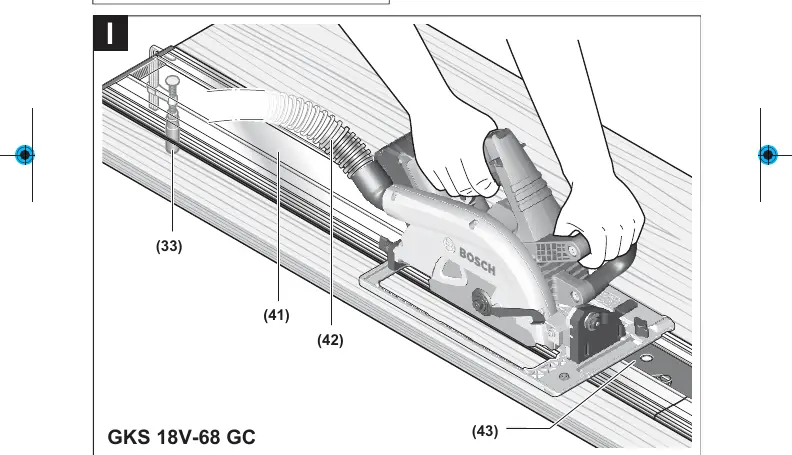

- Strona 6: Montaż i obsługa szyny prowadzącej (H, I)
Zgodność modelu
- Kompatybilne z akumulatorami GBA 18V oraz ProCORE18V
- Kompatybilne z szynami prowadzącymi FSN (tylko model GC)
- Wymaga modułu Bluetooth Low Energy GCY 42 dla funkcji łączności
