Instrukcja obsługi pilarki tarczowej Bosch GKS 18V-57-2 GX
Szybki przewodnik po instrukcji obsługi pilarki tarczowej Bosch GKS 18V-57-2 GX. Dowiedz się, jak bezpiecznie montować tarczę, ustawiać głębokość i kąt cięcia oraz korzystać z funkcji Stop Control.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Pilarka tarczowa Bosch GKS 18V-57-2 GX służy do wykonywania prostych cięć wzdłużnych i poprzecznych oraz cięć pod kątem w drewnie. str. 11
Najważniejsze czynności
- Wymiana tarczy str. 14
- Ustawianie głębokości cięcia str. 14
Pierwsze uruchomienie
- Włóż naładowany akumulator do uchwytu, aż zatrzaśnie się na swoim miejscu. str. 13
Problemy i rozwiązania
Rückschlagabschaltung (zabezpieczenie przed odrzutem)
Wyłącz i włącz ponownie urządzenie, w razie potrzeby wyjmij i włóż akumulator.
str. 15Konserwacja i reset
- Regularnie czyść wyrzutnik wiórów i osłonę. str. 14, 17
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania | str. 12 |
| Prędkość obrotowa | 5000 min-1 | Bemessungs-Leerlaufdrehzahl | str. 12 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Instrukcje bezpieczeństwa str. 8, 9, 10, 11
- Dane techniczne str. 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera kluczowe informacje dotyczące bezpiecznej i efektywnej obsługi pilarki tarczowej Bosch GKS 18V-57-2 GX. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, procedurami montażu tarczy, ustawieniami głębokości i kąta cięcia oraz funkcjami elektronicznymi, takimi jak Stop Control i tryb ECO.
Opis urządzenia

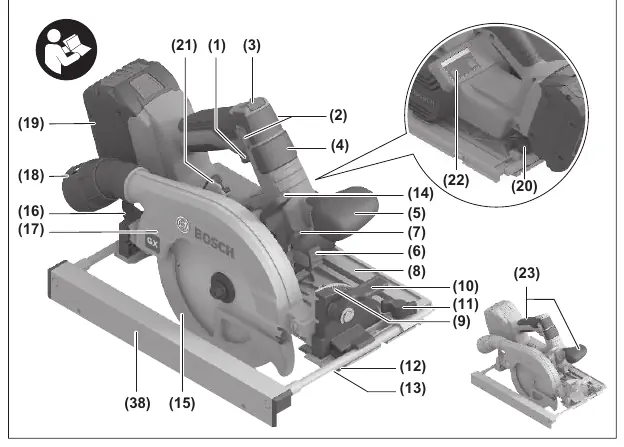

Pilarka wyposażona jest w szereg elementów ułatwiających pracę, w tym:
- Włącznik/wyłącznik z blokadą
- Regulację głębokości cięcia
- Interfejs użytkownika (User Interface)
- Oświetlenie robocze LED
- Możliwość podłączenia szyn prowadzących
Montaż
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (konserwacja, wymiana narzędzi itp.) należy wyjąć akumulator. Podczas montażu tarczy należy używać rękawic ochronnych. Aby wymienić tarczę, należy położyć pilarkę na obudowie silnika, nacisnąć przycisk blokady wrzeciona, odkręcić śrubę mocującą, odchylić osłonę i wymienić tarczę, pamiętając o zgodności kierunku obrotów.
Obsługa
Głębokość cięcia ustawia się za pomocą przycisku presekcji. Należy pamiętać o użyciu odpowiedniego znacznika (biały dla cięć z szyną, czerwony bez szyny). Kąt cięcia ustawia się po poluzowaniu dźwigni blokującej i śruby motylkowej. Funkcja Stop Control automatycznie zatrzymuje pilarkę po zakończeniu cięcia, co można włączyć/wyłączyć na interfejsie użytkownika.
Konserwacja
Należy dbać o czystość urządzenia i otworów wentylacyjnych. Osłona musi zawsze poruszać się swobodnie. Regularnie usuwać pył i wióry za pomocą pędzla. Nie należy używać agresywnych środków czyszczących.
Rozwiązywanie problemów
W przypadku problemów z pracą urządzenia, należy sprawdzić wskaźniki stanu na interfejsie użytkownika. Miganie na czerwono wskaźnika stanu oznacza aktywację zabezpieczenia przed odrzutem – w takim przypadku należy wyłączyć i ponownie włączyć urządzenie.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź stan naładowania akumulatora i jego poprawne osadzenie w gnieździe.
Słaba jakość cięcia
Sprawdź, czy tarcza jest ostra i czy jest odpowiednia do obrabianego materiału.
Funkcja Stop Control nie działa zgodnie z oczekiwaniami
Funkcja ta zatrzymuje pilarkę po zakończeniu cięcia. Jeśli nie chcesz tego efektu, wyłącz funkcję na interfejsie użytkownika.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że tarcza jest ostra i odpowiednia do materiału.
- Sprawdź, czy osłona dolna porusza się swobodnie.
- Ustaw odpowiednią głębokość cięcia.
- Upewnij się, że wszystkie dźwignie blokujące są dokręcone.
Parametry w praktyce
- Prędkość obrotowa
- 5000 min-1 (bez obciążenia).
- Średnica tarczy
- 165 mm.
Ilustracje i schematy
- Rysunek A: Wymiana tarczy.
- Rysunek B-C: Montaż haka.
- Rysunek E-F: Ustawianie głębokości cięcia.
- Rysunek G: Ustawianie kąta cięcia.
Zgodność modelu
- Kompatybilne z systemami szyn prowadzących Bosch, Mafell, Festool, Makita.
