Instrukcja obsługi piły uniwersalnej Bosch UniversalCut 18V-65
Szybki przewodnik po instrukcji obsługi piły uniwersalnej Bosch UniversalCut 18V-65. Dowiedz się, jak bezpiecznie używać, wymieniać ostrza, ładować akumulator i konserwować urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Piła uniwersalna UniversalCut 18V-65 jest przeznaczona do użytku domowego, w szczególności do cięcia gałęzi, listew, twardego i miękkiego drewna oraz tworzyw sztucznych. str. 7, 13
Najważniejsze czynności
- Wymiana ostrza str. 9, 15
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 8, 14
Problemy i rozwiązania
Ostrze blokuje się
Wyłącz urządzenie, rozszerz szczelinę cięcia i wyjmij piłę.
str. 10, 15Konserwacja i reset
- Ostrze jest bezobsługowe, łańcuch nie wymaga oliwienia. str. 10, 16
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie znamionowe | str. 7, 13 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Dane techniczne str. 7, 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Piła uniwersalna Bosch UniversalCut 18V-65 jest przeznaczona do użytku domowego. Służy do cięcia gałęzi, listew, twardego i miękkiego drewna oraz tworzyw sztucznych. Urządzenie jest zasilane akumulatorem 18V. Przed pierwszym użyciem należy w pełni naładować akumulator.

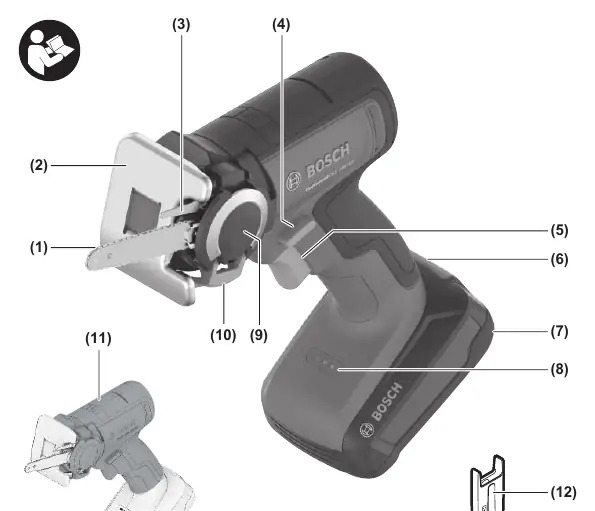

Opis urządzenia
Główne elementy urządzenia to:
- (1) Ostrze (brzeszczot)
- (2) Stopa
- (3) Klin rozdzielający
- (4) Blokada włącznika
- (5) Włącznik/wyłącznik
- (9) Osłona uchwytu ostrza
- (10) Dźwignia blokująca osłony
- (13) Uchwyt ostrza
Montaż i wymiana ostrza
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) oraz przed transportem i przechowywaniem, należy wyjąć akumulator.
Wymiana ostrza:
- Otwórz dźwignię blokującą (10) i otwórz osłonę (9) uchwytu ostrza.
- Włóż ostrze, upewniając się, że wał napędowy i koniec ostrza pasują do uchwytu (13).
- Zamknij osłonę i zablokuj ją dźwignią. Musi być słyszalne kliknięcie.
Obsługa
Aby włączyć urządzenie, naciśnij blokadę włącznika (4) w prawo lub w lewo, a następnie naciśnij włącznik (5). Aby wyłączyć, zwolnij włącznik. Prędkość cięcia można regulować płynnie poprzez siłę nacisku na włącznik.
Wskazówki dotyczące pracy
- Jeśli ostrze się zablokuje, natychmiast wyłącz urządzenie.
- Podczas cięcia małych lub cienkich elementów używaj stabilnej podkładki.
- Tnij w kierunku od przodu do tyłu lub od góry do dołu.
- Klin rozdzielający (3) zapobiega cięciu w kierunku przeciwnym do ruchu łańcucha.
Konserwacja
Ostrze jest bezobsługowe i nie wymaga oliwienia. Regularnie czyść uchwyt ostrza (13), wyjmując ostrze i lekko stukając urządzeniem o płaską powierzchnię. Do usuwania głębszych zabrudzeń używaj delikatnego pędzla.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Ostrze blokuje się w materiale
Natychmiast wyłącz urządzenie. Rozszerz szczelinę cięcia odpowiednim narzędziem i wyciągnij piłę.
Krótki czas pracy na akumulatorze
Akumulator jest zużyty i wymaga wymiany.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że ostrze jest czyste i nieuszkodzone.
- Sprawdź, czy ostrze jest poprawnie zamontowane i zablokowane.
- Upewnij się, że obszar pracy jest dobrze oświetlony i czysty.
Parametry w praktyce
- Prędkość obrotowa
- 0-8000 min-1
- Max. głębokość cięcia
- 65 mm
Ilustracje i schematy

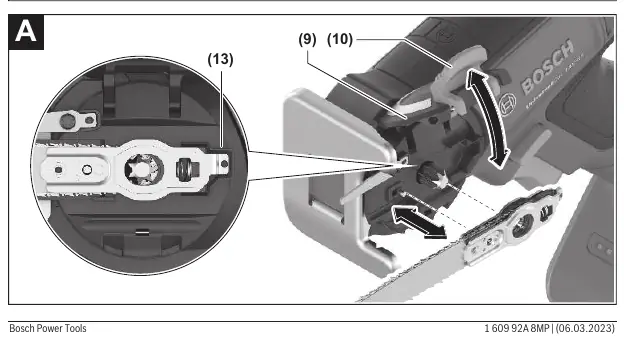

- Rysunek A: Wymiana ostrza
- Rysunek B: Kierunek cięcia (przód-tył)
- Rysunek C: Kierunek cięcia (góra-dół)
- Rysunek D: Działanie klina rozdzielającego
- Rysunek E: Czyszczenie ostrza
Zgodność modelu
- Kompatybilne z akumulatorami PBA 18V...W-
- Niekompatybilne z ładowarkami AL 1814 CV, AL 1820 CV, AL 1860 CV
