Instrukcja obsługi zakrętarki udarowej Hilti SID 14-A / 18-A i SIW 14-A / 18-A
Szybki przewodnik po instrukcji obsługi zakrętarek udarowych Hilti serii SID i SIW 14-A/18-A. Dowiedz się, jak bezpiecznie używać narzędzia, wymieniać końcówki, ładować akumulatory i rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zakrętarki udarowe Hilti SID/SIW 14-A/18-A służą do wkręcania i wykręcania śrub oraz dokręcania nakrętek. Obsługa polega na włożeniu naładowanego akumulatora, zamontowaniu odpowiedniej końcówki w uchwycie i wybraniu kierunku obrotów oraz momentu dokręcania. str. 8, 9, 16, 17
Najważniejsze czynności
- Wymiana końcówki (bitu/nasadki) str. 16, 17
- Montaż akumulatora str. 16
Pierwsze uruchomienie
- Naładuj akumulator do pełna przed pierwszym użyciem. str. 15
Problemy i rozwiązania
Narzędzie nie działa
Sprawdź naładowanie akumulatora i jego poprawne osadzenie.
str. 19Konserwacja i reset
- Czyszczenie otworów wentylacyjnych str. 18
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 14.4V / 21.6V | Napięcie znamionowe akumulatora | str. 11 |
Gdzie szukać w PDF
- Schemat budowy str. 2
- Dane techniczne str. 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy zakrętarek udarowych Hilti serii SID 14-A, SID 18-A, SIW 14-A oraz SIW 18-A. Narzędzia te są przeznaczone do wkręcania i wykręcania śrub w drewnie, metalu, murze i betonie oraz do dokręcania i odkręcania nakrętek i śrub. Przed pierwszym użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa i instrukcją obsługi.
Opis urządzenia
Główne elementy narzędzia obejmują:
- Uchwyt narzędziowy (kwadratowy w SIW lub sześciokątny w SID)
- Przełącznik sterujący z elektroniczną regulacją prędkości
- Przełącznik obrotów (prawo/lewo)
- Przełącznik wyboru momentu obrotowego
- Wskaźnik stanu naładowania akumulatora
- Opcjonalny zaczep do paska
Obsługa i użytkowanie
Wymiana końcówek
Przed wymianą narzędzi roboczych należy ustawić przełącznik obrotów w pozycji środkowej (blokada) lub wyjąć akumulator. W modelach SID (uchwyt sześciokątny) należy wsunąć bit do oporu. W modelach SIW (uchwyt kwadratowy) należy dopasować otwór w nasadce do kulki ustalającej na czopie.
Akumulator
Akumulator należy ładować wyłącznie za pomocą dedykowanych ładowarek Hilti. Przed włożeniem akumulatora do narzędzia należy upewnić się, że styki są czyste. Akumulator powinien zostać wciśnięty do momentu usłyszenia podwójnego kliknięcia.
Ustawienia pracy
Prędkość obrotową można płynnie regulować poprzez siłę nacisku na włącznik. Przełącznik momentu obrotowego pozwala na wybór jednego z trzech ustawień, co zapobiega przekręceniu śrub.
Konserwacja i przechowywanie
- Czyszczenie: Utrzymuj narzędzie w czystości, szczególnie uchwyt. Nie używaj środków czyszczących zawierających silikon. Otwory wentylacyjne należy czyścić suchą szczotką.
- Akumulator: Przechowuj w chłodnym i suchym miejscu. Nie wystawiaj na bezpośrednie działanie słońca. W przypadku spadku wydajności należy naładować akumulator.
- Przeglądy: Regularnie sprawdzaj narzędzie pod kątem uszkodzeń zewnętrznych. Naprawy elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel.
Rozwiązywanie problemów
W przypadku problemów z działaniem narzędzia, sprawdź stan naładowania akumulatora oraz czy jest on poprawnie osadzony. Jeśli narzędzie się przegrzewa, przerwij pracę i pozwól mu ostygnąć. W przypadku usterek elektrycznych należy skontaktować się z serwisem Hilti.
Informacje o producencie
Hilti
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy akumulator jest naładowany i poprawnie osadzony (słyszalne podwójne kliknięcie). Jeśli problem nadal występuje, może to być usterka elektryczna.
Włącznik jest zablokowany
Upewnij się, że przełącznik obrotów (prawo/lewo) nie znajduje się w pozycji środkowej (blokada transportowa).
Narzędzie lub akumulator stają się bardzo gorące
Może to oznaczać przeciążenie narzędzia. Użyj odpowiedniego narzędzia do danego zadania lub pozwól urządzeniu ostygnąć.
Przed użyciem
- Naładuj akumulator do pełna przed pierwszym użyciem.
- Sprawdź, czy uchwyt narzędziowy jest czysty.
- Upewnij się, że przełącznik obrotów jest w pozycji neutralnej przed włożeniem akumulatora.
- Załóż odpowiednie środki ochrony osobistej (okulary, nauszniki, rękawice).
- Sprawdź, czy w miejscu pracy nie ma ukrytych przewodów elektrycznych lub rur.
Parametry w praktyce
- Napięcie znamionowe
- 14.4V lub 21.6V w zależności od modelu (SID/SIW 14-A lub 18-A).
- Ustawienia momentu obrotowego
- Trzy poziomy (I, II, III) pozwalające na dostosowanie siły dokręcania do rodzaju śruby.
Ilustracje i schematy

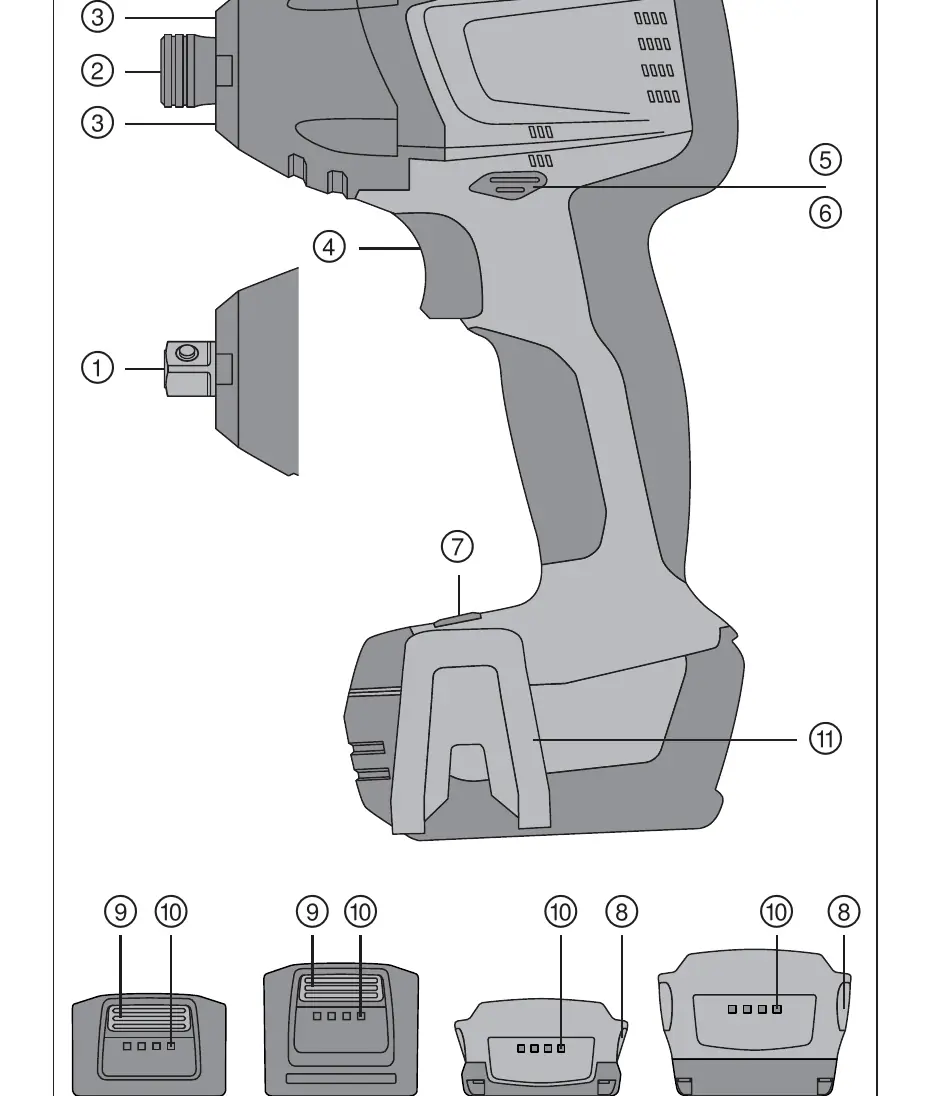

- Strona 2 zawiera schemat budowy narzędzia z numeracją części (1-11), ułatwiającą identyfikację elementów.
- Strona 4 pokazuje sposób wyjmowania akumulatora oraz montażu bitów.
- Strona 5 ilustruje montaż nasadek na uchwyt kwadratowy oraz działanie przełącznika obrotów.
- Strona 7 przedstawia instrukcję montażu zaczepu do paska.
Zgodność modelu
- Narzędzie współpracuje wyłącznie z akumulatorami Hilti Li-ion serii B 14 lub B 18.
- Używaj wyłącznie oryginalnych akcesoriów Hilti.
