Instrukcja obsługi telewizora laserowego Hisense 100L5H-DLT100C
Szybki przewodnik po telewizorze laserowym Hisense 100L5H-DLT100C. Poznaj specyfikację techniczną, wymagania montażowe, funkcje Google TV oraz instrukcje podłączenia urządzeń zewnętrznych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Telewizor laserowy Hisense 100L5H-DLT100C to system typu Ultra Short Throw, który pozwala na wyświetlanie 100-calowego obrazu 4K z bardzo małej odległości od ściany (ok. 11 cali / 28 cm). Urządzenie wykorzystuje technologię laserową X-Fusion oraz ekran ALR (Ambient Light Rejection), co zapewnia wysoką jakość obrazu nawet w oświetlonych pomieszczeniach. System działa w oparciu o Google TV.
Montaż i instalacja
Ze względu na charakterystykę urządzenia, kluczowe jest zachowanie odpowiednich wymiarów montażowych:
- Odległość od ściany: Urządzenie powinno znajdować się w odległości ok. 11 cali (28 cm) od ściany.
- Wysokość szafki RTV: Zalecana wysokość szafki to poniżej 20 cali (ok. 50 cm).
- Wymiary ekranu: Należy uwzględnić wymiary montażowe H, L1, W, H1 oraz H2 podane w specyfikacji, aby zapewnić poprawne ustawienie konsoli względem ekranu.
Podłączenia
Panel tylny urządzenia oferuje szeroki wachlarz złączy:
- HDMI: Dwa porty HDMI 2.1 (z obsługą ALLM) oraz jeden port HDMI 2.0. Port HDMI 2 obsługuje funkcję eARC dla wysokiej jakości dźwięku.
- USB: Dostępne są porty USB 3.0 oraz USB 2.0.
- Audio: Wyjście optyczne (Digital Audio Output) oraz analogowe wyjście audio.
- Sieć i antena: Złącze Ethernet (LAN) oraz wejście antenowe RF (ATSC3.0).
Funkcje Smart i obraz
Urządzenie wspiera:
- Google TV: Dostęp do aplikacji streamingowych (Netflix, Disney+, Prime Video, YouTube itp.) oraz Google Play Store.
- Obraz: Rozdzielczość 4K przy 60Hz, wsparcie dla HDR10, Dolby Vision oraz HLG.
- Dźwięk: Wbudowany system 40W z obsługą Dolby Atmos i Dolby Digital.
- Łączność: Wi-Fi 6e (802.11a/b/g/n/ac), Bluetooth oraz obsługa Chromecast i Airplay2.
Konserwacja i bezpieczeństwo
W zestawie znajduje się zestaw do czyszczenia. Należy dbać o czystość soczewki projektora, aby zachować jakość obrazu. Urządzenie posiada funkcję Eye Safety oraz wyłącznik czasowy (Sleep Timer).
Informacje o producencie
Hisense
Praktyczna pomoc
Typowe problemy
Obraz jest nieostry lub nieprawidłowo wyświetlany
Urządzenie posiada stałą ogniskową. Upewnij się, że odległość konsoli od ściany jest zgodna z instrukcją (ok. 11 cali).
Brak dźwięku przez system audio
Upewnij się, że urządzenie audio jest podłączone do portu HDMI 2 (eARC) i funkcja eARC jest aktywna w ustawieniach.
Przed użyciem
- Sprawdź, czy masz 11 cali (ok. 28 cm) wolnej przestrzeni od ściany dla projektora.
- Upewnij się, że szafka RTV ma wysokość poniżej 20 cali.
- Przygotuj zestaw do czyszczenia (dołączony do zestawu).
- Sprawdź, czy ściana spełnia wymagania wysokości dla ekranu 100 cali.
- Upewnij się, że masz dostęp do sieci Wi-Fi lub kabla Ethernet.
Parametry w praktyce
- Ultra Short Throw
- Technologia pozwalająca na wyświetlanie dużego obrazu z bardzo małej odległości od ściany.
Ilustracje i schematy

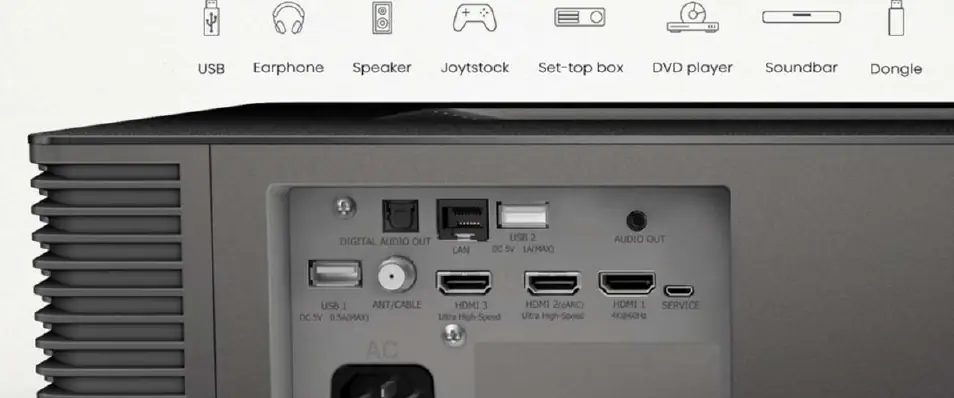

- Schemat portów pokazuje rozmieszczenie złączy USB, HDMI, LAN oraz wyjść audio na tylnym panelu.
- Schemat montażowy wskazuje wymagane wymiary H, L1, W, H1, H2 dla poprawnej instalacji ekranu i konsoli.
Zgodność modelu
- Współpracuje z Google Assistant i Amazon Alexa.
- Obsługuje Chromecast i Airplay2.
- Wymaga ekranu o przekątnej 100 cali.
