Instrukcja obsługi telewizora laserowego Hisense 120L5HTUKA
Kompletny przewodnik użytkownika dla telewizora laserowego Hisense 120L5HTUKA. Instrukcja zawiera szczegółowe informacje dotyczące instalacji, montażu ekranu, kalibracji obrazu, podłączania urządzeń zewnętrznych oraz rozwiązywania...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Telewizor laserowy Hisense 120L5HTUKA to zaawansowane urządzenie wymagające precyzyjnego montażu i konfiguracji. Przed uruchomieniem należy bezwzględnie zapoznać się z instrukcjami bezpieczeństwa, w szczególności dotyczącymi ochrony wzroku przed światłem lasera. Urządzenie wymaga odpowiedniej wentylacji (minimum 20 cm wolnej przestrzeni po bokach i 5 cm z tyłu) oraz stabilnego podłoża.
Opis urządzenia
Urządzenie składa się z konsoli laserowej oraz dedykowanego ekranu. Na obudowie konsoli znajdują się czujniki ochrony wzroku, przycisk zasilania oraz otwory wentylacyjne. Z tyłu urządzenia umieszczono porty wejściowe, w tym HDMI, USB, LAN oraz wyjścia audio.
Instalacja i montaż
Proces instalacji obejmuje montaż ekranu (zgodnie z dedykowaną instrukcją ekranu) oraz ustawienie konsoli laserowej. Zaleca się podłączenie wszystkich kabli przed ostatecznym ustawieniem urządzenia. Należy upewnić się, że kable są bezpiecznie podłączone, aby uniknąć zakłóceń jakości obrazu.
Konfiguracja obrazu

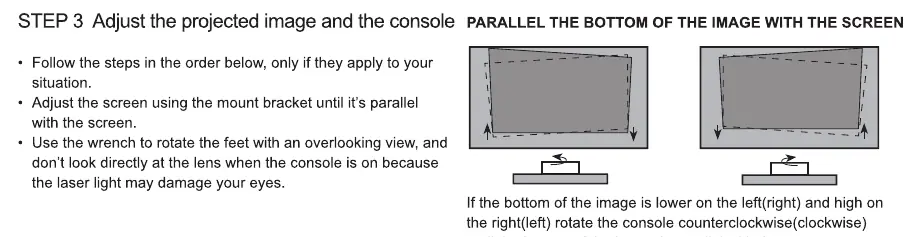

Po ustawieniu urządzenia należy przeprowadzić korekcję geometryczną obrazu, aby idealnie dopasować go do ekranu. Można skorzystać z automatycznej korekcji (wymaga połączenia z siecią Wi-Fi i użycia smartfona) lub ręcznej korekcji za pomocą pilota, która pozwala na precyzyjne dopasowanie punktów obrazu do krawędzi ekranu.
Obsługa pilota
Pilot zdalnego sterowania umożliwia nawigację po menu, wybór źródeł sygnału oraz dostęp do aplikacji. Wymaga dwóch baterii AA lub AAA. W przypadku problemów z działaniem pilota, należy sprawdzić stan baterii lub przeprowadzić proces parowania (dla połączenia Bluetooth).
Konserwacja
Urządzenie należy czyścić wyłącznie miękką, suchą szmatką. Nie wolno używać środków chemicznych, rozpuszczalników ani wody bezpośrednio na obudowę lub soczewkę. Soczewkę należy czyścić profesjonalnymi środkami do optyki, aby uniknąć zarysowań.
Rozwiązywanie problemów
W przypadku braku obrazu lub dźwięku, należy sprawdzić podłączenie zasilania oraz źródła sygnału. Jeśli obraz jest zniekształcony, należy sprawdzić ustawienia anteny lub odsunąć inne urządzenia elektryczne, które mogą powodować zakłócenia. W przypadku problemów z pilotem, należy wymienić baterie lub ponownie sparować urządzenie.
Dane techniczne
Urządzenie obsługuje rozdzielczość 3840x2160 (4K). Pobór mocy wynosi 350 W. Telewizor wyposażony jest w moduły bezprzewodowe Wi-Fi oraz Bluetooth 5.2.
Informacje o producencie
Hisense
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub obrazu
Sprawdź, czy kabel zasilający jest podłączony do sprawnego gniazdka i czy urządzenie nie jest w trybie czuwania (Standby).
Zniekształcony obraz lub dźwięk
Odsuń inne urządzenia elektryczne, które mogą powodować zakłócenia, lub sprawdź połączenia antenowe.
Pilot nie działa
Sprawdź, czy baterie są poprawnie zainstalowane i czy nie są wyczerpane. W razie potrzeby przeprowadź ponowne parowanie.
Obraz czarno-biały
Sprawdź, czy nasycenie kolorów jest ustawione na 50 lub wyżej oraz spróbuj zmienić kanał.
Przed użyciem
- Zapewnij minimum 20 cm wolnej przestrzeni po bokach urządzenia dla wentylacji.
- Zapewnij minimum 5 cm wolnej przestrzeni nad urządzeniem.
- Upewnij się, że powierzchnia pod telewizorem jest stabilna i pozioma.
- Podłącz wszystkie kable przed ostatecznym ustawieniem konsoli.
- Zainstaluj baterie w pilocie zgodnie z polaryzacją.
- Upewnij się, że urządzenie znajduje się w zasięgu sieci Wi-Fi (dla funkcji smart).
Ilustracje i schematy
- Schemat portów: pokazuje rozmieszczenie wejść HDMI, USB, LAN oraz wyjść audio.
- Korekcja geometryczna: ilustruje, jak za pomocą pilota lub nóżek urządzenia dopasować obraz do ekranu.
- Wentylacja: wskazuje wymagane odstępy od ścian i innych przedmiotów.
- Instalacja baterii: pokazuje sposób otwarcia klapki pilota i włożenia baterii.
Zgodność modelu
- Urządzenie wymaga połączenia z siecią Wi-Fi dla funkcji automatycznej korekcji geometrycznej.
- Kompatybilność z zewnętrznymi urządzeniami USB (dyski twarde) zależy od ich poboru prądu (maks. 1A dla USB 3.0).
- Wspiera standardy Wi-Fi IEEE 802.11 a/b/g/n/ac/ax.
