Instrukcja montażu szafki spiżarnianej 2-drzwiowej Hokku Designs

Kompletny przewodnik montażu szafki spiżarnianej Hokku Designs. Instrukcja zawiera listę części, kroki instalacji drzwi, montaż uchwytów oraz regulację zawiasów.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja zawiera szczegółowe kroki montażu drzwi do szafki spiżarnianej, w tym montaż zawiasów, instalację drzwi (pełnych lub szklanych) oraz regulację ich położenia. str. 2, 5, 6, 7

Najważniejsze czynności

  • Montaż zawiasów do drzwi str. 5
  • Regulacja zawiasów str. 10

Problemy i rozwiązania

Drzwi wymagają regulacji

Użyj śrub regulacyjnych na zawiasach zgodnie z instrukcją na stronie 10.

str. 10

Gdzie szukać w PDF

  • Gwarancja str. 1
  • Wykaz części str. 4
  • Instrukcja montażu str. 5, 6, 7, 8
  • Regulacja zawiasów str. 10
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Wykaz okuć i śrub Strona 4 Montaż zawiasów Strona 5 Instrukcja regulacji zawiasów Strona 10

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu szafki spiżarnianej 2-drzwiowej Hokku Designs. Dokument obejmuje przygotowanie do montażu, wykaz niezbędnych okuć, procedurę instalacji drzwi (zarówno pełnych, jak i szklanych) oraz instrukcję regulacji zawiasów.

Przygotowanie do montażu

  • Sprawdź zawartość opakowania zgodnie z listą części przed rozpoczęciem prac.
  • Montuj mebel na płaskiej, gładkiej powierzchni, najlepiej na kocu, aby uniknąć zarysowań.
  • Używaj wkrętarki tylko na niskich obrotach.
  • Montuj mebel jak najbliżej miejsca docelowego.
  • Uwaga: Zestaw zawiera małe elementy, które należy trzymać z dala od dzieci (ryzyko zadławienia).

Lista części i akcesoriów

W zestawie znajdują się następujące elementy montażowe:

Wykaz okuć i śrub
Wykaz okuć i śrub
  • A44: Śruby 3,5x14 (20+1 szt.)
  • A25: Śruby M4x25 (2+1 szt.)
  • F10: Zawiasy (4 szt.)
  • H4: Uchwyty (2 szt.)

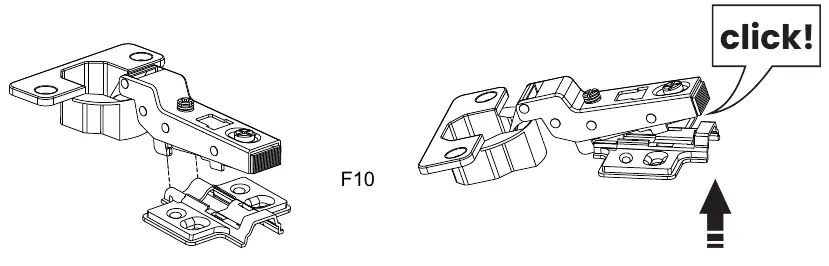

Montaż zawiasów

Przed montażem drzwi do korpusu szafki, należy zamontować zawiasy (F10). Jeśli zawias jest rozdzielony, dociśnij go do płytki montażowej, aż usłyszysz kliknięcie. Następnie przykręć zawiasy do korpusu szafki za pomocą śrub A44.

Montaż zawiasów
Montaż zawiasów

Montaż drzwi

Instrukcja przewiduje montaż drzwi typu Raised Panel lub Glass. Drzwi należy przykręcić do zawiasów zamontowanych w korpusie szafki za pomocą śrub A44. W przypadku montażu drzwi, może być konieczna wstępna regulacja zawiasów przed ich ostatecznym przykręceniem.

Opcja łączenia szafek

Instrukcja zawiera schemat montażu dla opcji 2-szafkowej, gdzie elementy są łączone ze sobą za pomocą śrub A44.

Montaż uchwytów

Uchwyty (H4) montuje się do drzwi za pomocą śrub A25.

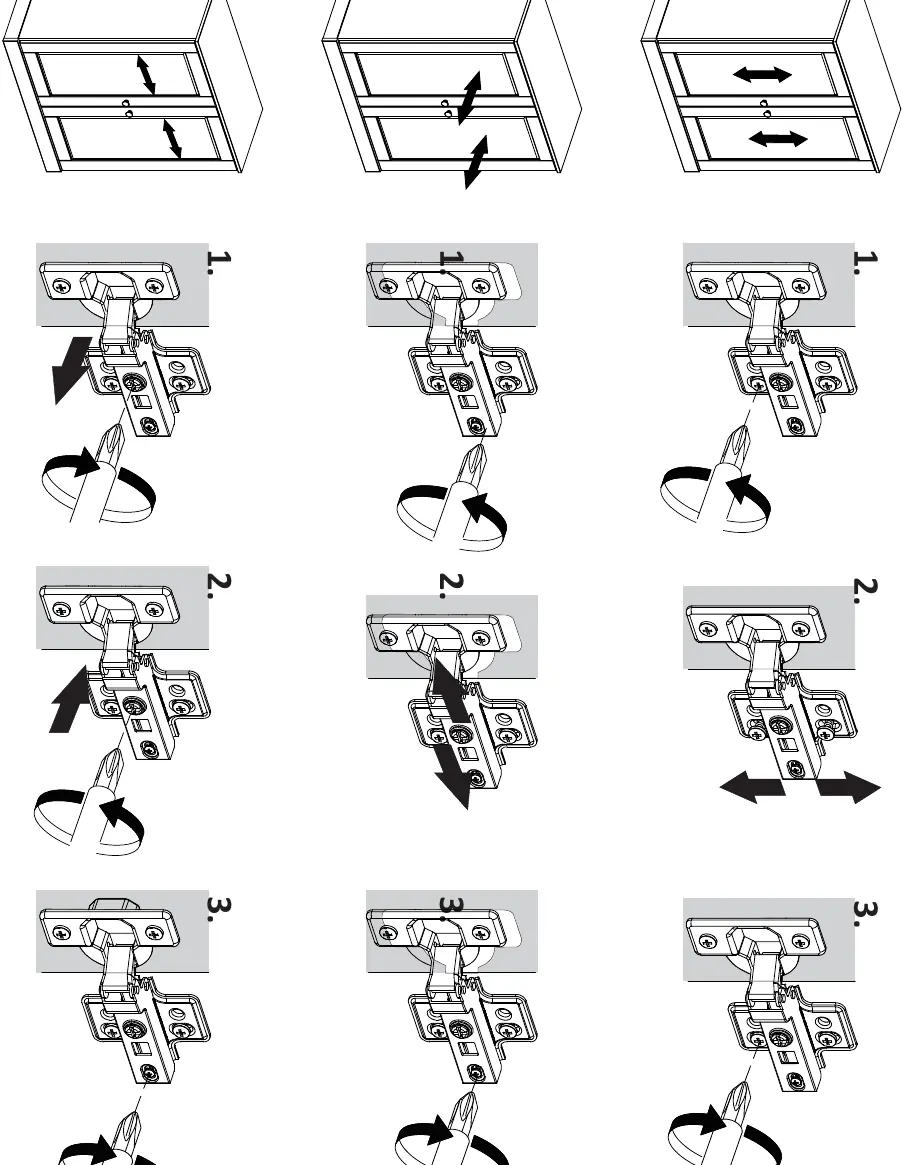

Regulacja zawiasów

Jeśli drzwi nie domykają się prawidłowo lub są krzywo osadzone, należy skorzystać z regulacji zawiasów. Zawiasy posiadają śruby regulacyjne, które pozwalają na ustawienie drzwi w trzech płaszczyznach (góra-dół, przód-tył, lewo-prawo).

Instrukcja regulacji zawiasów
Instrukcja regulacji zawiasów

Gwarancja

Produkt objęty jest roczną gwarancją dla pierwotnego nabywcy na wady materiałowe i wykonawcze. Gwarancja nie obejmuje uszkodzeń powstałych w wyniku niewłaściwego montażu, modyfikacji produktu, wypadków, niewłaściwego użytkowania lub ekspozycji na warunki zewnętrzne.

Praktyczna pomoc

Typowe problemy

Drzwi nie domykają się lub są krzywo osadzone

Skorzystaj z instrukcji regulacji zawiasów (strona 10), aby wyregulować położenie drzwi w trzech płaszczyznach.

Brakuje części lub są uszkodzone

Sprawdź listę części przed montażem. W przypadku braków skontaktuj się z obsługą klienta (nie kontaktuj się z miejscem zakupu).

Przed użyciem

  • Sprawdź zawartość opakowania zgodnie z listą części.
  • Przygotuj płaską, gładką powierzchnię (np. na kocu) do montażu.
  • Używaj wkrętarki tylko na niskich obrotach.
  • Montuj mebel jak najbliżej miejsca docelowego.
  • Trzymaj małe elementy z dala od dzieci.

Ilustracje i schematy

  • Strona 2: Wymiary drzwi (15 1/2" x 32 1/4").
  • Strona 4: Wykaz śrub i okuć (A44, A25, F10, H4).
  • Strona 10: Instrukcja regulacji zawiasów w trzech kierunkach.

Zgodność modelu

  • Produkt przeznaczony wyłącznie do użytku wewnętrznego.
  • Kompatybilny z drzwiami typu 'Raised Panel' lub 'Glass'.
