Instrukcja montażu szafki obrotowej 2 w 1 Tchibo 826550
Szybki przewodnik montażu szafki obrotowej 2 w 1 Tchibo 826550. Zawiera instrukcje krok po kroku, wskazówki dotyczące bezpieczeństwa, konserwacji i pielęgnacji mebla.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowe kroki montażu szafki obrotowej 2 w 1 Tchibo 826550, w tym montaż okuć, szuflad, drzwiczek z systemem soft-close oraz zabezpieczenie przed przewróceniem. str. 1, 10, 20
Najważniejsze czynności
- Sprawdź kompletność części przed montażem. str. 2
- Zabezpiecz szafkę przed przewróceniem montując ją do ściany. str. 20
Problemy i rozwiązania
Szafka się chwieje
Sprawdź dokręcenie śrub i wyrównanie konstrukcji.
str. 3Konserwacja i reset
- Regularnie sprawdzaj i dokręcaj wszystkie połączenia śrubowe. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 75,3 x 104,6 x 39 cm | Wymiary zewnętrzne mebla | str. 1 |
Gdzie szukać w PDF
- Wykaz części str. 2
- Instrukcja montażu str. 10, 25
- Montaż ścienny str. 20
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu szafki obrotowej 2 w 1 Tchibo 826550. Przed przystąpieniem do prac należy sprawdzić kompletność części zgodnie z rysunkami na stronie 2. Montaż powinien odbywać się na miękkim podłożu (np. kocu), aby uniknąć zarysowań powierzchni. Ze względu na ryzyko przewrócenia, montaż ścienny jest obowiązkowy.
Opis i elementy zestawu
Zestaw zawiera wszystkie niezbędne elementy konstrukcyjne oraz okucia. Przed rozpoczęciem montażu należy upewnić się, że wszystkie części są obecne i nieuszkodzone. Wykaz części znajduje się na stronie 2 instrukcji.
Montaż krok po kroku
Proces montażu składa się z 21 etapów przedstawionych na rysunkach technicznych:

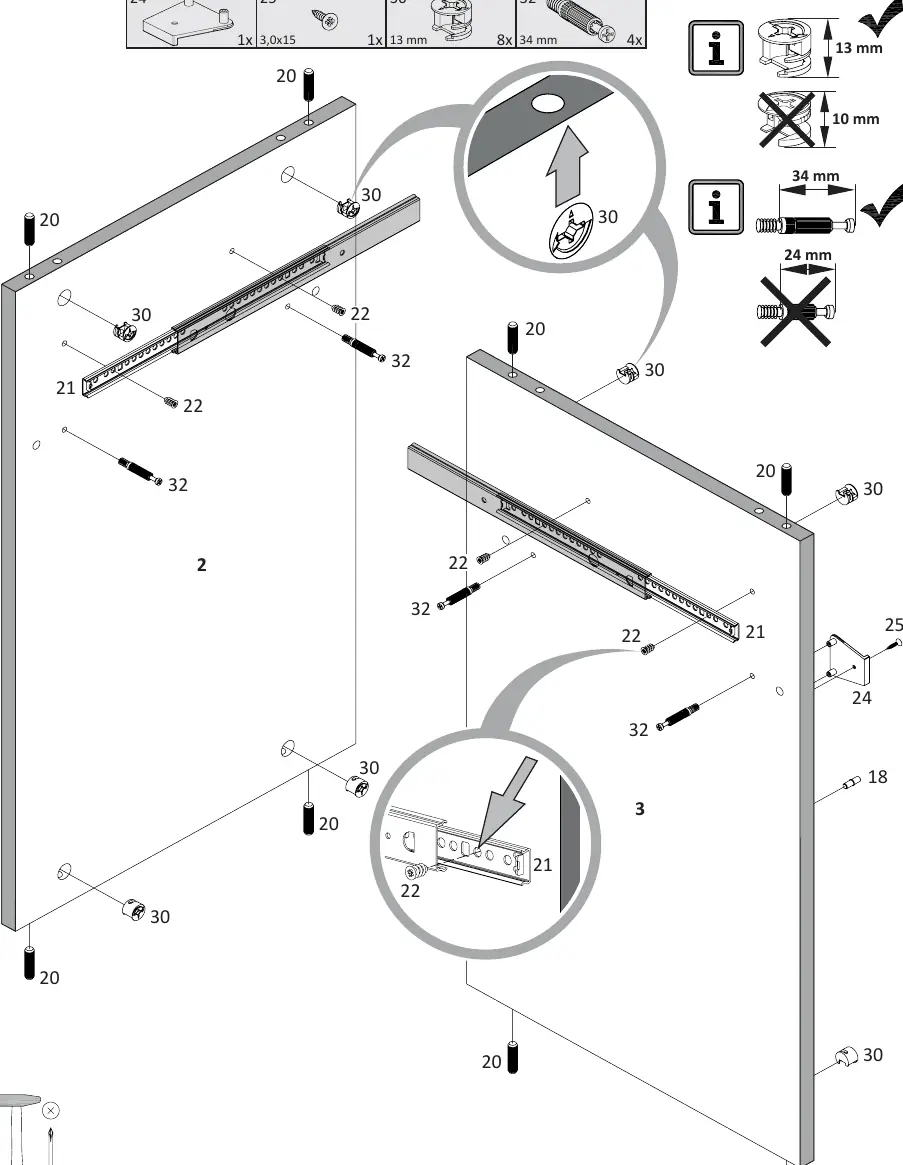

- Etapy 1-5: Przygotowanie paneli bocznych, montaż prowadnic szuflad oraz kołków montażowych.
- Etapy 6-8: Łączenie głównych elementów korpusu szafki.
- Etap 9: Kontrola przekątnych (A=B) w celu zapewnienia stabilności konstrukcji.
- Etapy 10-13: Montaż nóżek, mechanizmów obrotowych oraz wykończenie konstrukcji.
- Etapy 14-15: Montaż zabezpieczeń ściennych (kluczowe dla bezpieczeństwa).

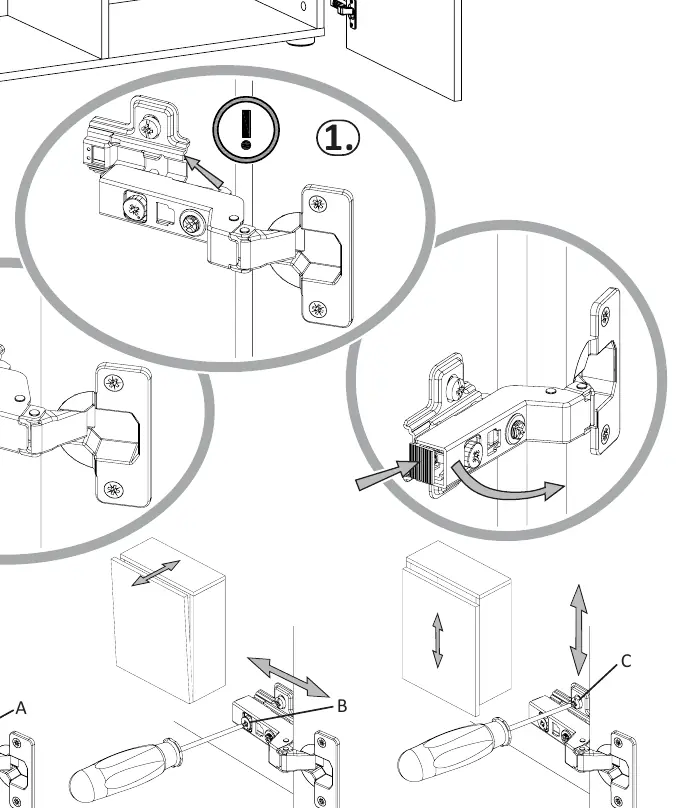

- Etapy 16-21: Montaż szuflad, drzwiczek z systemem cichego domykania (soft-close) oraz regulacja zawiasów.

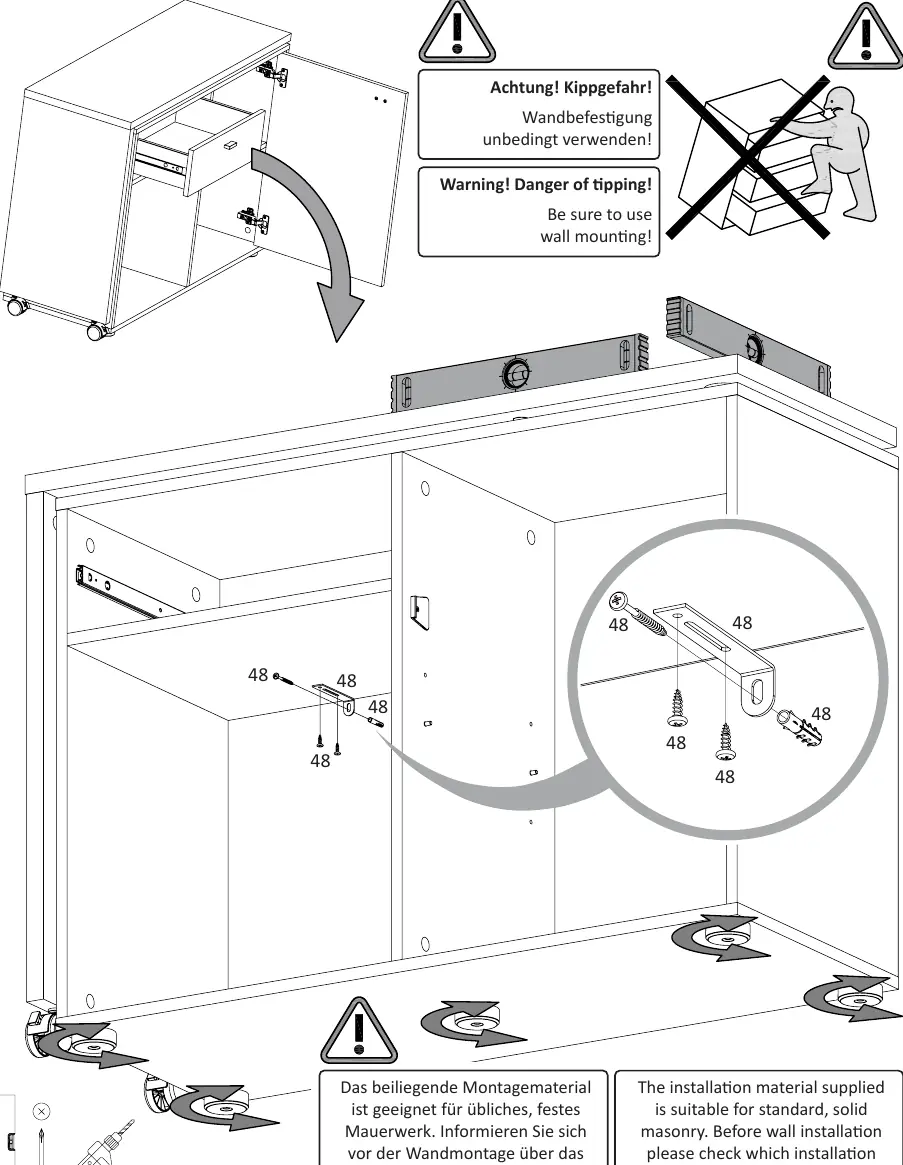

Bezpieczeństwo i montaż ścienny
Uwaga: Istnieje ryzyko przewrócenia mebla. Należy bezwzględnie użyć dołączonych elementów do montażu ściennego. Przed wierceniem otworów należy sprawdzić przebieg przewodów elektrycznych i wodociągowych w ścianie. Dołączone materiały montażowe są przeznaczone do standardowego, solidnego muru. W przypadku innego typu ściany należy dobrać odpowiednie kołki we własnym zakresie.
Konserwacja i pielęgnacja
Aby mebel służył przez długi czas, należy przestrzegać następujących zasad:
- Regularnie sprawdzaj i dokręcaj wszystkie połączenia śrubowe.
- Do czyszczenia używaj wyłącznie miękkiej, lekko wilgotnej szmatki lub irchy.
- Po czyszczeniu wytrzyj powierzchnię do sucha.
- Unikaj środków ściernych, rozpuszczalników oraz ściereczek z mikrofibry.
- Niezwłocznie usuwaj wilgoć i unikaj kondensacji wody na powierzchni mebla.
Praktyczna pomoc
Typowe problemy
Szafka jest niestabilna
Sprawdź, czy wszystkie połączenia śrubowe są dokręcone i czy przekątne korpusu są równe (A=B).
Trudności z montażem na ścianie
Upewnij się, że używasz kołków odpowiednich do typu Twojej ściany; dołączone materiały są przeznaczone tylko do standardowego, solidnego muru.
Uszkodzenia powierzchni
Nie używaj środków ściernych ani ściereczek z mikrofibry. Używaj miękkiej, lekko wilgotnej szmatki.
Przed użyciem
- Sprawdź kompletność części zgodnie z rysunkami na stronie 2.
- Przygotuj miękkie podłoże (np. koc) do montażu.
- Sprawdź przebieg przewodów elektrycznych i wodnych przed wierceniem.
- Upewnij się, że masz odpowiednie narzędzia (śrubokręt, młotek, wiertarka).
Ilustracje i schematy

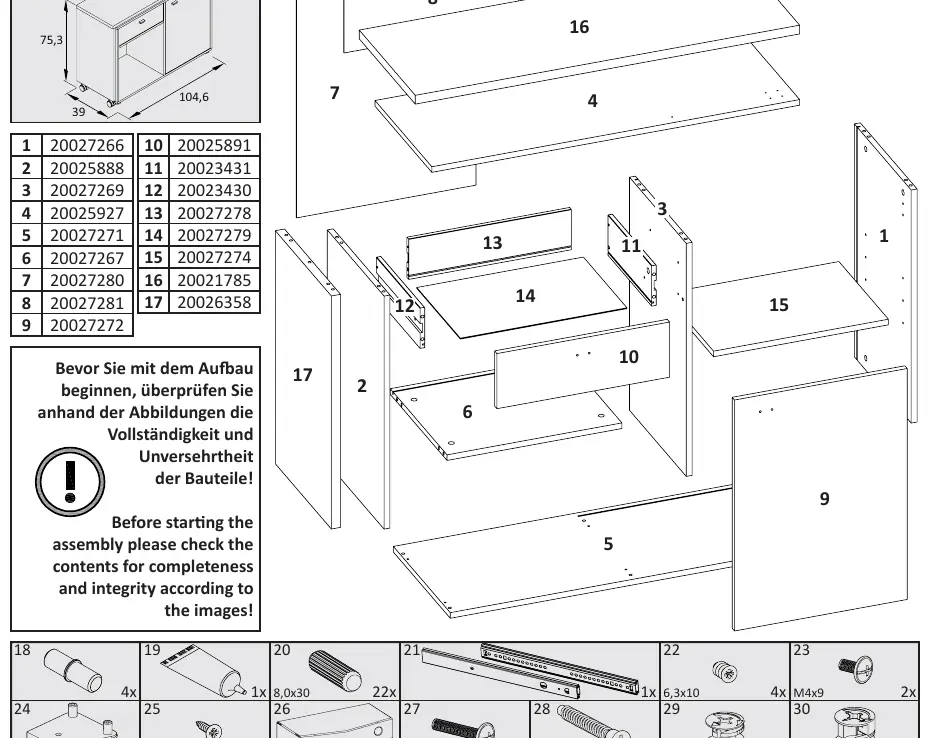

- Strona 2: Wykaz części i okuć.
- Strony 10-25: Szczegółowe kroki montażu.
- Strona 20: Instrukcja montażu ściennego (zabezpieczenie przed przewróceniem).
Zgodność modelu
- Dołączony materiał montażowy jest przeznaczony do standardowego, solidnego muru. W razie potrzeby wymień na odpowiedni dla Twojej ściany.
