Instrukcja montażu szafki szkolnej Ebern Designs 2-Tier
Szybki przewodnik montażu szafki szkolnej Ebern Designs 2-Tier. Instrukcja zawiera listę części, narzędzi oraz szczegółowe kroki instalacji krok po kroku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu szafki szkolnej Ebern Designs 2-Tier, obejmujący 6 kroków łączenia paneli, półek, nóżek oraz ramy drzwi. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż półek do panelu tylnego str. 3
- Montaż nóżek str. 5
- Montaż ramy drzwi str. 5
Gdzie szukać w PDF
- Wykaz części str. 2
- Instrukcja montażu str. 3, 4, 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu szafki szkolnej Ebern Designs 2-Tier. Przed przystąpieniem do pracy należy upewnić się, że wszystkie elementy są kompletne i nieuszkodzone. Montaż powinien odbywać się na płaskiej powierzchni.
Wykaz części i narzędzi
Przed rozpoczęciem montażu sprawdź, czy posiadasz wszystkie niezbędne elementy:
- Śruby (65 szt.)
- Nakrętki (65 szt.)
- Śrubokręt (1 szt.)
- Podwójny haczyk (1 szt.)
- Pojedynczy haczyk (2 szt.)
- Rękawice (1 para)
- Lustro (1 szt.)
- Panele (boczne, tylny, półki góra/dół, przegroda)
- Rama drzwi i tylne nóżki
Instrukcja montażu krok po kroku

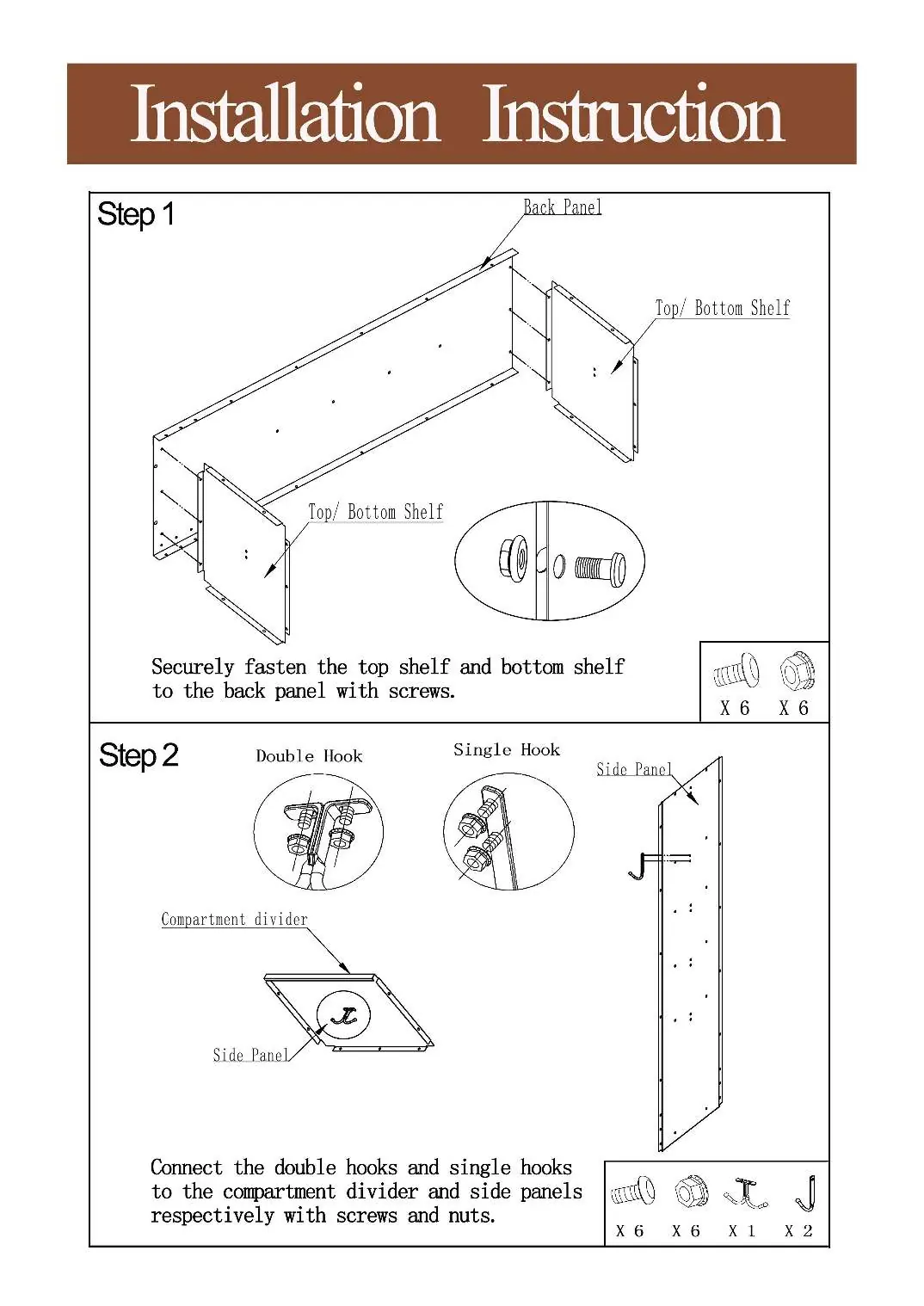

Krok 1: Montaż półek
Przymocuj górną i dolną półkę do panelu tylnego za pomocą śrub.
Krok 2: Przygotowanie paneli bocznych i przegrody
Zamontuj podwójne i pojedyncze haczyki do przegrody oraz paneli bocznych, używając śrub i nakrętek.

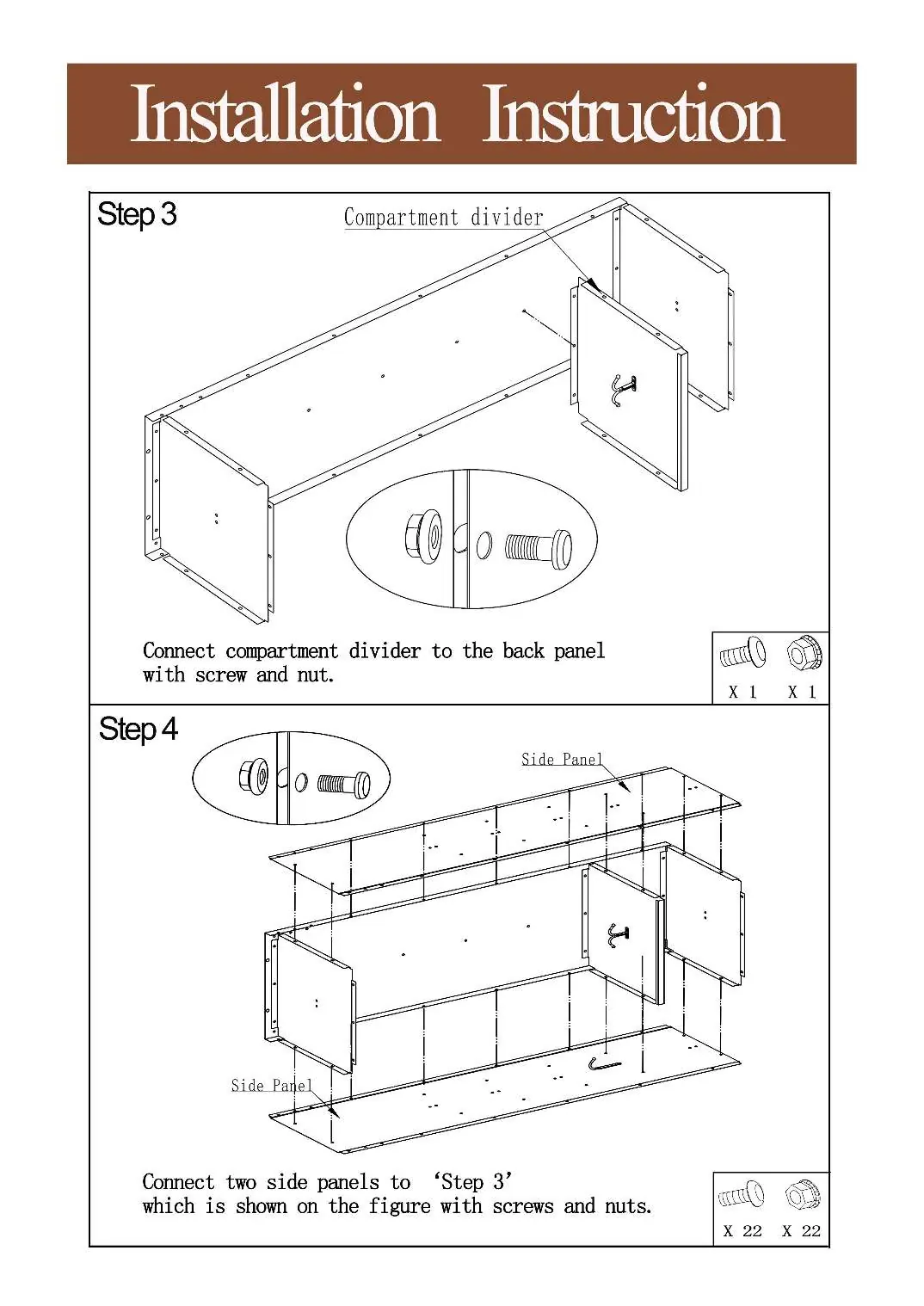

Krok 3: Montaż przegrody
Połącz przegrodę z panelem tylnym za pomocą śruby i nakrętki.
Krok 4: Łączenie paneli bocznych
Połącz dwa panele boczne z konstrukcją powstałą w kroku 3, używając śrub i nakrętek.

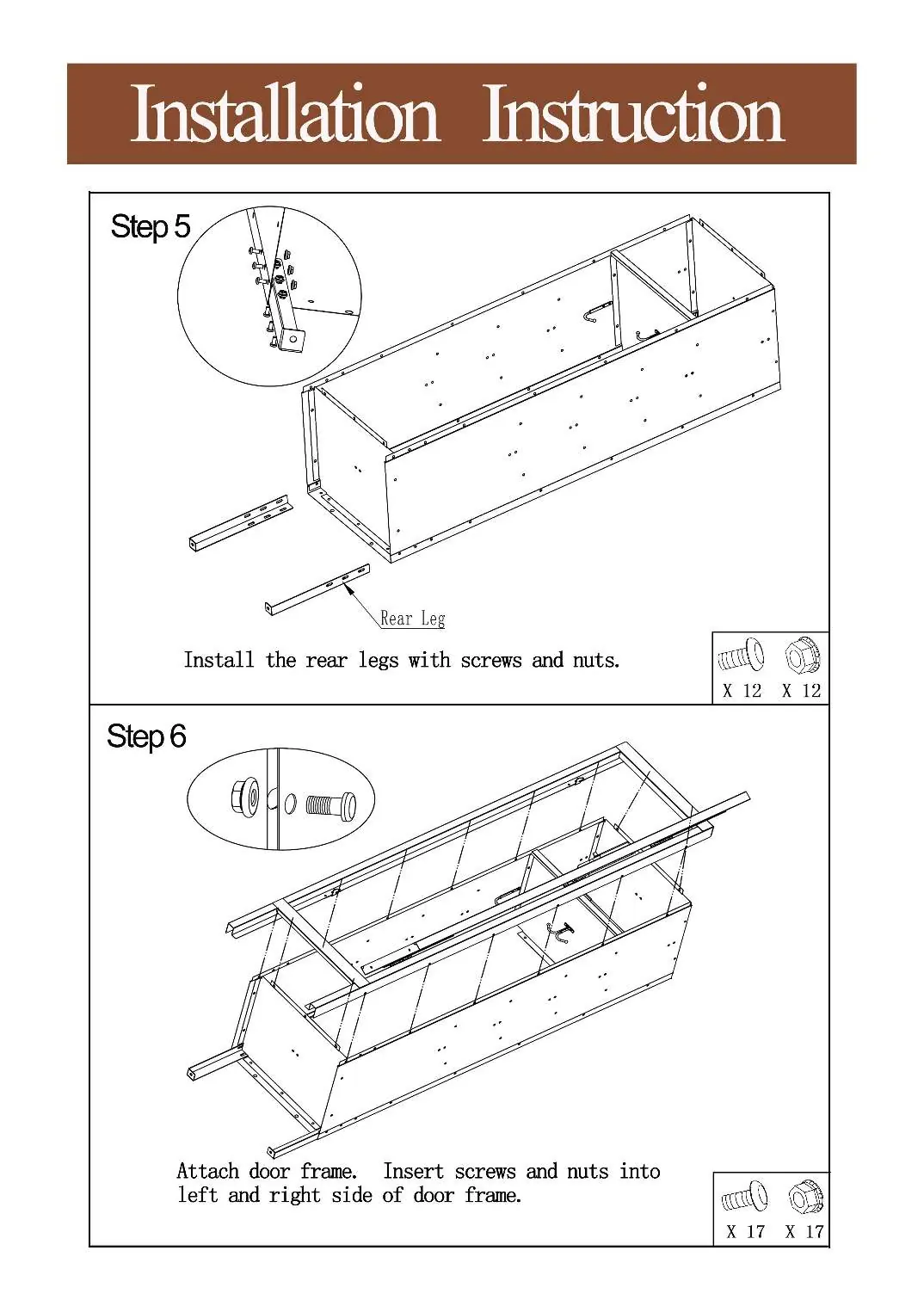

Krok 5: Montaż nóżek
Zainstaluj tylne nóżki do konstrukcji za pomocą śrub i nakrętek.
Krok 6: Montaż ramy drzwi
Przymocuj ramę drzwi do korpusu szafki, wkładając śruby i nakrętki po lewej i prawej stronie ramy.
Praktyczna pomoc
Typowe problemy
Brakujące elementy
Przed montażem sprawdź zawartość opakowania zgodnie z listą części na stronie 2 instrukcji.
Trudności z dopasowaniem elementów
Upewnij się, że montaż odbywa się na idealnie płaskiej powierzchni, aby uniknąć naprężeń konstrukcji.
Przed użyciem
- Sprawdź, czy wszystkie części są w zestawie
- Upewnij się, że montaż odbywa się na płaskiej powierzchni
- Użyj dołączonych rękawic ochronnych
- Sprawdź, czy elementy nie są uszkodzone przed montażem
Pokaż więcej Pokaż mniej
Ilustracje i schematy

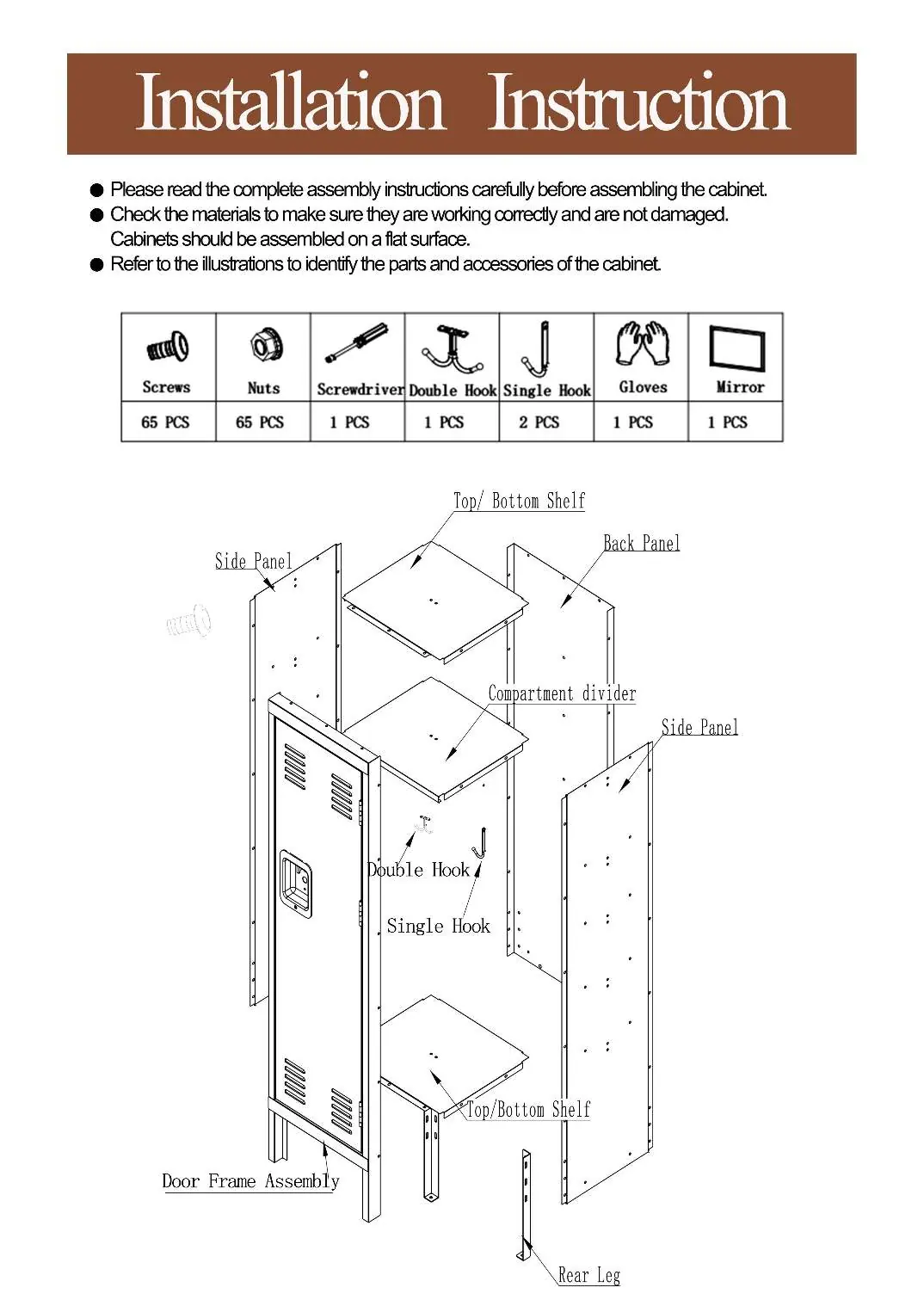

- Strona 2: Ilustracja przedstawiająca wszystkie części składowe szafki.
- Strony 3-5: Schematy montażowe krok po kroku z zaznaczonymi punktami łączenia.
