Instrukcja obsługi lampy wiszącej Ebern Designs 2-Light

Pobierz instrukcję obsługi i montażu lampy wiszącej Ebern Designs 2-Light. Dowiedz się, jak bezpiecznie zainstalować oświetlenie, podłączyć przewody i dobrać odpowiednie żarówki.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Instrukcja zawiera szczegółowe kroki montażu lampy wiszącej, w tym przygotowanie paska montażowego, podłączenie przewodów elektrycznych oraz instalację żarówek. str. 1, 2, 3, 4

Najważniejsze czynności

Podłączenie przewodów: przewód z połyskiem (faza) do czarnego, szorstki (neutralny) do białego, miedziany do uziemienia. str. 4

Pierwsze uruchomienie

Wyłącz zasilanie, zamontuj pasek montażowy, połącz przewody, zamontuj lampę i wkręć żarówki. str. 2, 3, 4, 5

Pokaż 3 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Światło nie świeci

Sprawdź żarówki, włącznik, bezpieczniki i połączenia.

str. 5

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Moc żarówki	Max 60W (typ B) / Max 9W (LED)	Maksymalna dopuszczalna moc żarówki	str. 5

Gdzie szukać w PDF

Lista części str. 1
Instrukcja montażu str. 2, 3, 4, 5

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Strona 4

Najważniejsze informacje z instrukcji

Przed przystąpieniem do montażu lampy wiszącej Ebern Designs 2-Light należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Lampa przeznaczona jest do użytku z żarówkami o gwincie E12 (candelabra base). Nie należy przekraczać zalecanej mocy żarówek (maksymalnie 60W dla typu B lub 9W dla LED). W przypadku braku doświadczenia w pracach elektrycznych, zaleca się skorzystanie z usług wykwalifikowanego elektryka.

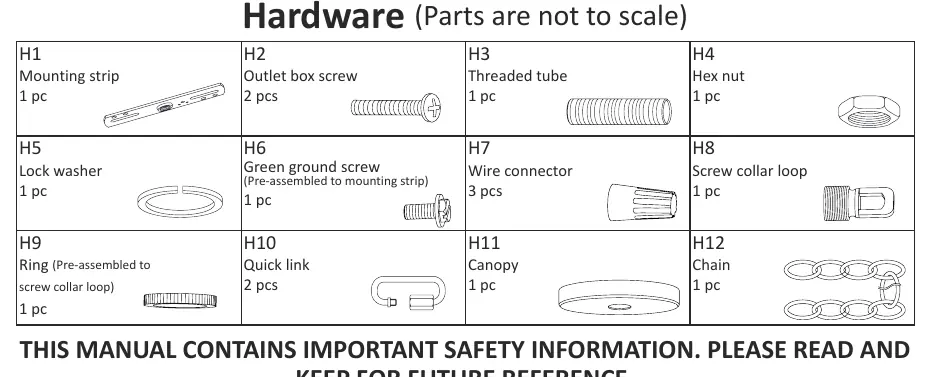

Zawartość zestawu

W skład zestawu wchodzą następujące elementy montażowe:

Pasek montażowy (H1)
Śruby do puszki elektrycznej (H2)
Rurka gwintowana (H3)
Nakrętka sześciokątna (H4)
Podkładka zabezpieczająca (H5)
Śruba uziemiająca (H6)
Złączki przewodów (H7)
Pętla kołnierza śrubowego (H8)
Pierścień (H9)
Szybkozłączki łańcucha (H10)
Podsufitka (H11)
Łańcuch (H12)

Przygotowanie do montażu

Przed rozpoczęciem upewnij się, że posiadasz wszystkie niezbędne narzędzia: śrubokręt płaski i krzyżakowy, kombinerki, taśmę izolacyjną, obcinaczki do przewodów, okulary ochronne, drabinę oraz ściągacz izolacji. Sprawdź, czy wszystkie części z listy są obecne w opakowaniu.

Instrukcja instalacji

Przygotowanie paska montażowego: Wkręć rurkę gwintowaną (H3) w pasek montażowy (H1) i zabezpiecz ją podkładką (H5) oraz nakrętką (H4).

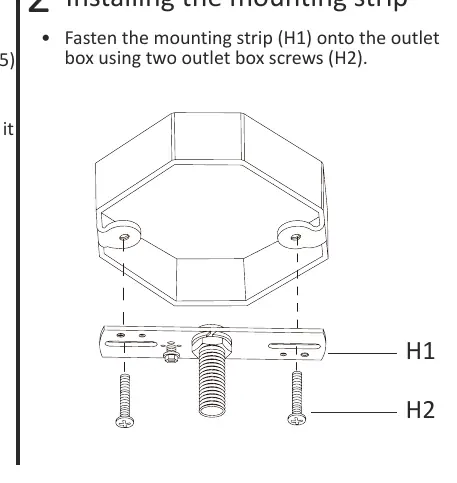

Montaż paska: Przykręć pasek montażowy (H1) do puszki elektrycznej za pomocą śrub (H2).
Montaż podsufitki: Umieść podsufitkę (H11) na rurce gwintowanej (H3), nakręć pętlę kołnierza (H8) i zabezpiecz pierścieniem (H9).
Montaż pętli i łańcucha: Przełóż przewody przez pętlę (A) i przykręć ją do korpusu lampy (B). Dostosuj długość łańcucha (H12) za pomocą szybkozłączek (H10).

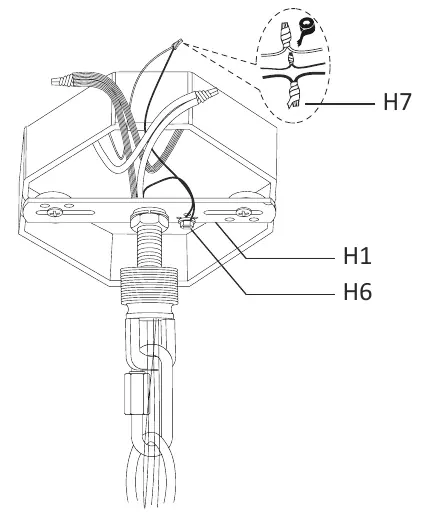

Podłączenie elektryczne: Zdejmij 3/4 cala izolacji z końcówek przewodów. Połącz przewód z połyskiem (fazowy) z czarnym przewodem z puszki, a przewód szorstki (neutralny) z białym przewodem. Miedziany przewód uziemiający podłącz pod śrubę uziemiającą (H6) na pasku montażowym. Zabezpiecz połączenia złączkami (H7) i taśmą izolacyjną.
Finalizacja: Podnieś podsufitkę do sufitu i dokręć pierścień (H9). Wkręć żarówki.

Czyszczenie i konserwacja

Do czyszczenia lampy używaj wyłącznie suchej lub lekko wilgotnej, miękkiej szmatki. Nie stosuj środków chemicznych, rozpuszczalników ani materiałów ściernych. Przed czyszczeniem zawsze odłącz zasilanie.

Rozwiązywanie problemów

Jeśli światło nie świeci, sprawdź:

Czy żarówki nie są przepalone.
Czy włącznik ścienny jest w pozycji włączonej.
Czy bezpiecznik lub wyłącznik nadprądowy jest w pozycji włączonej.
Czy połączenia przewodów są poprawne.

Praktyczna pomoc

Typowe problemy

Światło nie świeci

Sprawdź żarówki, włącznik ścienny, bezpieczniki oraz poprawność połączeń przewodów.

Wybijanie bezpieczników przy włączaniu

Sprawdź, czy przewody nie są skrzyżowane i czy instalacja została wykonana zgodnie z instrukcją.

Przed użyciem

Wyłącz zasilanie w skrzynce bezpieczników
Przygotuj narzędzia: śrubokręt płaski i krzyżakowy, kombinerki, taśmę izolacyjną
Sprawdź kompletność części zgodnie z listą w instrukcji
Upewnij się, że masz odpowiednie żarówki (E12, max 60W)

Pokaż więcej Pokaż mniej

Parametry w praktyce

Maksymalna moc żarówki: 60W dla żarówek typu B (candelabra base E12) lub 9W dla żarówek LED
Przewód z połyskiem: Oznacza przewód fazowy (live)
Przewód szorstki: Oznacza przewód neutralny (neutral)

Ilustracje i schematy

Schemat sprzętu (Hardware) przedstawia wszystkie elementy montażowe z oznaczeniami H1-H12
Schemat instalacji elektrycznej pokazuje poprawne połączenie przewodów za pomocą złączek (H7)

Zgodność modelu

Przeznaczona do użytku z żarówkami o gwincie E12 (candelabra base)
