Instrukcja montażu sofy modułowej Ebern Designs 2-Seater
Szybki przewodnik montażu sofy modułowej Ebern Designs. Instrukcja krok po kroku dla różnych modułów, w tym montaż nóżek, oparć, podłokietników oraz łączenie elementów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera kroki montażu dla różnych modułów sofy (pojedyncze siedzisko, otomana, narożnik, podwójne siedzisko, konsola, klatka dla zwierząt), instrukcję łączenia modułów oraz obsługę funkcji spania. str. 1, 4, 16
Najważniejsze czynności
- Montaż nóżek str. 5, 6, 7, 10
- Łączenie modułów str. 16
Gdzie szukać w PDF
- Wykaz części str. 2, 3
- Instrukcja montażu str. 5, 6, 7, 8
- Obsługa funkcji spania str. 12, 13, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu modułowej sofy Ebern Designs. Dokument obejmuje procedury składania różnych modułów, takich jak pojedyncze siedzisko, otomana, siedzisko narożne, podwójne siedzisko, konsola oraz klatka dla zwierząt. Instrukcja wyjaśnia również sposób łączenia modułów oraz obsługę mechanizmu funkcji spania.
Przygotowanie do montażu
Przed rozpoczęciem montażu należy rozpakować wszystkie elementy. Nóżki sofy oraz zestaw montażowy znajdują się wewnątrz podstawy sofy (B). Upewnij się, że posiadasz wszystkie niezbędne części oznaczone literami od A do V.
Montaż nóżek
Dla każdego modułu (podstawy) proces montażu nóżek jest analogiczny:
- Odwróć podstawę sofy do góry dnem.
- Wkręć nóżki (A) w wyznaczone miejsca, używając podkładek (V).
Montaż modułów
Pojedyncze siedzisko:
- Zainstaluj nóżki (A) w podstawie (B).
- Wsuń oparcie (C) w ramę siedziska (B).
- Umieść poduszkę siedziska (D) i poduszkę oparcia (E) na podstawie.
Siedzisko narożne:
- Zainstaluj nóżki (A) w podstawie (I).
- Wsuń mniejsze oparcie (K) w podstawę, a następnie wsuń większy podłokietnik narożny (J).
- Umieść poduszki na podstawie.

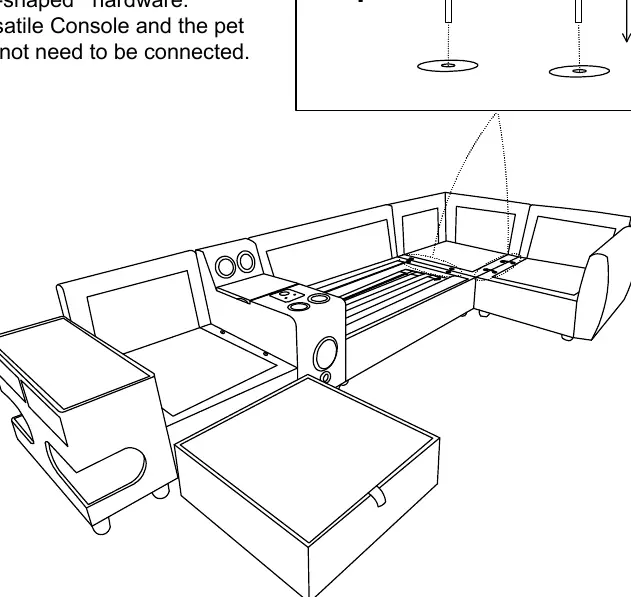

Łączenie modułów
Aby połączyć poszczególne moduły sofy:
- Ustaw moduły obok siebie w wybranej konfiguracji.
- Użyj łączników w kształcie litery U (F), aby spiąć podstawy modułów.
- Uwaga: Konsola oraz klatka dla zwierząt nie wymagają łączenia za pomocą łączników F.

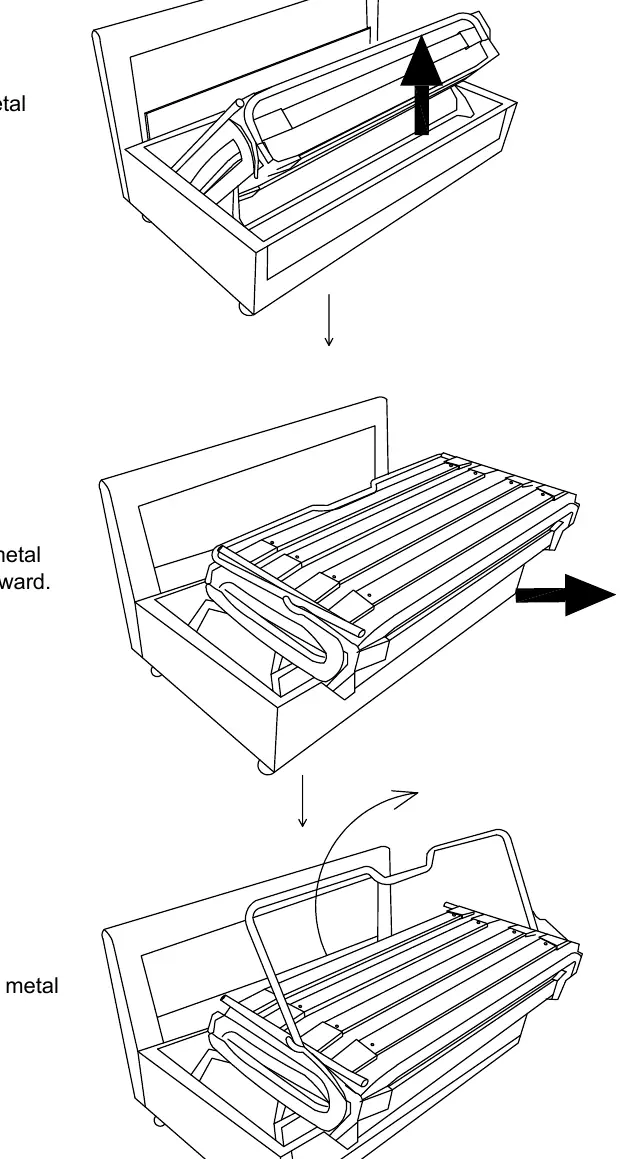

Obsługa funkcji spania
Aby rozłożyć funkcję spania:
- Otwórz przegrodę (baffle) i odklej pasek tkaniny.
- Podnieś metalowy stelaż do góry.
- Wyciągnij stelaż do przodu i rozłóż go.
- Połóż poduszki siedziska i oparcia na rozłożonej powierzchni.
Praktyczna pomoc
Typowe problemy
Trudności z połączeniem modułów
Upewnij się, że używasz łączników w kształcie litery U (F) i że moduły są ustawione równo obok siebie.
Niestabilność sofy
Sprawdź, czy wszystkie nóżki (A) zostały poprawnie wkręcone do podstawy i czy użyto podkładek (V).
Przed użyciem
- Rozpakuj wszystkie elementy z podstawy sofy.
- Zidentyfikuj części zgodnie z oznaczeniami literowymi (A-V).
- Przygotuj miejsce do montażu.
- Upewnij się, że posiadasz wszystkie niezbędne moduły.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Strona 2-3: Wykaz części dla poszczególnych modułów.
- Strona 5-16: Szczegółowe kroki montażu dla każdego typu modułu.
- Strona 12-14: Instrukcja obsługi mechanizmu rozkładania funkcji spania.
Zgodność modelu
- Konsola oraz klatka dla zwierząt nie wymagają łączenia za pomocą łączników F.
