Instrukcja montażu szafki łazienkowej Ebern Designs 36 cali
Kompletny przewodnik montażu szafki łazienkowej Ebern Designs 36 cali. Znajdziesz tu listę części, narzędzia, instrukcje krok po kroku oraz wskazówki dotyczące regulacji zawiasów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowy proces montażu szafki łazienkowej o szerokości 36 cali, w tym listę części, sprzętu oraz wskazówki dotyczące regulacji zawiasów. str. 1, 24
Najważniejsze czynności
- Montaż szafki str. 9, 23
- Regulacja zawiasów str. 24
Pierwsze uruchomienie
- Sprawdź wszystkie części przed montażem i nie używaj elektronarzędzi. str. 1, 3
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Drzwiczki wymagają regulacji
Użyj śrub regulacyjnych na zawiasach (strona 24).
str. 24Gdzie szukać w PDF
- Lista części str. 5, 6, 7

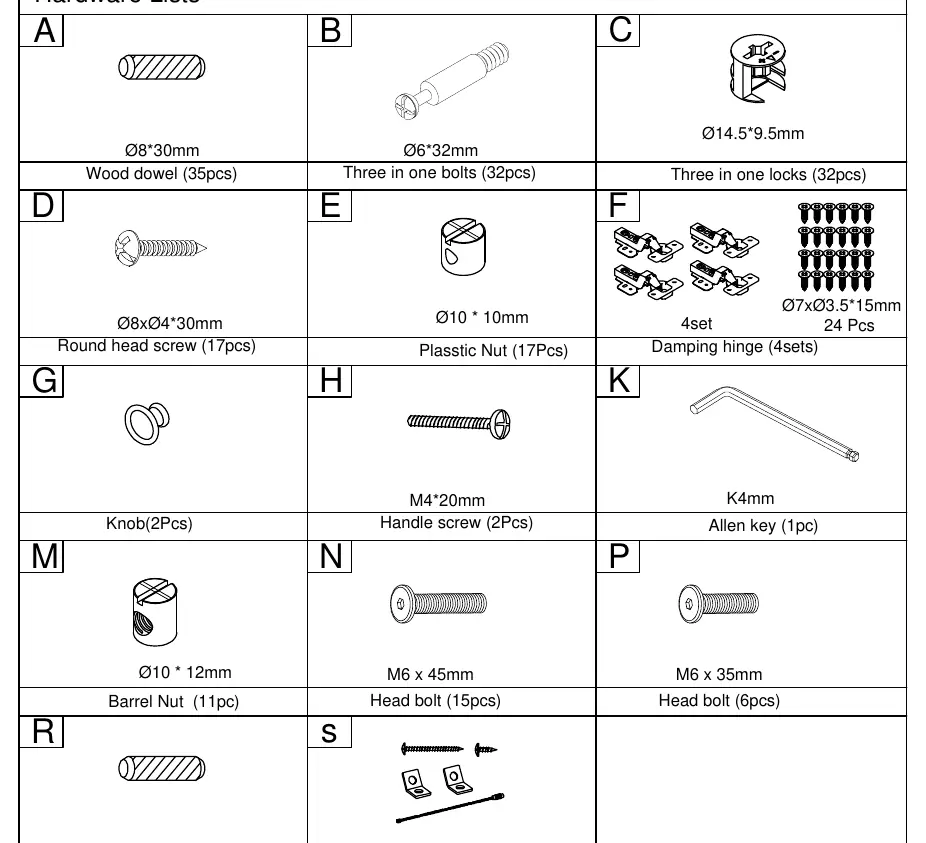

- Lista sprzętu str. 8
- Instrukcja montażu str. 9, 23
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu szafki łazienkowej Ebern Designs 36 cali, należy dokładnie sprawdzić zawartość opakowania zgodnie z listą części. Zaleca się montaż w dwie osoby na miękkiej powierzchni, aby uniknąć uszkodzeń. Ważne: Nie używaj elektronarzędzi, ponieważ mogą one uszkodzić produkt. Nie dokręcaj śrub do końca, dopóki cały mebel nie zostanie złożony.
Instrukcja montażu mimośrodowego (Cam Lock)
Montaż opiera się na systemie złączy mimośrodowych. Upewnij się, że trzpień mimośrodu jest wkręcony prosto. Po włożeniu mimośrodu do otworu, obróć go zgodnie z ruchem wskazówek zegara za pomocą śrubokręta, aby zablokować połączenie. Unikaj zbyt głębokiego lub zbyt płytkiego wkręcania trzpienia.

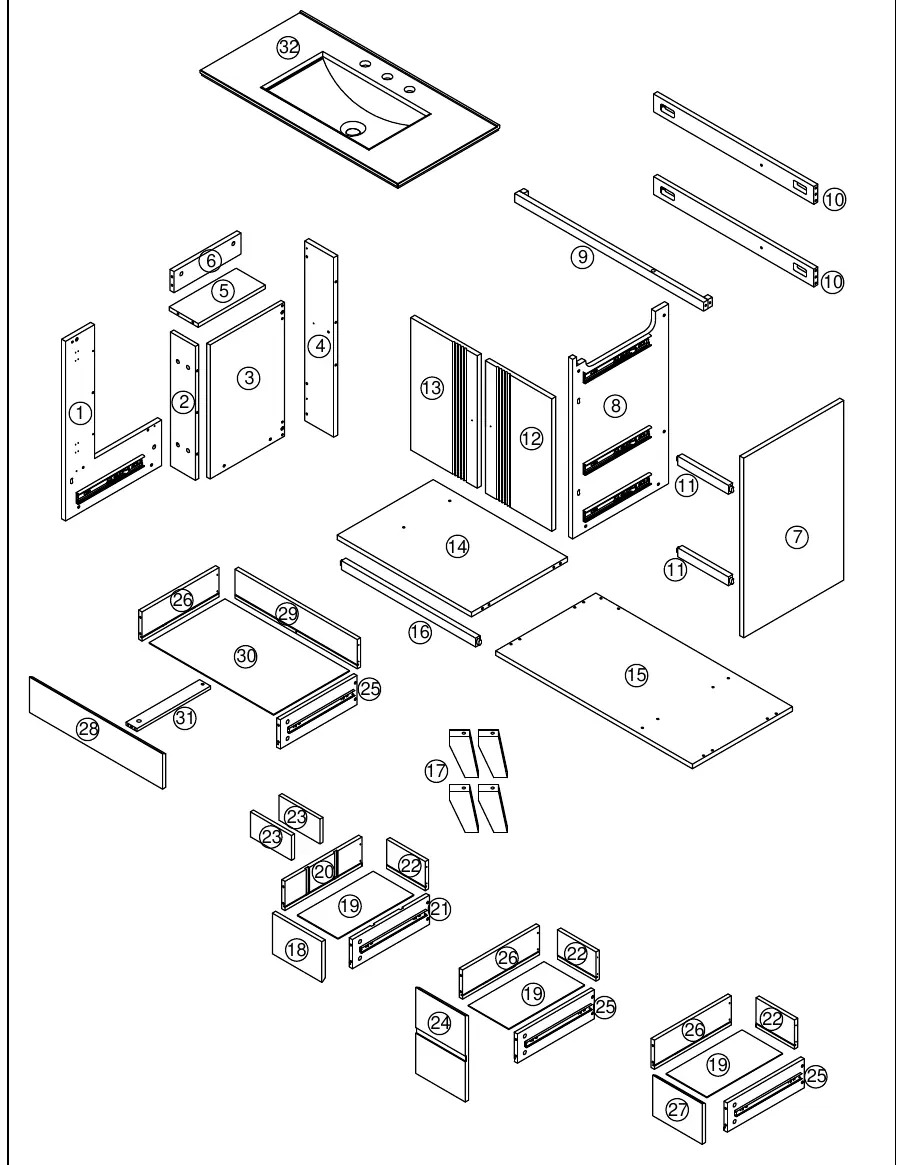

Lista części i sprzętu
Instrukcja zawiera szczegółowe zestawienie wszystkich paneli (od 1 do 32) oraz elementów montażowych (śruby, kołki, zawiasy, mimośrody). Przed rozpoczęciem pracy posegreguj i policz wszystkie elementy, aby upewnić się, że zestaw jest kompletny.
Montaż krok po kroku
Proces montażu składa się z 23 kroków:
- Kroki 1-13: Montaż korpusu szafki, łączenie paneli bocznych, środkowych i dolnych.
- Kroki 14-19: Montaż szuflad (składanie boków, dna i frontów szuflad).
- Kroki 20-21: Montaż drzwi, zawiasów oraz zabezpieczenie szafki przed przewróceniem (Anti-fall Hardware).
- Krok 22: Montaż umywalki (wymaga użycia kleju silikonowego, który nie jest dołączony do zestawu).
Regulacja zawiasów
Jeśli drzwi nie są ustawione równo, skorzystaj z regulacji zawiasów:
- Regulacja boczna/pochylenia: Obracaj śrubę nr 1, aby odsunąć lub przysunąć drzwi od boku szafki.
- Regulacja wysokości: Obracaj śruby nr 2 i 4, aby podnieść lub obniżyć drzwi.
- Regulacja głębokości: Użyj śruby nr 3 do regulacji przód-tył.
Praktyczna pomoc
Typowe problemy
Drzwiczki nie są w poziomie lub ocierają o szafkę
Użyj śrub regulacyjnych na zawiasach (strona 24), aby skorygować wysokość, pochylenie lub głębokość drzwi.
Brakujące części
Sprawdź dokładnie wszystkie materiały opakowaniowe. Jeśli części nadal brakuje, skontaktuj się ze sprzedawcą.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części
- Przygotuj miękką powierzchnię do montażu
- Upewnij się, że masz drugą osobę do pomocy
- Przygotuj wymagane narzędzia (śrubokręt krzyżakowy)
- Nie używaj elektronarzędzi
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat montażu mimośrodowego (Cam Lock) na stronie 3
- Regulacja zawiasów na stronie 24
Zgodność modelu
- Wymaga montażu do ściany (zabezpieczenie przed przewróceniem)
- Klej silikonowy do umywalki nie jest dołączony do zestawu
