Instrukcja montażu szafki barowej Ebern Designs 2-Doors
Kompletny przewodnik montażu szafki barowej Ebern Designs 2-Doors. Instrukcja krok po kroku, lista części, regulacja zawiasów i montaż ścienny.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowy proces montażu szafki barowej Ebern Designs 2-Doors, w tym listę okuć, 18 kroków montażowych, instrukcję regulacji zawiasów oraz montażu ściennego. str. 1, 3, 4, 5
Najważniejsze czynności
- Montaż mimośrodów i trzpieni str. 4
- Regulacja zawiasów drzwiowych str. 5
- Montaż zabezpieczający do ściany str. 15
Problemy i rozwiązania
Drzwi nie są wyrównane
Wyreguluj zawiasy w pionie, poziomie lub głębokości zgodnie z instrukcją na stronie 5.
str. 5Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Lista okuć str. 3
- Instrukcja montażu str. 6, 7, 8, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu szafki barowej Ebern Designs 2-Doors. Przed przystąpieniem do pracy należy zapoznać się z listą elementów oraz zasadami montażu mimośrodów. Ważne: Producent zaleca, aby nie używać wkrętarki elektrycznej podczas montażu, aby uniknąć uszkodzenia elementów mebla. Należy postępować zgodnie z kolejnością kroków, aby uniknąć trudności montażowych.
Lista okuć
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie niezbędne elementy:
- A: Śruby (25+2 zapasowe)
- B: Mimośrody (25+2 zapasowe)
- C: Kołki drewniane (16+2 zapasowe)
- D: Śruby (4+1 zapasowe)
- E: Śruby (28+2 zapasowe)
- F: Elementy montażowe (4+1 zapasowe)
- G: Podpórki półek (4+1 zapasowe)
- H: Zaślepki (25+2 zapasowe)
- I: Śruby M6x15mm (16+2 zapasowe)
- J: Podkładki (16+2 zapasowe)
- K: Klucz imbusowy (1 szt.)
- L: Uchwyty (2 szt.)
- M: Zawiasy (4 szt.)
- N: Zestaw do montażu ściennego (2 szt.)
Instrukcja montażu
Montaż składa się z 18 kroków. Kluczowe etapy obejmują:
- Przygotowanie paneli bocznych i półek poprzez wkręcenie trzpieni (A) i umieszczenie kołków (C).
- Łączenie elementów konstrukcyjnych za pomocą mimośrodów (B). Pamiętaj, aby strzałka na mimośrodzie była skierowana w stronę otworu na trzpień.
- Montaż nóżek (14) do dolnej płyty (2) za pomocą śrub (I) i podkładek (J).
- Montaż tylnych ścianek (8).
- Montaż drzwi (12, 13) przy użyciu zawiasów (M) i śrub (E).
- Montaż uchwytów (L) do drzwi.
Regulacja zawiasów
Jeśli drzwi nie są wyrównane, skorzystaj z poniższych metod regulacji:
- Regulacja góra-dół: Poluzuj śruby mocujące zawias i przesuń drzwi w pionie.
- Regulacja przód-tył: Obracaj śrubę regulacyjną zgodnie lub przeciwnie do ruchu wskazówek zegara, aby zmienić szczelinę między drzwiami a korpusem.
- Regulacja lewo-prawo: Obracaj śrubę regulacyjną, aby przesunąć drzwi w poziomie.
Montaż ścienny
Dla bezpieczeństwa szafka musi zostać przymocowana do ściany. W przypadku ściany pełnej należy użyć kołków rozporowych i wkrętów (N). W przypadku ściany drewnianej należy użyć tylko wkrętów. Nie dokręcaj śrub zbyt mocno.
Praktyczna pomoc
Typowe problemy
Drzwi nie domykają się lub są krzywo ustawione
Skorzystaj z instrukcji regulacji zawiasów (str. 5), aby wyregulować drzwi w pionie, poziomie lub głębokości.
Trudności z dokręceniem mimośrodów
Upewnij się, że strzałka na mimośrodzie jest skierowana w stronę otworu na trzpień. Nie używaj wkrętarki elektrycznej.
Szafka jest niestabilna
Upewnij się, że szafka została przymocowana do ściany zgodnie z instrukcją na stronie 15.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą okuć.
- Przygotuj śrubokręt krzyżakowy (nie używaj wkrętarki elektrycznej).

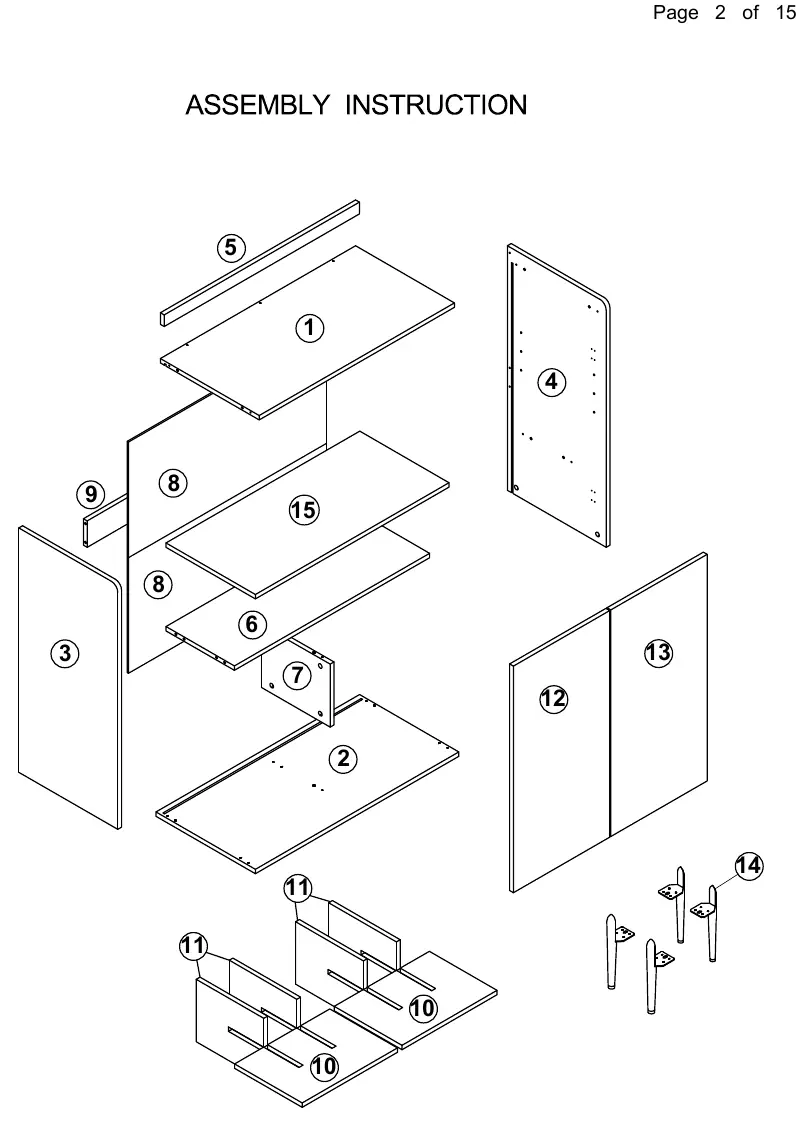

- Zidentyfikuj wszystkie panele (1-15) przed rozpoczęciem montażu.
- Upewnij się, że masz wystarczająco dużo miejsca na podłodze do montażu.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

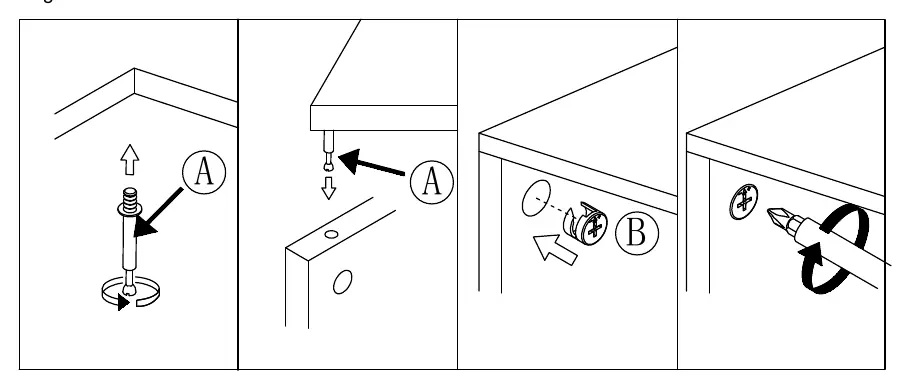

- Strona 4: Prawidłowy montaż mimośrodów i trzpieni (brak szczeliny).
- Strona 5: Trzy rodzaje regulacji zawiasów drzwiowych.

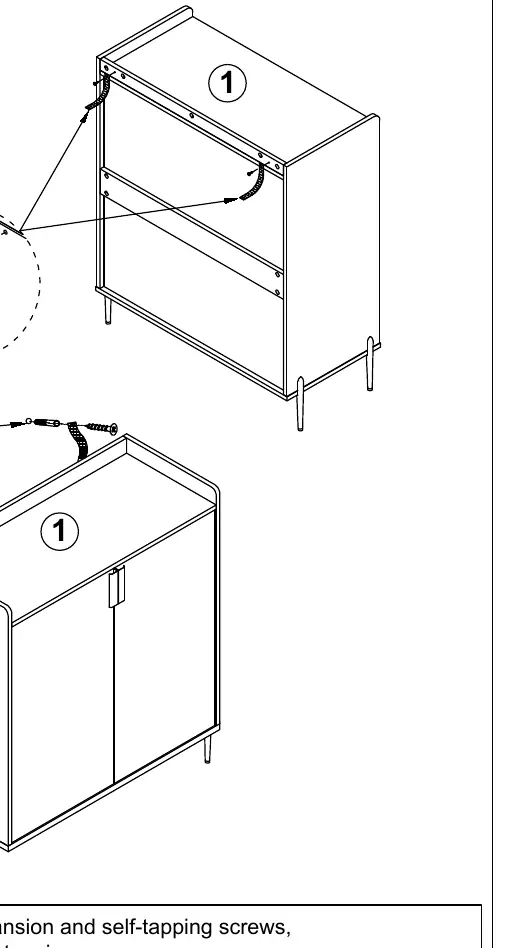

- Strona 15: Bezpieczny montaż szafki do ściany.
Zgodność modelu
- Montaż ścienny wymaga dostosowania do rodzaju ściany (pełna vs drewniana).
