Instrukcja obsługi zwijanego bębna na wąż Holman 10m/20m/30m
Kompletny przewodnik po instalacji i użytkowaniu zwijanego bębna na wąż Holman (modele 1110H, 1120H, 1130H). Dowiedz się, jak poprawnie zamontować uchwyt, dobrać wiertła oraz bezpiecznie korzystać z urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zwijany bęben na wąż Holman jest przeznaczony do użytku zewnętrznego. Kluczową zasadą bezpieczeństwa jest zawsze zakręcanie kranu po zakończeniu pracy oraz zwolnienie ciśnienia wody w wężu poprzez naciśnięcie dźwigni pistoletu przed zwinięciem węża. Nie należy pozostawiać włączonej wody, gdy wąż nie jest używany.

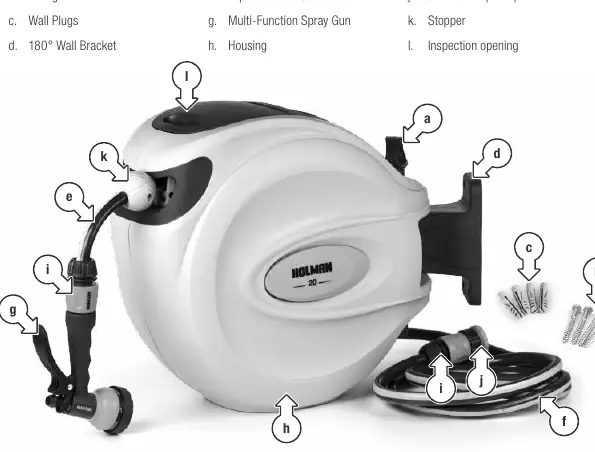

Opis urządzenia i elementy zestawu
W skład zestawu wchodzą:
- Bęben z wężem (Housing)
- Uchwyt ścienny 180° (Wall Bracket)
- Rurka montażowa (Mounting Tube)
- Wąż doprowadzający (Tap-to-Reel Hose)
- Pistolet zraszający (Multi-Function Spray Gun)
- Elementy montażowe: kołki rozporowe i śruby (Hexagonal Coach Bolts)
Montaż i instalacja
Przed montażem upewnij się, że wąż doprowadzający sięga do kranu. Bęben powinien być zainstalowany jak najbliżej źródła wody.
Kroki instalacji:
- Przyłóż uchwyt ścienny do ściany lub słupa i zaznacz otwory.
- Wybierz odpowiednie wiertło zgodnie z modelem urządzenia:
- Model 1110H (10m): Kołek 7.7mm, Wiertło do muru 7.5mm, Wiertło do drewna 5.0mm, Śruba 6.0mm.
- Modele 1120H/1130H (20m/30m): Kołek 11.7mm, Wiertło do muru 11.5mm, Wiertło do drewna 7.0mm, Śruba 8.0mm.
- Wywierć otwory i wbij kołki (jeśli montujesz na ścianie).
- Przykręć uchwyt ścienny za pomocą śrub.
- Wyjmij rurkę montażową z bębna, nałóż bęben na uchwyt ścienny, a następnie włóż rurkę z powrotem i zabezpiecz zawleczką.
- Podłącz wąż doprowadzający do kranu.
Uwaga: W przypadku montażu na słupie drewnianym nie używaj kołków rozporowych; śruby można wkręcić bezpośrednio w drewno.
Obsługa i użytkowanie
Aby rozwinąć wąż, po prostu wyciągnij go na żądaną długość. Mechanizm zablokuje się automatycznie. Aby zwinąć wąż, należy:
- Zakręcić kran.
- Nacisnąć dźwignię pistoletu, aby wypuścić wodę i zredukować ciśnienie.
- Powoli prowadzić wąż w stronę bębna, pozwalając na automatyczne zwijanie.
Nie należy puszczać węża, aby zwijał się bez kontroli.
Konserwacja i rozwiązywanie problemów
Jeśli wąż nie chce się zwijać, upewnij się, że ciśnienie wody zostało zwolnione. Jeśli mechanizm wydaje się zablokowany przy pełnym rozwinięciu, chwyć wąż blisko otworu prowadzącego i delikatnie pociągnij, aby odblokować koło zwijające. Nie próbuj rozbierać obudowy bębna.
Gwarancja
Produkt objęty jest 2-letnią gwarancją na obudowę oraz 6-letnią gwarancją na wąż. W przypadku problemów należy kontaktować się z serwisem pod numerem 1300 716 188 lub adresem [email protected].
Praktyczna pomoc
Typowe problemy
Wąż nie zwija się do końca.
Upewnij się, że kran jest zakręcony, a ciśnienie wody w wężu zostało zwolnione poprzez naciśnięcie dźwigni pistoletu.
Mechanizm zwijania wydaje się zablokowany.
Chwyć wąż blisko otworu prowadzącego i delikatnie pociągnij, aby odblokować koło zwijające.
Przed użyciem
- Sprawdź, czy wąż doprowadzający sięga do kranu.
- Wybierz odpowiednie wiertło zgodnie z tabelą dla Twojego modelu (1110H, 1120H lub 1130H).
- Upewnij się, że uchwyt ścienny jest stabilnie zamocowany.
- Zawsze zakręcaj kran po zakończeniu pracy.
Ilustracje i schematy
- Schemat montażu pokazuje sposób mocowania uchwytu ściennego za pomocą czterech śrub.
- Rysunek przedstawia sposób demontażu rurki montażowej (mounting tube) w celu zawieszenia bębna na uchwycie.
Zgodność modelu
- W przypadku montażu na słupie drewnianym nie używaj kołków rozporowych; wkręty można wkręcić bezpośrednio w drewno.
