Niniejsza instrukcja dotyczy kominka elektrycznego z szafką RTV Home Decorators Collection Keighley 52" (model 1557FM-33-310). Urządzenie wymaga montażu przed użyciem. Przed przystąpieniem do pracy należy upewnić się, że wszystkie części są obecne, a podłoże jest równe. Kominek jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Maksymalne obciążenie blatu wynosi 36,36 kg (80 lb), a półki 22,7 kg (50 lb).
Montaż
Montaż zajmuje około 50 minut i wymaga śrubokręta krzyżakowego. Proces składa się z 13 kroków:

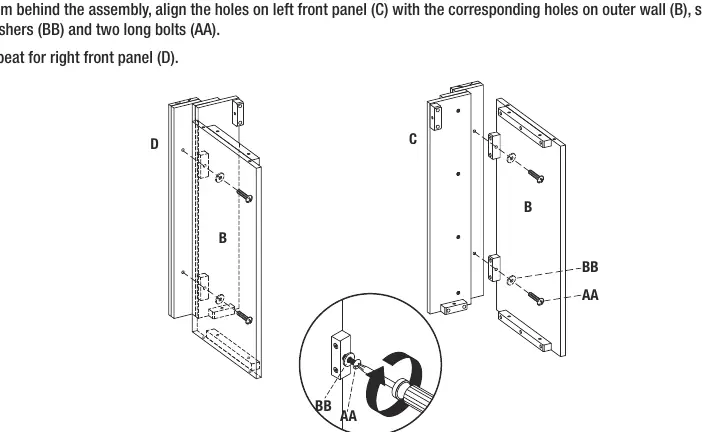

- Zainstaluj panele przednie (C i D) do ścian bocznych (B).
- Przykręć ściany boczne do podstawy (J) za pomocą kołków i śrub.
- Zamontuj panel środkowy (F).
- Zamontuj górny blat (A) do ścian bocznych.
- Wsuń szklany front (I) w prowadnice podstawy i zabezpiecz go.
- Zamontuj ruszt kominka (N) i podłącz kabel USB grzejnika.
- Umieść polana (M) na ruszcie.
- Zamontuj tylną ściankę z cegły (H) za pomocą kątowników (EE).
- Umieść górny panel grzejnika (G).
- Wypoziomuj urządzenie za pomocą nóżek i zabezpiecz je przed przewróceniem za pomocą dołączonego zestawu montażowego do ściany.
Obsługa

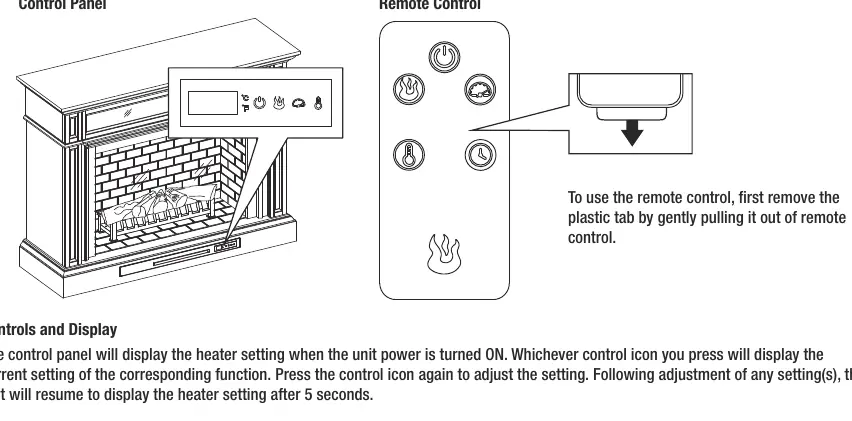

Kominek można obsługiwać za pomocą panelu na obudowie lub dołączonego pilota. Przed użyciem pilota należy usunąć plastikową zawleczkę baterii.
- Włączanie/Wyłączanie: Przycisk zasilania włącza lub wyłącza główne zasilanie.
- Jasność płomienia: Przycisk regulacji jasności pozwala wybrać jeden z 5 poziomów lub wyłączyć efekt.
- Prędkość płomienia: Przycisk regulacji prędkości pozwala wybrać jeden z 5 poziomów.
- Grzanie: Przycisk grzejnika pozwala ustawić temperaturę (zakres 18°C - 43°C) lub wyłączyć grzanie (ustawienie OF).
- Timer: Dostępny tylko z pilota, pozwala ustawić czas wyłączenia od 30 minut do 9 godzin.
- Blokada grzejnika: Aby zablokować grzanie (np. przed dziećmi), przy wyłączonym zasilaniu przytrzymaj przycisk zasilania przez 20 sekund, aż pojawi się symbol E3.
Konserwacja
Przed czyszczeniem zawsze odłącz urządzenie od zasilania i poczekaj, aż ostygnie. Metalowe elementy czyść miękką, wilgotną szmatką bez użycia silnych detergentów. W przypadku zarysowań mebla użyj dołączonego pisaka retuszerskiego (GG). Bateria w pilocie to typ CR2025.
Rozwiązywanie problemów
W przypadku wystąpienia błędów E1 lub E2 (przegrzanie lub błąd czujnika), odłącz urządzenie od prądu na 15-20 minut, aby zresetować czujnik. Jeśli problem nie ustąpi, skontaktuj się z obsługą klienta pod numerem 1-800-986-3460.
Informacje o producencie
Home Decorators Collection
Praktyczna pomoc
Typowe problemy
Błąd E1 lub E2 na panelu
Zadziałał czujnik przegrzania lub awaria czujnika. Odłącz urządzenie od zasilania na 15-20 minut, aby zresetować system.
Błąd E3 na panelu
Włączona funkcja blokady grzejnika (Heater Override). Wyłącz urządzenie, a następnie wykonaj procedurę odblokowania opisaną w instrukcji.
Pilot nie działa
Sprawdź baterię (CR2025) lub upewnij się, że usunięto plastikową zawleczkę. Zasięg pilota to ok. 6 metrów.
Brak efektu płomienia
Upewnij się, że efekt nie jest wyłączony przyciskiem jasności oraz że kabel USB grzejnika jest poprawnie podłączony.
Przed użyciem
- Sprawdź, czy wszystkie części z listy są w opakowaniu.
- Przygotuj śrubokręt krzyżakowy.
- Upewnij się, że podłoże jest równe i stabilne.
- Usuń plastikową zawleczkę z pilota.
- Podłącz urządzenie bezpośrednio do uziemionego gniazdka 120V (nie używaj przedłużaczy).
Parametry w praktyce
- Maksymalne obciążenie blatu
- 36,36 kg (80 lb) - nie przekraczaj tej wagi, aby uniknąć przewrócenia.
- Zasięg pilota
- Do 20 stóp (ok. 6 metrów) w promieniu 45 stopni od frontu.
Ilustracje i schematy
- Schemat montażu pokazuje łączenie paneli za pomocą śrub (AA) i podkładek (BB).
- Instrukcja wymiany baterii w pilocie znajduje się na stronie 18.

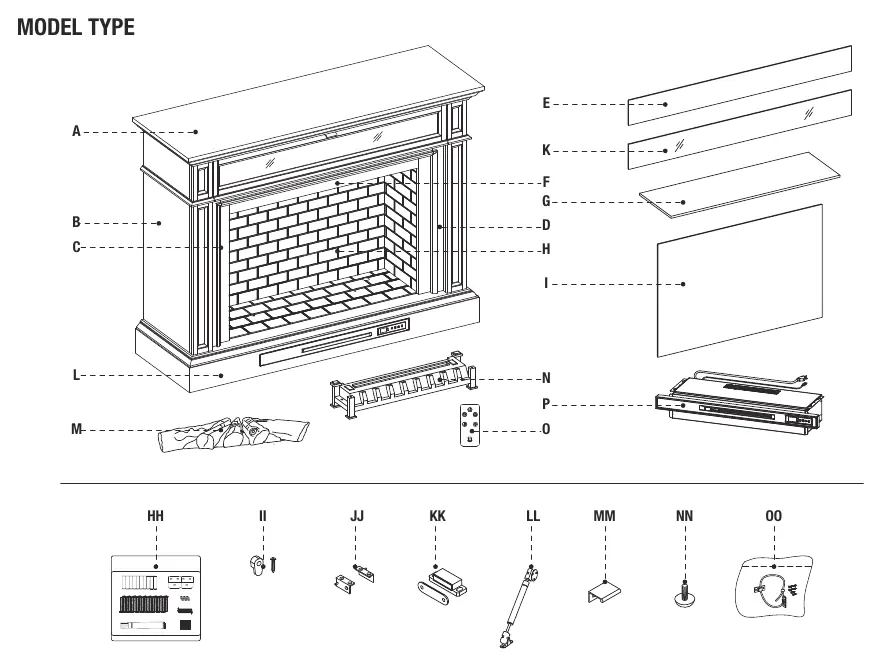

- Schemat części zamiennych na stronie 20 ułatwia identyfikację elementów.
Zgodność modelu
- Przeznaczony do telewizorów o przekątnej do 56 cali.
- Nie używać w łazienkach, pralniach ani miejscach z wilgocią.
- Nie umieszczać bezpośrednio pod gniazdkiem elektrycznym.
