Instrukcja obsługi kominka elektrycznego z szafką RTV Home Decorators Collection Pinery...
Szybki przewodnik po montażu i obsłudze kominka elektrycznego Home Decorators Collection Pinery 1927FM-28-242. Dowiedz się, jak złożyć mebel, obsługiwać panel sterowania, wymieniać baterię w pilocie i rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kominek elektryczny Home Decorators Collection Pinery 1927FM-28-242 to mebel z wbudowanym grzejnikiem. Instrukcja obejmuje montaż, obsługę panelu sterowania, pilota oraz procedury rozwiązywania problemów (kody E1-E3). str. 1, 15, 18
Najważniejsze czynności
- Montaż mebla str. 8, 9, 10, 11
- Obsługa grzejnika i płomienia str. 15, 16
Pierwsze uruchomienie
- Podłącz do gniazdka 120V, usuń zawleczkę z pilota i użyj przycisku zasilania. str. 4, 15
Problemy i rozwiązania
Kody błędów E1, E2
Odłącz urządzenie na 15-20 minut w celu zresetowania czujników.
str. 18
Błąd E3
Wyłącz zasilanie, naciśnij przycisk zasilania i przytrzymaj przez 20 sekund.
str. 16, 18Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E1 | Przegrzanie czujnika | Odłącz na 15-20 minut | str. 18 |
| E2 | Błąd termostatu | Odłącz na 15-20 minut | str. 18 |
| E3 | Włączona blokada grzejnika | Wyłącz zasilanie, przytrzymaj przycisk zasilania 20s | str. 16, 18 |
Konserwacja i reset
- Wymiana baterii pilota: przesuń klapkę, wymień na CR2025. str. 17
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120V, 60Hz | Wymagane uziemione gniazdko | str. 4 |
| Maksymalne obciążenie | 26.3 kg (58 lbs) | Limit wagi telewizora | str. 14 |
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kominek elektryczny z szafką RTV Home Decorators Collection Pinery 1927FM-28-242 to urządzenie przeznaczone do użytku wewnątrz pomieszczeń. Przed przystąpieniem do montażu i użytkowania należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, w tym ryzyka przewrócenia mebla oraz zagrożeń elektrycznych. Urządzenie wymaga podłączenia do uziemionego gniazdka 120V.
Montaż
Montaż urządzenia zajmuje około 50 minut i wymaga użycia śrubokręta krzyżakowego. Przed rozpoczęciem należy sprawdzić zawartość opakowania zgodnie z listą części. Kluczowe kroki montażowe obejmują:
- Łączenie paneli przednich i ścian bocznych za pomocą kołków drewnianych, podkładek i długich śrub.
- Montaż podstawy z grzejnikiem.
- Instalację górnego panelu.
- Montaż szklanego frontu kominka oraz rusztu.
- Instalację ściany z cegły i panelu górnego grzejnika.
- Ważne: Należy bezwzględnie zainstalować zabezpieczenie przed przewróceniem (tip restraint) do ściany, aby uniknąć wypadków.
Obsługa

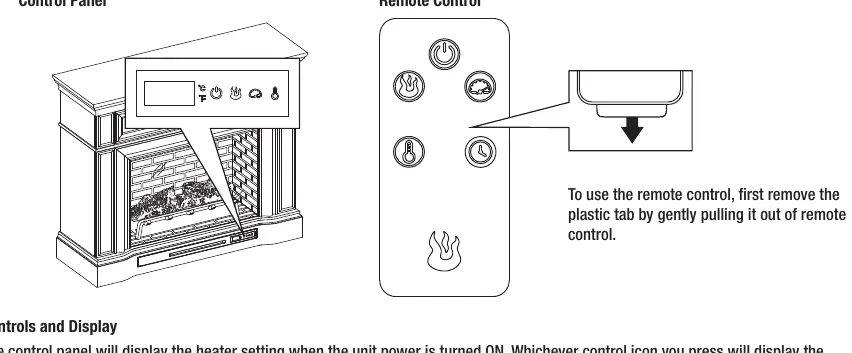

Urządzenie można obsługiwać za pomocą panelu sterowania na obudowie lub dołączonego pilota. Funkcje obejmują:
- Zasilanie: Włączanie i wyłączanie głównego zasilania.
- Jasność płomienia: Regulacja w 5 poziomach.
- Prędkość płomienia: Regulacja w 5 poziomach.
- Grzejnik: Ustawienie temperatury (zakres 18°C - 43°C) lub praca bez grzania (ustawienie OF).
- Blokada grzejnika (Heater Override): Funkcja zabezpieczająca przed przypadkowym włączeniem grzania przez dzieci.
- Timer: Ustawienie czasu automatycznego wyłączenia (tylko z pilota).
Konserwacja
Regularna konserwacja obejmuje czyszczenie metalowych elementów miękką, wilgotną szmatką (nie używać środków ściernych). W przypadku pilota, gdy zasięg się zmniejszy, należy wymienić baterię CR2025. W przypadku zarysowań mebla można użyć dołączonego pisaka retuszerskiego.
Rozwiązywanie problemów
W przypadku wystąpienia błędów na panelu sterowania, należy podjąć odpowiednie kroki:
- E1: Przegrzanie czujnika. Odłącz urządzenie na 15-20 minut.
- E2: Błąd termostatu. Odłącz urządzenie na 15-20 minut.
- E3: Włączona blokada grzejnika. Wyłącz zasilanie i postępuj zgodnie z instrukcją odblokowania.
Informacje o producencie
Home Decorators Collection
Praktyczna pomoc
Typowe problemy
Błąd E1 na panelu
Przegrzanie czujnika. Odłącz urządzenie od zasilania na 15-20 minut, aby zresetować czujnik.
Błąd E2 na panelu
Błąd termostatu. Odłącz urządzenie od zasilania na 15-20 minut.
Błąd E3 na panelu
Włączona blokada grzejnika. Wyłącz zasilanie, naciśnij przycisk zasilania i przytrzymaj przez 20 sekund.
Pilot nie działa
Wymień baterię CR2025 lub sprawdź, czy nie używasz pilota pod zbyt dużym kątem (maks. 45 stopni) lub z odległości większej niż 6 metrów.
Przed użyciem
- Sprawdź, czy wszystkie części są obecne w opakowaniu.
- Przygotuj śrubokręt krzyżakowy.
- Upewnij się, że mebel stoi na płaskiej powierzchni.
- Zainstaluj zabezpieczenie przed przewróceniem (tip restraint) do ściany.
- Usuń plastikową zawleczkę z pilota.
Parametry w praktyce
- Maksymalne obciążenie blatu
- 26.3 kg (58 lbs) dla telewizorów do 50 cali.
- Zakres termostatu
- 18°C do 43°C (65°F - 90°F).
Ilustracje i schematy
- Schemat montażu paneli (krok 1-4) pokazuje łączenie elementów za pomocą kołków i śrub.
- Schemat zabezpieczenia przed przewróceniem (krok 11) ilustruje montaż do ściany.
- Schemat wymiany baterii w pilocie (strona 17) pokazuje sposób otwarcia komory.
Zgodność modelu
- Telewizory do 50 cali.
- Waga telewizora nie może przekraczać 26.3 kg (58 lbs).
