Instrukcja obsługi kominka elektrycznego z szafką pod telewizor Home Decorators...

Szybki przewodnik po instrukcji montażu i obsługi kominka elektrycznego Home Decorators Collection 1927FM-28-201. Dowiedz się, jak złożyć mebel, bezpiecznie podłączyć urządzenie, obsługiwać panel sterowania i rozwiązywać typowe problemy.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Kominek elektryczny Home Decorators Collection 1927FM-28-201 to mebel z wbudowanym grzejnikiem. Wymaga montażu, zasilania 120V i jest przeznaczony do telewizorów o przekątnej do 50 cali. str. 1, 14

Najważniejsze czynności

Montaż urządzenia str. 8, 9, 10, 11
Obsługa kominka str. 15, 16

Pierwsze uruchomienie

Podłącz urządzenie do uziemionego gniazdka 120V, usuń zawleczkę z pilota i użyj przycisku Power na panelu lub pilocie. str. 4, 15

Problemy i rozwiązania

Błąd E1/E2

Odłącz od zasilania na 15-20 minut w celu resetu czujnika.

str. 18

Błąd E3

Wyłączona funkcja grzania (Heater Override). Wyłącz zasilanie, przytrzymaj przycisk Power przez 20 sekund.

str. 16, 18

Kody błędów

Kod	Znaczenie	Działanie	Strony
E1	Przegrzanie czujnika	Odłącz na 15-20 min	str. 18
E2	Awaria czujnika termostatu	Odłącz na 15-20 min	str. 18
E3	Blokada grzania	Odblokuj przyciskiem Power	str. 18

Konserwacja i reset

Reset pamięci: odłącz urządzenie od gniazdka. str. 16

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	120V, 60Hz	Wymagany obwód 15A	str. 4
Maksymalne obciążenie	58 lbs (26.3 kg)	Limit wagi dla telewizora	str. 14

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 8

Strona 10

Strona 13

Strona 15

Strona 17

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i obsługi kominka elektrycznego z szafką pod telewizor Home Decorators Collection 1927FM-28-201. Urządzenie wymaga montażu przed użyciem. Kominek jest przeznaczony do użytku wewnątrz pomieszczeń i musi być podłączony do uziemionego gniazdka 120V. Maksymalne obciążenie blatu wynosi 58 funtów (ok. 26,3 kg), co pozwala na umieszczenie telewizora o przekątnej do 50 cali.

Montaż urządzenia

Montaż zajmuje około 50 minut i wymaga śrubokręta krzyżakowego. Proces składa się z 11 kroków:

Przygotowanie: Sprawdź zawartość opakowania zgodnie z listą części.
Montaż konstrukcji: Łączenie paneli przednich, ścian bocznych, podstawy z grzejnikiem oraz blatu górnego za pomocą dołączonych śrub, podkładek i kołków drewnianych.
Instalacja elementów kominka: Montaż szyby przedniej, rusztu, polan oraz ściany z cegły.
Wykończenie: Poziomowanie urządzenia za pomocą wbudowanych nóżek oraz montaż zabezpieczenia przed przewróceniem (tip restraint) do ściany.

Obsługa kominka

Kominkiem można sterować za pomocą panelu na urządzeniu lub dołączonego pilota:

Zasilanie: Włączanie i wyłączanie głównego zasilania. Po wyłączeniu wentylator pracuje jeszcze przez 40 sekund w celu schłodzenia.
Płomień: Regulacja jasności (5 poziomów) oraz prędkości płomienia (5 poziomów).
Ogrzewanie: Ustawienie temperatury w zakresie 18°C - 43°C (65°F - 90°F). Możliwość ustawienia trybu HI (ciągłe grzanie) lub OF (tylko efekt płomienia).
Timer: Funkcja wyłącznika czasowego (od 30 minut do 9 godzin) dostępna tylko z pilota.
Blokada grzania (Heater Override): Możliwość wyłączenia funkcji grzania (kod E3 na wyświetlaczu), aby zapobiec przypadkowemu włączeniu przez dzieci.

Konserwacja i czyszczenie

Przed czyszczeniem upewnij się, że urządzenie jest wyłączone, odłączone od zasilania i chłodne. Metalowe elementy czyść miękką, wilgotną szmatką bez użycia silnych detergentów. W przypadku zarysowań mebla użyj dołączonego pisaka retuszerskiego (FF).

Rozwiązywanie problemów

W przypadku wystąpienia błędów na wyświetlaczu:

E1: Przegrzanie czujnika. Odłącz urządzenie na 15-20 minut, aby zresetować czujnik.
E2: Awaria czujnika termostatu. Odłącz urządzenie na 15-20 minut.
E3: Aktywna blokada grzania. Wyłącz urządzenie i postępuj zgodnie z instrukcją odblokowania (długie przytrzymanie przycisku Power).

Informacje o producencie

Home Decorators Collection

Profil marki

Strona producenta https://www.homedepot.com Wsparcie https://www.homedepot.com/c/Customer_Service

Praktyczna pomoc

Typowe problemy

Błąd E1 lub E2 na wyświetlaczu

Odłącz urządzenie od zasilania na 15-20 minut, aby zresetować czujniki. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Błąd E3 na wyświetlaczu

Aktywowana jest blokada grzania. Wyłącz zasilanie, a następnie przytrzymaj przycisk Power przez 20 sekund, aby odblokować funkcję.

Pilot nie działa

Wymień baterię CR2025. Upewnij się, że używasz pilota w odległości do 20 stóp (ok. 6 metrów) i pod kątem nie większym niż 45 stopni.

Brak efektu płomienia

Sprawdź, czy kabel USB łączący grzejnik z rusztem jest poprawnie podłączony.

Przed użyciem

Sprawdź, czy wszystkie części są obecne zgodnie z listą w instrukcji.
Przygotuj śrubokręt krzyżakowy (nie jest dołączony).
Upewnij się, że urządzenie stoi na wypoziomowanej powierzchni.
Podłącz urządzenie bezpośrednio do uziemionego gniazdka 120V (nie używaj przedłużaczy).
Usuń plastikową zawleczkę z pilota przed pierwszym użyciem.

Parametry w praktyce

Maksymalne obciążenie blatu: 58 funtów (26,3 kg) - nie przekraczaj tej wagi, aby uniknąć przewrócenia.
Kompatybilność TV: Pasuje do większości telewizorów LCD/Plazma do 50 cali.

Ilustracje i schematy

Schematy montażu pokazują kolejność łączenia paneli za pomocą kołków i śrub.

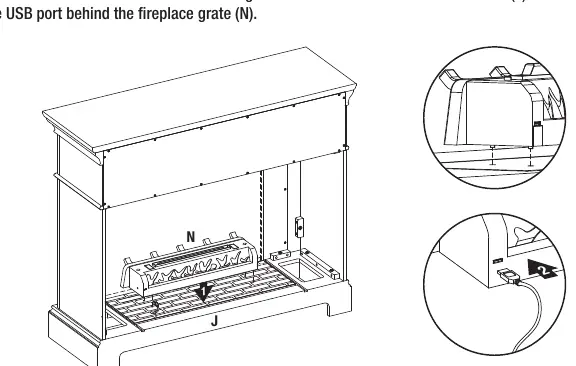

Rysunek podłączenia kabla USB pokazuje, jak połączyć grzejnik z rusztem.
Schemat wymiany baterii wskazuje na komorę baterii w pilocie.

Zgodność modelu

Tylko do użytku wewnątrz pomieszczeń.
Nie używać w łazienkach, pralniach ani miejscach narażonych na wilgoć.
Nie umieszczać bezpośrednio pod gniazdkiem elektrycznym.
