Instrukcja montażu zasłon i moskitiery do altany Home Depot 13X15FT
Szybki przewodnik montażu zasłon i moskitiery do altany Home Depot 13X15FT (model CRZ24G044WB-BE). Dowiedz się, jak poprawnie zainstalować szyny, zawiesić zasłony i zamontować moskitierę.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu zasłon i moskitiery do altany o wymiarach 13x15FT (model CRZ24G044WB-BE). Zestaw zawiera wszystkie niezbędne elementy do zawieszenia osłon na konstrukcji altany. Przed przystąpieniem do prac należy sprawdzić kompletność części zgodnie z katalogiem akcesoriów.
Zawartość zestawu
W opakowaniu znajdują się następujące elementy:
- Suwaki (Q) - 88 szt.
- Zasłony (Z) - 1 szt.
- Moskitiera (Z1) - 1 szt.
- Górne elementy moskitiery (Z2) - 2 szt.
- Szyny (W, W1, S, S1) - po 2 szt. każdego rodzaju
- Zaślepki (M8) - 16 szt.
- Śruby M6x15mm (X6) - 24 szt.
- Śruby M4x15mm (X8) - 28 szt.
Instrukcja montażu

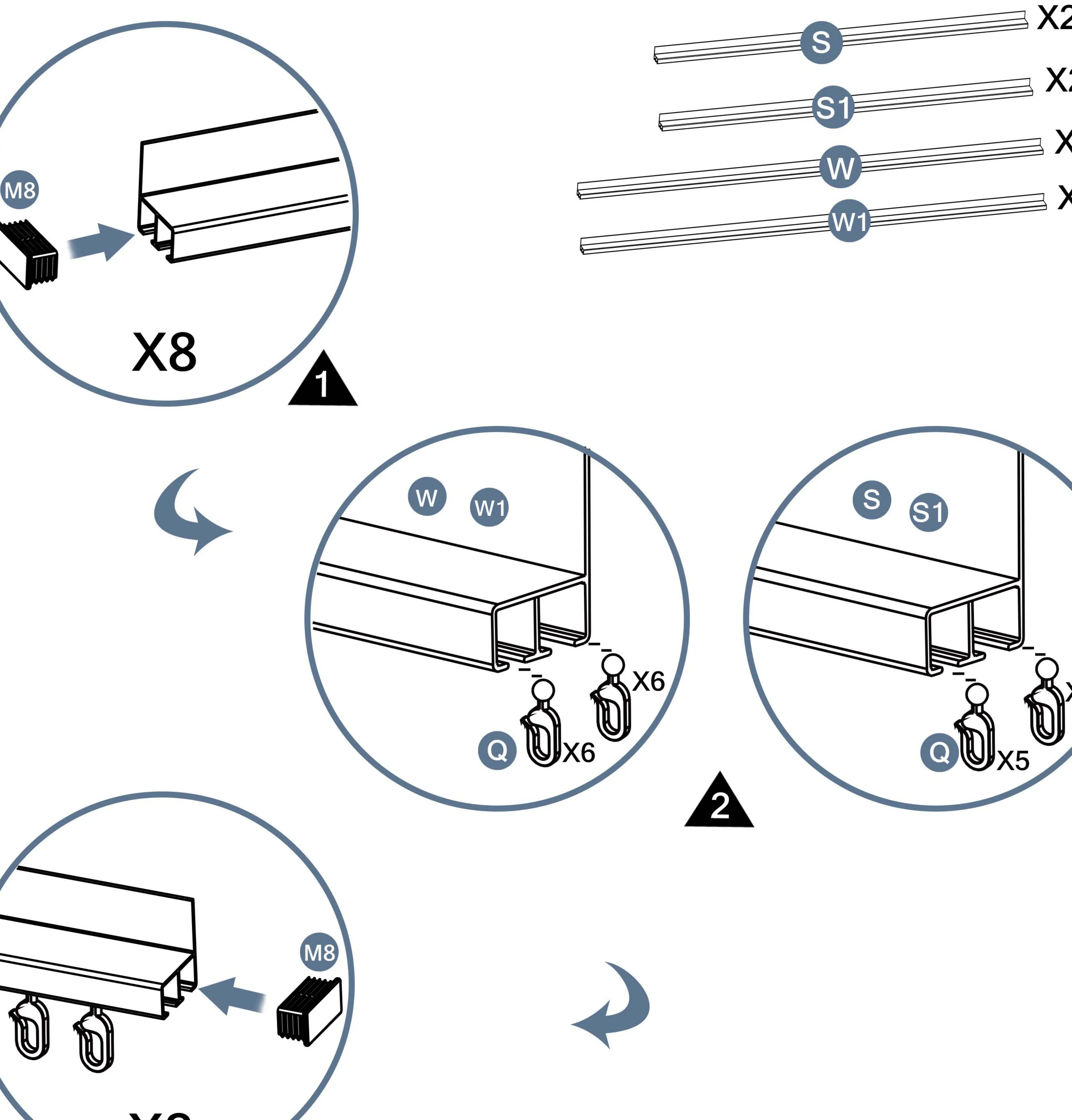

Krok 1: Przygotowanie szyn
Wsuń suwaki (Q) do szyn (W, W1, S, S1). Zamontuj zaślepki (M8) na końcach szyn, aby zabezpieczyć suwaki przed wypadnięciem.

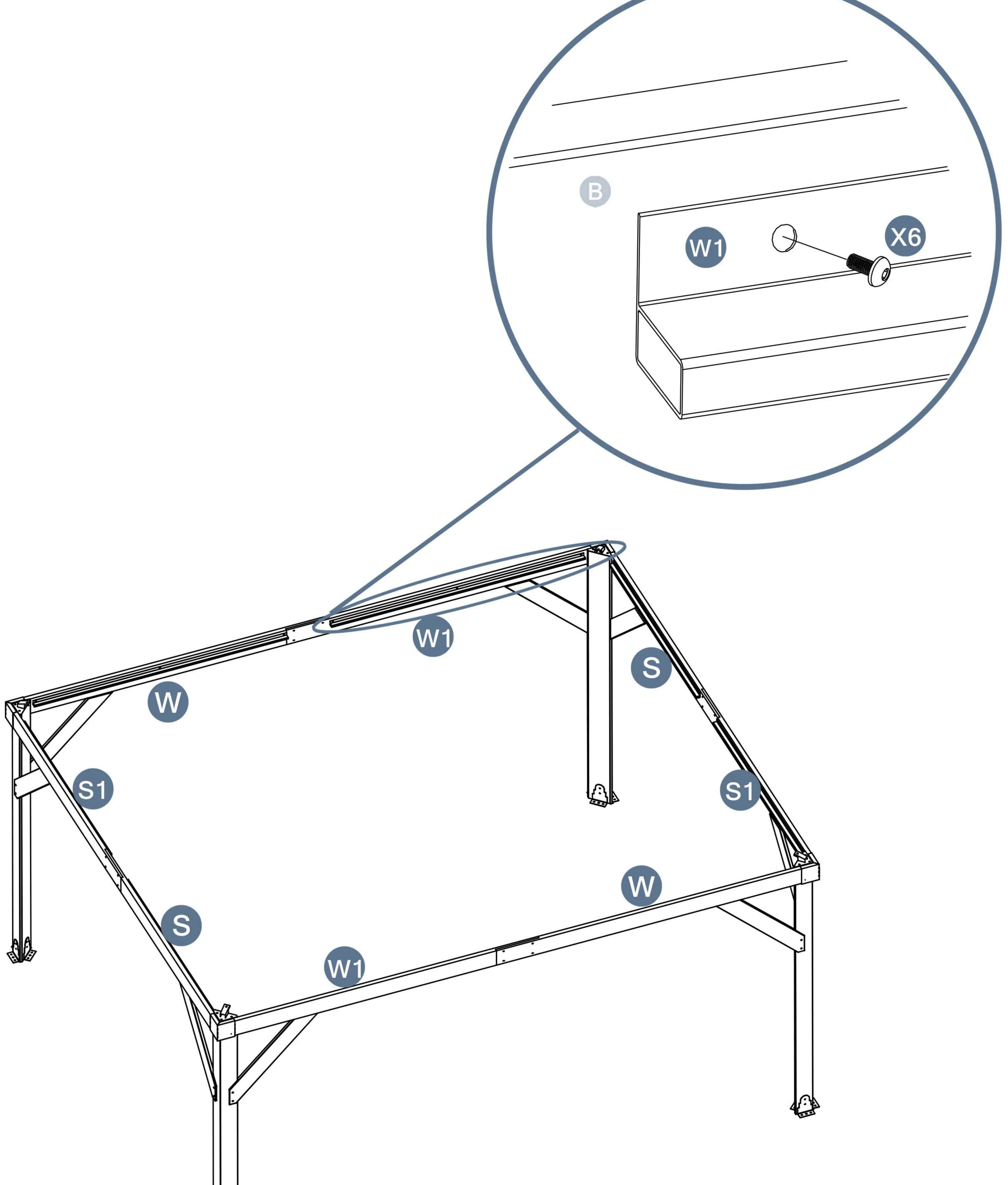

Krok 2: Montaż ramy szyn
Połącz szyny ze sobą, tworząc ramę. Wyrównaj otwory w szynach (W, W1, S, S1) i skręć je za pomocą śrub (X6).

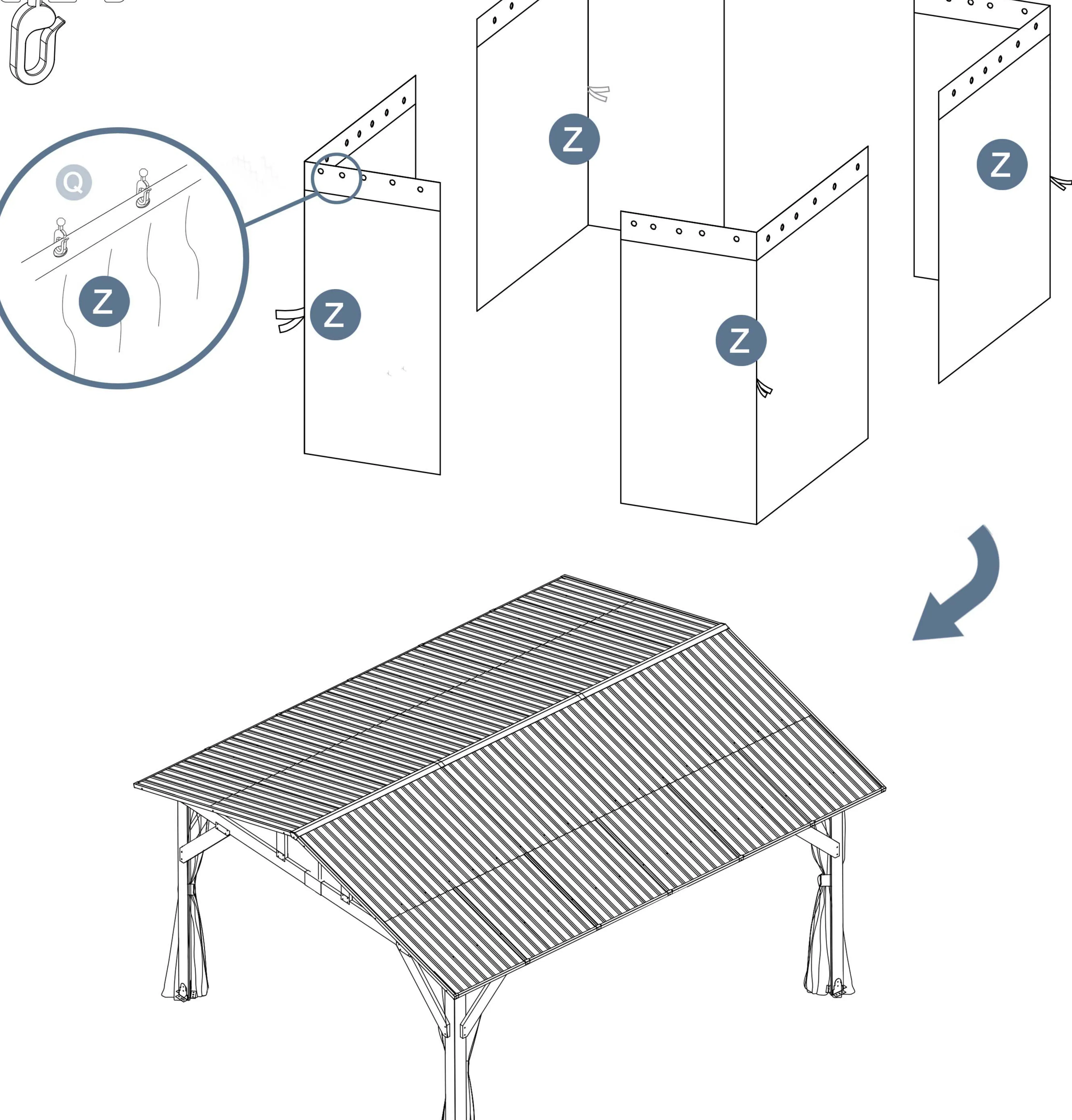

Krok 3: Zawieszanie zasłon
Zawieś zasłony (Z) na suwakach (Q) zamontowanych wcześniej w szynach.

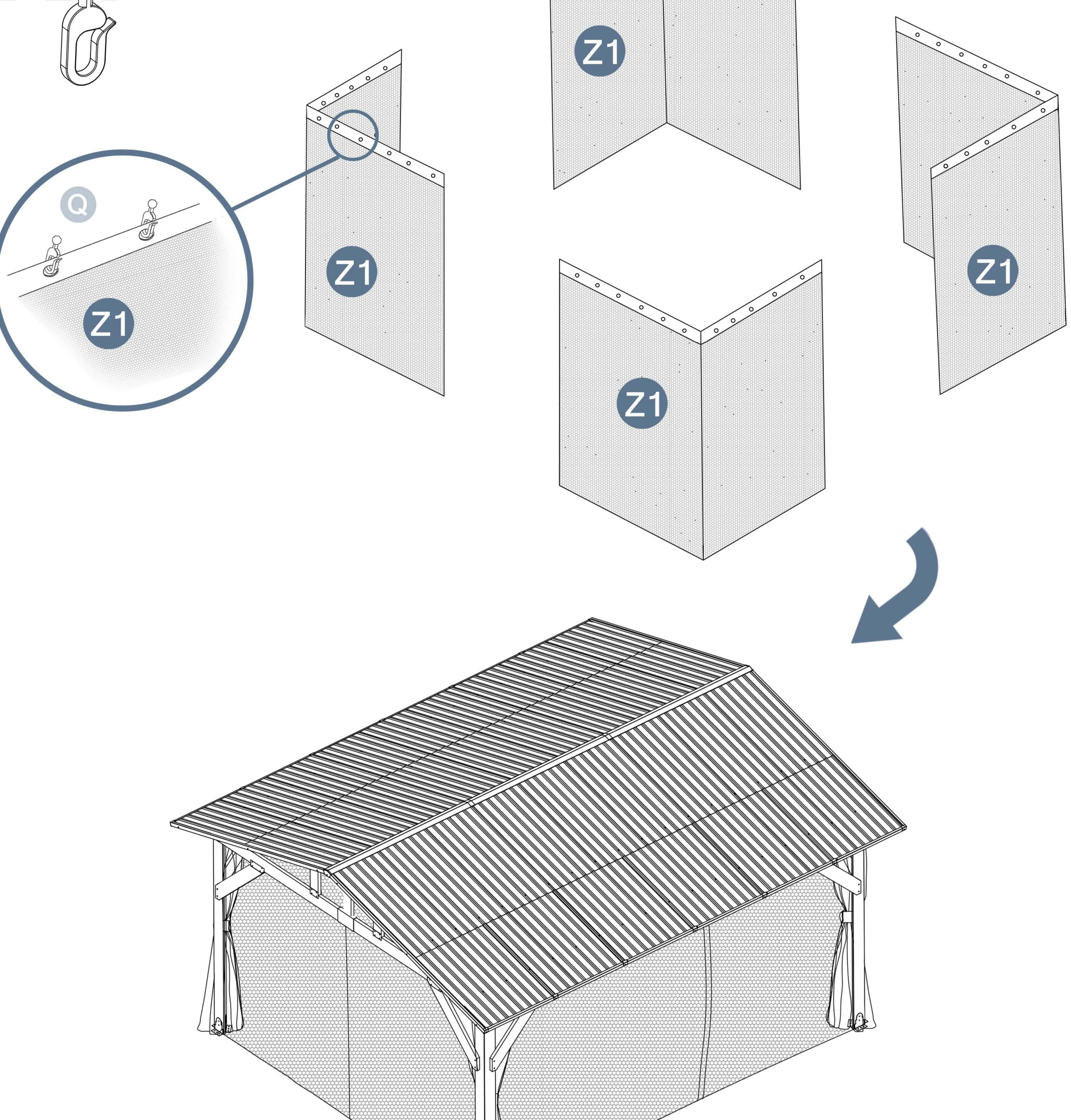

Krok 4: Zawieszanie moskitiery
Zawieś moskitierę (Z1) na suwakach (Q) w odpowiednich szynach.

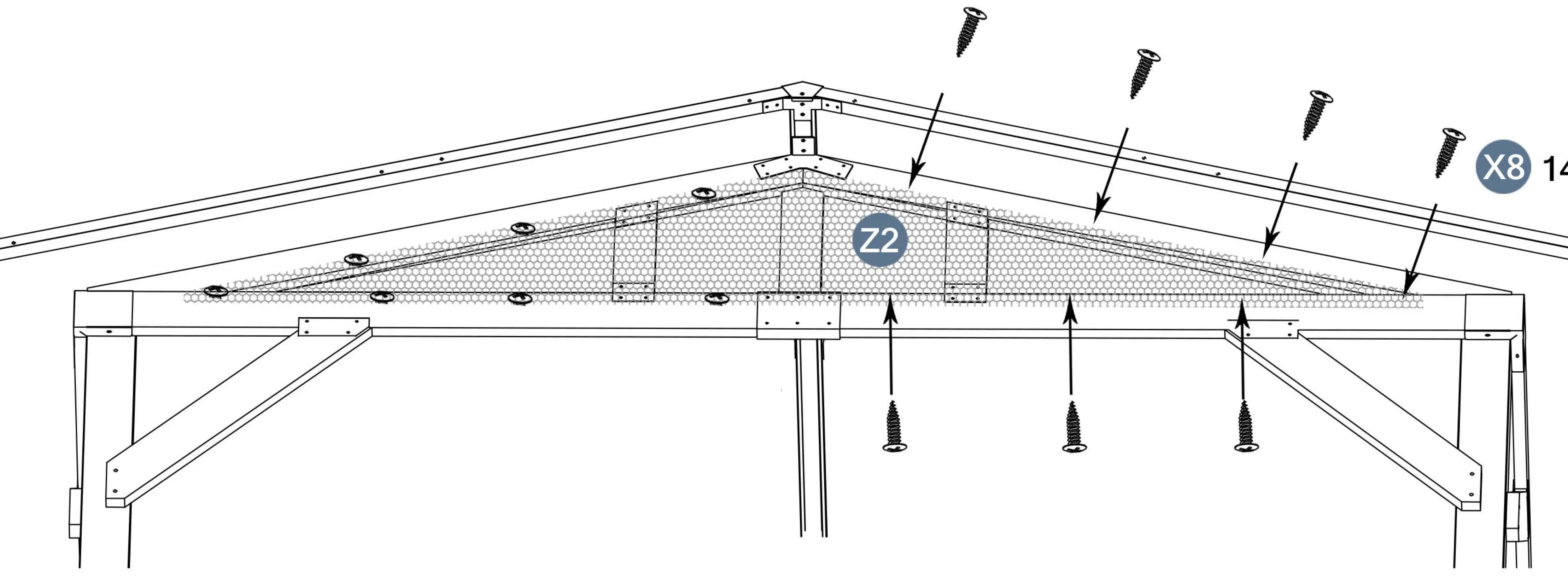

Krok 5: Montaż górnych elementów
Zamontuj górne elementy moskitiery (Z2) w szczytowych punktach konstrukcji, używając śrub (X8).
Kontakt
W przypadku brakujących części lub pytań dotyczących instalacji, prosimy o kontakt pod adresem e-mail: [email protected]. Odpowiedzi udzielane są w ciągu 24 godzin.
Informacje o producencie
The Home Depot
Praktyczna pomoc
Typowe problemy
Brakujące części w zestawie
Skontaktuj się z obsługą klienta pod adresem [email protected].
Trudności z montażem szyn
Upewnij się, że otwory w szynach (W, W1, S, S1) są poprawnie wyrównane przed wkręceniem śrub (X6).
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z katalogiem akcesoriów.
- Przygotuj miejsce pracy, zapewniając wystarczającą przestrzeń.
- Upewnij się, że posiadasz odpowiednie narzędzia (śrubokręt).
- Zidentyfikuj wszystkie typy szyn (W, W1, S, S1) przed montażem.
Parametry w praktyce
- SKU: CRZ24G044WB-BE
- Kod produktu identyfikujący zestaw zasłon i moskitiery.
- Śruby X6 (M6x15mm)
- Śruby używane do łączenia szyn.
- Śruby X8 (M4x15mm)
- Śruby używane do montażu górnych elementów moskitiery.
Ilustracje i schematy
- Krok 1 pokazuje sposób wsuwania suwaków (Q) i zaślepek (M8) do szyn.
- Krok 2 ilustruje łączenie szyn za pomocą śrub (X6).
- Krok 5 pokazuje montaż górnych elementów moskitiery (Z2) za pomocą śrub (X8).
Zgodność modelu
- Zestaw przeznaczony do altany o wymiarach 13x15FT.
