Instrukcja montażu czujników parkowania Honda Civic 11. generacji
Kompletny przewodnik instalacji systemu czujników parkowania dla Honda Civic 11. generacji. Instrukcja zawiera schematy okablowania, lokalizację ECU, instrukcje podłączenia zasilania ACC oraz wskazówki dotyczące konfiguracji dla wersji 4 i...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu systemu czujników parkowania w pojazdach Honda Civic 11. generacji (oraz kompatybilnych modelach Integra i HR-V). System występuje w dwóch głównych wariantach:
- Wersja podstawowa (Base trim): Czujniki tylko z tyłu, wyświetlanie na ekranie OEM.
- Wersja rozszerzona (Mid/High trims): System 8-czujnikowy (przód i tył), wyświetlanie na desce rozdzielczej oraz ekranie OEM.
Pozycje montażowe czujników

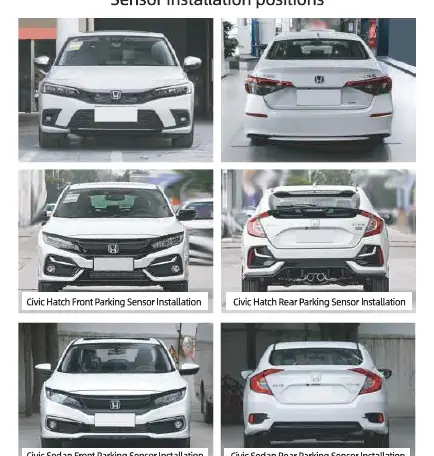

Instrukcja wskazuje precyzyjne rozmieszczenie czujników w zderzakach przednich i tylnych. Należy zwrócić uwagę na różnice w montażu pomiędzy wersją Hatchback a Sedan, aby zapewnić prawidłowe działanie systemu i estetykę instalacji.
Instalacja elektryczna i okablowanie
Prawidłowe podłączenie elektryczne jest kluczowe dla działania systemu:

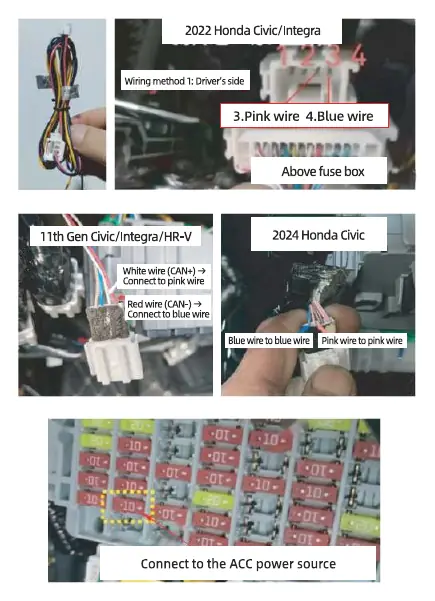

- Zasilanie ACC: Należy zlokalizować skrzynkę bezpieczników i podłączyć zasilanie ACC zgodnie ze schematem.
- Magistrala CAN: Wymagane jest wpięcie się w przewody magistrali CAN. W modelach 11. generacji (oraz Integra/HR-V) należy połączyć biały przewód (CAN+) z różowym oraz czerwony przewód (CAN-) z niebieskim.
- Wersja 2024: W nowszych modelach należy zwrócić uwagę na kolory przewodów (niebieski do niebieskiego, różowy do różowego).
Lokalizacja ECU i podłączenia
Jednostka sterująca (ECU) systemu parkowania powinna zostać umieszczona w odpowiednim miejscu w zależności od wersji wyposażenia:

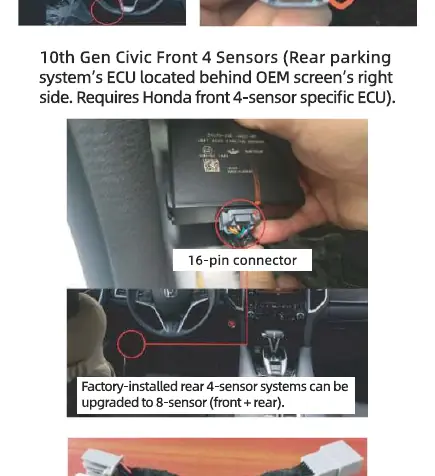

- Civic 11. generacji: ECU znajduje się po prawej stronie bagażnika.
- Civic 10. generacji: ECU znajduje się za ekranem OEM po prawej stronie.
- Podłączenie: Użyj dedykowanej wiązki typu plug-and-play. W przypadku systemów 8-czujnikowych, upewnij się, że wiązka łączy się z odpowiednim złączem 16-pinowym.
Konfiguracja systemu
Systemy fabrycznie zainstalowane z 4 czujnikami z tyłu mogą zostać rozbudowane do pełnego systemu 8-czujnikowego (przód + tył). Wymaga to użycia dedykowanej wiązki Honda oraz odpowiedniego modułu ECU.
Informacje o producencie
Honda Motor Co., Ltd.
Praktyczna pomoc
Typowe problemy
Brak wyświetlania informacji na ekranie
Sprawdź poprawność połączenia magistrali CAN (biały/czerwony przewód) oraz zasilania ACC w skrzynce bezpieczników.
Nieprawidłowa lokalizacja ECU
W 11. generacji ECU znajduje się po prawej stronie bagażnika. W starszych modelach (10. generacja) znajduje się za ekranem OEM.
Przed użyciem
- Zidentyfikuj wersję wyposażenia (Base vs Mid/High trim).
- Sprawdź, czy posiadasz dedykowaną wiązkę dla 11. generacji.
- Zlokalizuj skrzynkę bezpieczników dla podłączenia ACC.
- Upewnij się, że masz dostęp do złącza 16-pinowego w bagażniku.
Parametry w praktyce
- CAN Bus (White/Red)
- Kluczowe przewody do komunikacji systemu z komputerem pokładowym pojazdu.
Ilustracje i schematy
- Schemat pokazuje różnice w kolorach przewodów dla modeli 2022 i 2024.
- Ilustracje wskazują dokładne miejsca montażu czujników w zderzakach.
Zgodność modelu
- Kompatybilne z: Honda Civic 11. generacji, Integra, HR-V.
- Wsparcie dla systemów 4-czujnikowych (tył) oraz 8-czujnikowych (przód + tył).
