Instrukcja montażu deflektora powietrza Honda 08R73-MKC-A01
Dowiedz się, jak poprawnie zamontować dolny deflektor powietrza Honda 08R73-MKC-A01. Instrukcja zawiera listę części, wymagane narzędzia oraz krok po kroku opis procesu instalacji dla modeli Honda GL1800.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu dolnego deflektora powietrza (P/N 08R73-MKC-A01) w motocyklach Honda serii GL1800. Przed przystąpieniem do prac należy upewnić się, że silnik, układ wydechowy oraz chłodnica są całkowicie wystudzone, aby uniknąć ryzyka oparzeń.
Narzędzia i przygotowanie
Do poprawnego montażu wymagane są następujące narzędzia:
- Klucz imbusowy 5 mm
- Wiertarka elektryczna
- Wiertła o średnicy 3 mm oraz 9,5 mm
- Klucz dynamometryczny
Wszystkie śruby należy dokręcać zgodnie z zalecanymi wartościami momentu obrotowego. Śruby 5 mm należy dokręcać z momentem 0,4 N·m.
Lista części
Zestaw zawiera:
- Prawy deflektor powietrza B
- Lewy deflektor powietrza B
- 6 śrub 5 mm
- 6 nakrętek typu well nut
- 6 podkładek białych
- 6 podkładek czarnych
- 6 podkładek dystansowych (cushion)
Instrukcja montażu
Demontaż i przygotowanie panelu
- Zdemontuj lewy panel deflektora z motocykla.

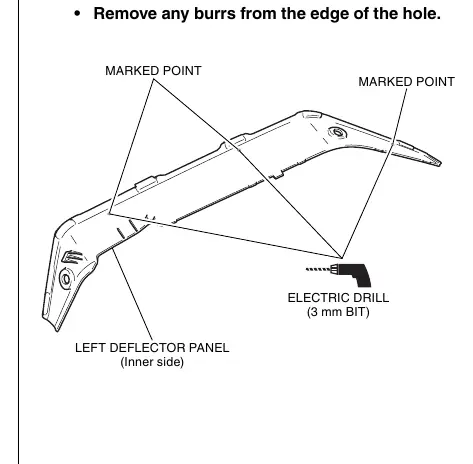

- Nawierć otwory w zaznaczonych punktach panelu za pomocą wiertła 3 mm.
- Następnie powiększ otwory za pomocą wiertła 9,5 mm.
- Po wierceniu usuń wszelkie zadziory z krawędzi otworów.
Montaż deflektora
- Zainstaluj podkładki dystansowe (cushion) na panelu zgodnie z rysunkiem.
- Zamontuj z powrotem lewy panel deflektora na motocyklu.
- Zainstaluj nakrętki typu well nut w odpowiednich miejscach.

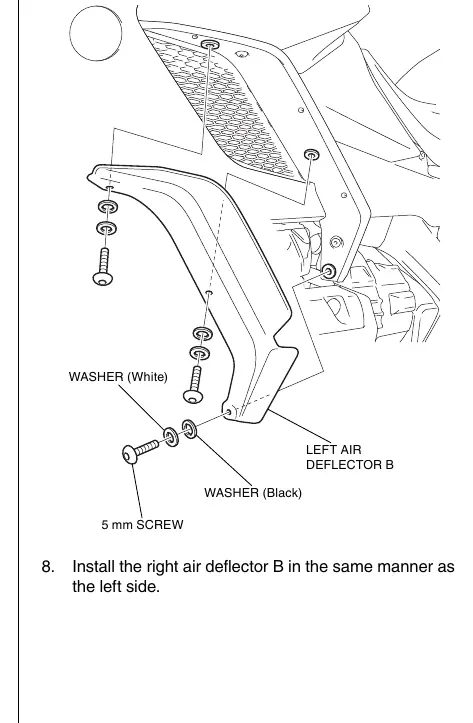

- Przykręć lewy deflektor powietrza B, używając śrub 5 mm, podkładek białych i czarnych.
- Powtórz procedurę dla prawej strony motocykla.
Informacje o producencie
Honda Motor Co., Ltd.
Praktyczna pomoc
Typowe problemy
Ryzyko oparzeń podczas pracy
Przed przystąpieniem do montażu należy odczekać, aż silnik, układ wydechowy i chłodnica ostygną.
Wymagane wiercenie w panelu
Instalacja wymaga użycia wiertarki i wierteł o średnicy 3 mm oraz 9,5 mm w panelu deflektora.
Przed użyciem
- Sprawdź kompletność zestawu zgodnie z listą części
- Przygotuj klucz imbusowy 5 mm
- Przygotuj wiertarkę z wiertłami 3 mm i 9,5 mm
- Upewnij się, że silnik jest zimny
- Przygotuj klucz dynamometryczny
Parametry w praktyce
- Moment dokręcania śruby 5 mm
- 0.4 N·m (0.04 kgf·m / 0.3 lbf·ft)
Ilustracje i schematy
- Rysunki pokazują punkty wiercenia na panelu deflektora
- Schemat montażu śrub, podkładek i nakrętek typu well nut
Zgodność modelu
- Przeznaczone dla modeli Honda GL1800/D/DA oraz GL1800B/BD
