Instrukcja montażu akcesorium Leitner ACS Forged Headbanger 00-HBA-1823

Najważniejsze informacje z instrukcji

Instrukcja dotyczy montażu akcesorium Leitner ACS Forged Headbanger (model 00-HBA-1823). Instalacja zajmuje około 1 godziny i wymaga podstawowej znajomości obsługi narzędzi ręcznych. Przed przystąpieniem do pracy należy przygotować klucz dynamometryczny, nasadkę T40 Torx oraz klucz 13mm.

Przygotowanie do montażu

Przed rozpoczęciem instalacji należy wykonać następujące czynności:

• Zabezpiecz miejsce pracy, rozkładając dywan lub koc, aby uniknąć zarysowania części.
• Usuń wszystkie wcześniej zainstalowane akcesoria z bagażnika, aby ułatwić umieszczenie Headbanger w odpowiedniej pozycji.
• Usuń dwie śruby znajdujące się po wewnętrznej stronie obu słupków (uprights) bagażnika. W zależności od daty produkcji bagażnika, może być potrzebny klucz imbusowy 5mm lub klucz Torx T40. Producent zaleca wymianę śrub imbusowych na dołączone śruby Torx M8x14.

Instrukcja instalacji

1. Dopasowanie szerokości: Przed montażem dostosuj szerokość zestawu tak, aby dolne kołnierze montażowe pasowały między szyny bagażnika (tolerancja ok. 3/8 cala). Zainstaluj sześć śrub M8x20 w najdalej wysuniętych otworach i zabezpiecz nakrętkami M8, ale nie dokręcaj ich jeszcze całkowicie.

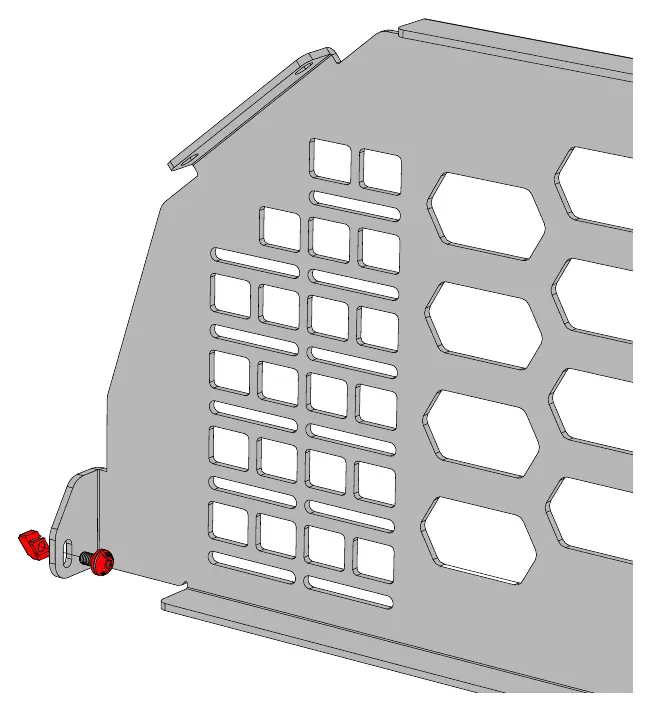

2. Montaż dolnych elementów: Zainstaluj śrubę M8x14 oraz łącznik TrakLok w każdym dolnym kołnierzu montażowym.
3. Montaż na bagażniku: Wsuń śruby TrakLok w dolną szynę bagażnika po obu stronach. Nie dokręcaj ich na tym etapie.

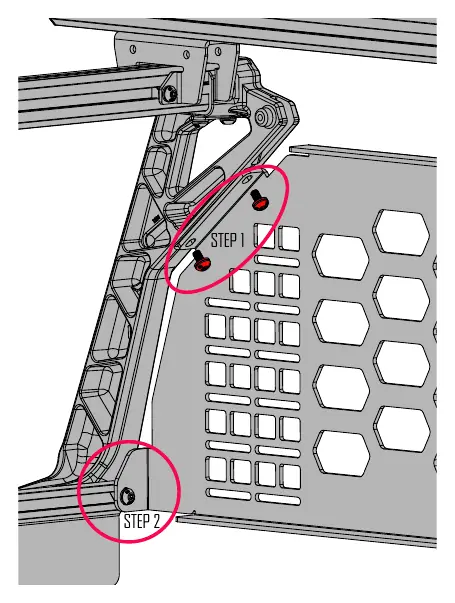

4. Zabezpieczenie połączeń: Zainstaluj cztery śruby M8x14 po obu stronach. Najpierw dokręć te śruby, a następnie dokręć elementy TrakLok na dolnej szynie.

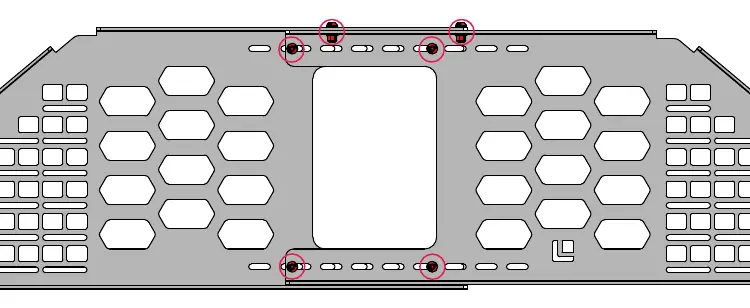

5. Finalne dokręcenie: Dokręć wszystkie 6 śrub montażowych używając klucza T40 Torx i klucza 13mm.

Ważna uwaga dotycząca TrakLok: Nakrętki TrakLok muszą obrócić się w pełni i zablokować pod krawędzią profilu aluminiowego. Nieprawidłowe ustawienie nakrętki (widoczne na schematach jako "bad") uniemożliwi bezpieczne zamocowanie.

Zasady użytkowania i bezpieczeństwo

• Maksymalne obciążenie wynosi 75 funtów (ok. 34 kg), jednak zawsze obowiązuje niższy limit zalecany przez producenta pojazdu.
• Szybka jazda w terenie (off-road), nawet z lekkim ładunkiem, może spowodować uszkodzenie bagażnika i pojazdu.
• Przed każdą podróżą sprawdź, czy wszystkie pokrętła, śruby i zamki są dokręcone.
• Długie ładunki (kajaki, deski, drewno) muszą być przymocowane z przodu i z tyłu do zderzaków lub haków holowniczych pojazdu.
• Zamki należy okresowo smarować grafitem lub suchym smarem.

Gwarancja

Produkt objęty jest 2-letnią gwarancją od daty zakupu, obejmującą wady materiałowe i wykonawcze przy normalnym użytkowaniu. W przypadku roszczeń gwarancyjnych należy skontaktować się z fabryką pod numerem 949-395-3049 lub adresem e-mail [email protected].
