Instrukcja montażu uchwytu na kanister Leitner 00-20LJCH-1809
Szybki przewodnik montażu i użytkowania uchwytu na kanister Leitner 00-20LJCH-1809. Sprawdź wymagane narzędzia, kroki instalacji oraz limity obciążenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Uchwyt na kanister Leitner 00-20LJCH-1809 jest przeznaczony do montażu na systemie Side Kick. Instalacja wymaga podstawowej wiedzy z zakresu obsługi narzędzi ręcznych i zajmuje około 1 godziny. Przed przystąpieniem do pracy należy przygotować odpowiednie narzędzia i zabezpieczyć miejsce montażu, aby uniknąć zarysowań części.
Wymagane narzędzia
- Klucz dynamometryczny
- Nasadka Torx T40
- Klucz 13 mm
Montaż uchwytu
- Zdemontuj panel Side Kick z pojazdu, aby uzyskać dostęp do miejsca montażu.
- Przygotuj 8 śrub M8x20 oraz 8 nakrętek zabezpieczających M8.
- Przymocuj uchwyt na kanister do płyty Side Kick, używając przygotowanych śrub i nakrętek.
- Dokręć wszystkie śruby z siłą 16 ft-lb (ok. 21.7 Nm). Nie dokręcaj zbyt mocno.
Zabezpieczenie kanistra
Po zamontowaniu uchwytu należy zabezpieczyć kanister za pomocą paska:
- Upewnij się, że hak paska mocującego jest w pełni zaczepiony przed zapięciem zatrzasku.
- Zatrzask wymaga indywidualnej regulacji do posiadanego kanistra, ponieważ nie jest ustawiony fabrycznie.
Zasady użytkowania i bezpieczeństwa
- Limity obciążenia: Maksymalne obciążenie wynosi 150 funtów (ok. 68 kg) w terenie oraz 300 funtów (ok. 136 kg) na drodze utwardzonej. Limit ten jest zawsze podrzędny względem maksymalnego obciążenia zalecanego przez producenta pojazdu.
- Kontrola: Przed każdą podróżą sprawdź, czy wszystkie śruby, pokrętła i paski są dokręcone. Okresowo sprawdzaj elementy pod kątem zużycia, korozji i zmęczenia materiału.
- Jazda: Szybka jazda w terenie, nawet z lekkim ładunkiem, może spowodować uszkodzenie stelaża i pojazdu.
- Konserwacja zamków: Zamki należy okresowo obracać i smarować grafitem lub suchym smarem, aby zapewnić ich płynne działanie.
Gwarancja
Produkt objęty jest dwuletnią gwarancją od daty zakupu, obejmującą wady materiałowe i produkcyjne przy normalnym użytkowaniu. W przypadku roszczeń gwarancyjnych należy skontaktować się z działem obsługi klienta Leitner Designs pod numerem 949-395-3049 lub adresem e-mail [email protected].
Informacje o producencie
Leitner Designs
Praktyczna pomoc
Typowe problemy
Trudności z zapięciem zatrzasku paska
Zatrzask wymaga indywidualnej regulacji do posiadanego kanistra; nie jest ustawiony fabrycznie.
Uszkodzenia stelaża lub pojazdu
Unikaj szybkiej jazdy w terenie z obciążeniem; zawsze przestrzegaj limitów wagowych.
Przed użyciem
- Przygotuj klucz dynamometryczny, nasadkę Torx T40 oraz klucz 13mm.
- Zabezpiecz miejsce pracy (np. kocem), aby uniknąć zarysowań części.
- Zdemontuj panel Side Kick przed rozpoczęciem instalacji.
- Sprawdź, czy wszystkie śruby M8 są dokręcone z siłą 16 ft-lb.
- Upewnij się, że hak paska mocującego jest w pełni zaczepiony przed zapięciem zatrzasku.
Parametry w praktyce
- Limit obciążenia (teren)
- 150 funtów (ok. 68 kg).
- Limit obciążenia (droga)
- 300 funtów (ok. 136 kg).
- Moment dokręcania śrub
- 16 ft-lb (ok. 21.7 Nm).
Ilustracje i schematy

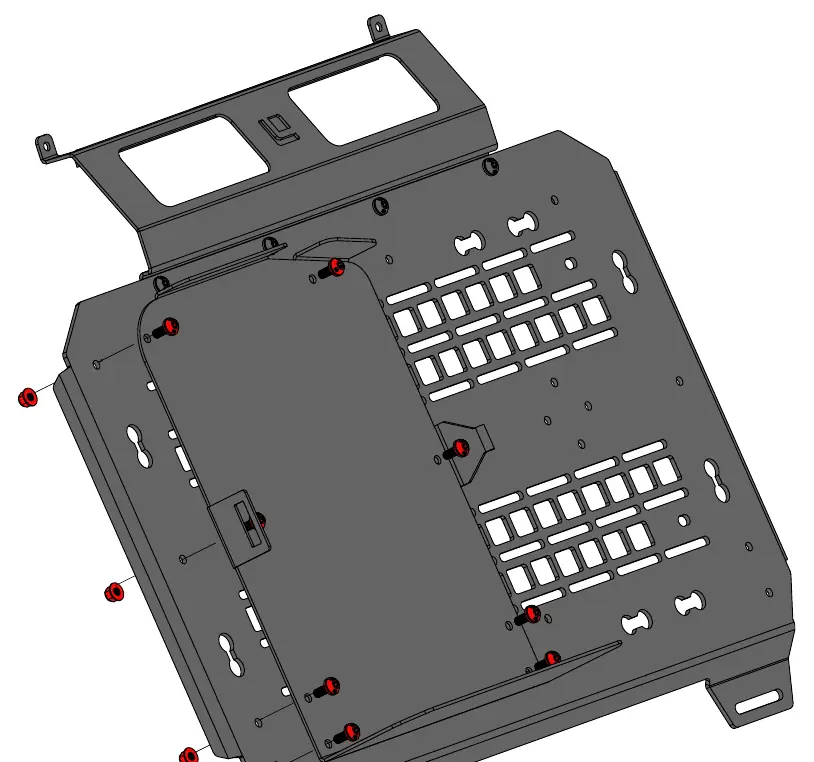

- Schemat montażu uchwytu do płyty Side Kick.
- Rysunek techniczny elementów mocujących (śruby M8, nakrętki).

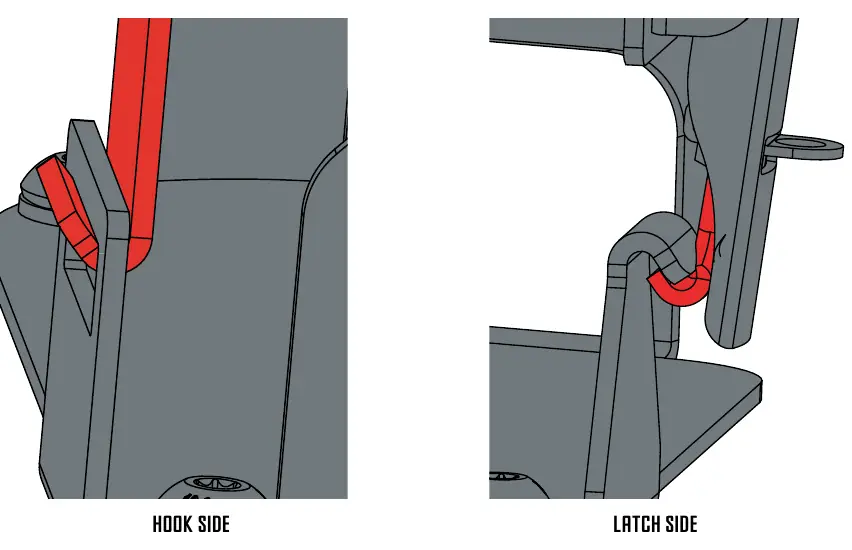

- Instrukcja regulacji zatrzasku paska.
Zgodność modelu
- Wymaga systemu Leitner Side Kick.
- Limit obciążenia jest zawsze podrzędny względem limitu zalecanego przez producenta pojazdu.
