Instrukcja montażu osłon dłoni SW-MOTECH Kobra

Najważniejsze informacje

Montaż osłon dłoni SW-MOTECH Kobra wymaga podstawowej wiedzy technicznej. Jeśli nie masz doświadczenia, zaleca się wykonanie montażu w profesjonalnym warsztacie. Podczas instalacji kluczowe jest użycie kleju do gwintów o średniej mocy (Medium) na wszystkich śrubach. Po zakończeniu montażu należy sprawdzić, czy wszystkie elementy sterujące (manetka gazu, klamki sprzęgła i hamulca) działają płynnie i nie są blokowane przez osłony.

Lista części

Zestaw zawiera następujące elementy:

• Zaciski kierownicy (lewy i prawy)
• Łączniki (lewy i prawy)
• Pałąki ochronne (lewy i prawy)
• Adaptery z gwintem
• Zestaw śrub (M6, M8) oraz nakrętki samokontrujące
• Końcówki kierownicy (ciężarki)

Montaż

1. Przygotowanie: Zdejmij oryginalne końcówki kierownicy. Jeśli to konieczne, poluzuj śruby jednostki prędkościomierza, aby uzyskać więcej miejsca.

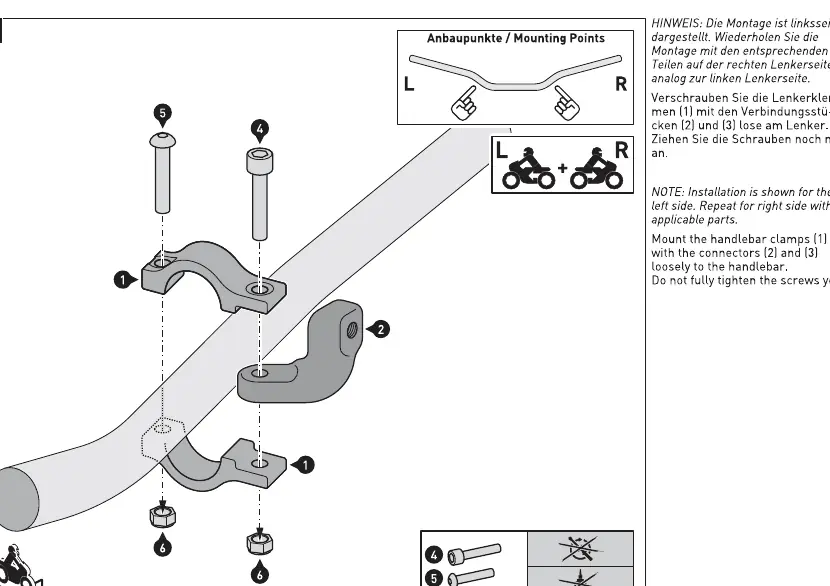

2. Montaż zacisków: Zamontuj zaciski kierownicy (1) wraz z łącznikami (2 i 3) na kierownicy. Nie dokręcaj śrub całkowicie na tym etapie.

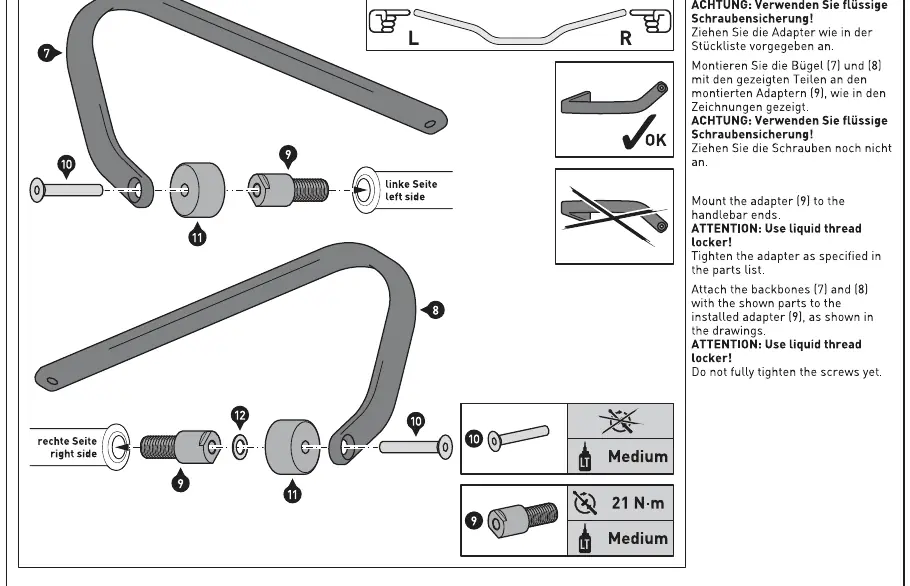

3. Montaż pałąków: Zamontuj adaptery (9) w końcach kierownicy. Przymocuj pałąki (7 i 8) do adapterów oraz do łączników przy zaciskach. Użyj kleju do gwintów.
4. Dokręcanie: Ustaw pałąki w preferowanej pozycji i dokręć wszystkie śruby zgodnie z zalecanymi momentami obrotowymi: śruby M6 (10 Nm), śruby M8 (20 Nm), adaptery (21 Nm).

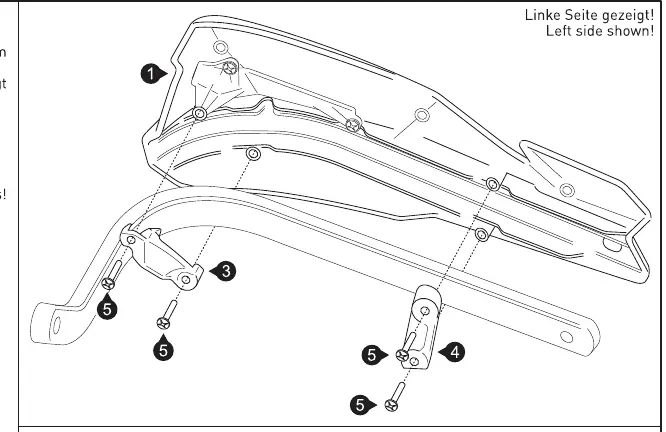

5. Montaż osłon: Przymocuj plastikowe osłony dłoni (skorupki) do pałąków za pomocą dołączonych śrub. Dokręcaj ostrożnie, maksymalnie do 2 Nm.

Bezpieczeństwo i konserwacja

Po przejechaniu pierwszych 50 km sprawdź dokręcenie wszystkich śrub. Upewnij się, że przewody hamulcowe i sprzęgłowe nie są naciągnięte ani przytrzaśnięte. W razie potrzeby obróć śrubę banjo przy przewodzie hamulcowym o kilka stopni, aby zapewnić odpowiedni luz. Nie używaj motocykla, jeśli elementy sterujące nie działają poprawnie.
