Instrukcja montażu bagażnika Street-Rack i kufra Urban ABS SW-MOTECH

Najważniejsze informacje

Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy wymienione w liście części. Bagażnik Street-Rack posiada maksymalne obciążenie 5 kg, natomiast kufer Urban ABS 7,5 kg. Maksymalna prędkość pojazdu z zamontowanym zestawem wynosi 130 km/h. Produkt nie jest przeznaczony do jazdy off-road. Podczas montażu wymagane jest użycie kleju do gwintów (średniej mocy).

Montaż bagażnika Street-Rack

Proces montażu wymaga demontażu oryginalnych elementów motocykla:

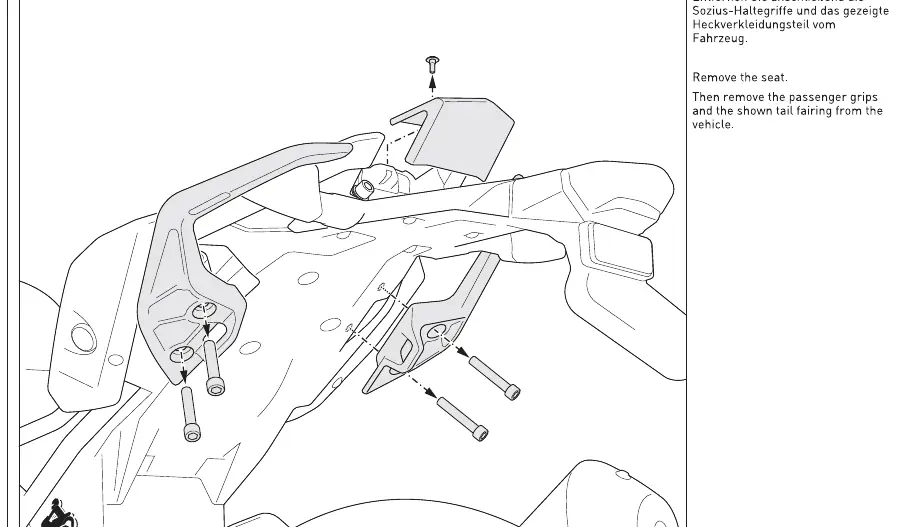

1. Zdejmij siedzenie pasażera oraz uchwyty pasażera zgodnie z instrukcją obsługi pojazdu.
2. Odkręć śruby mocujące tylną owiewkę.

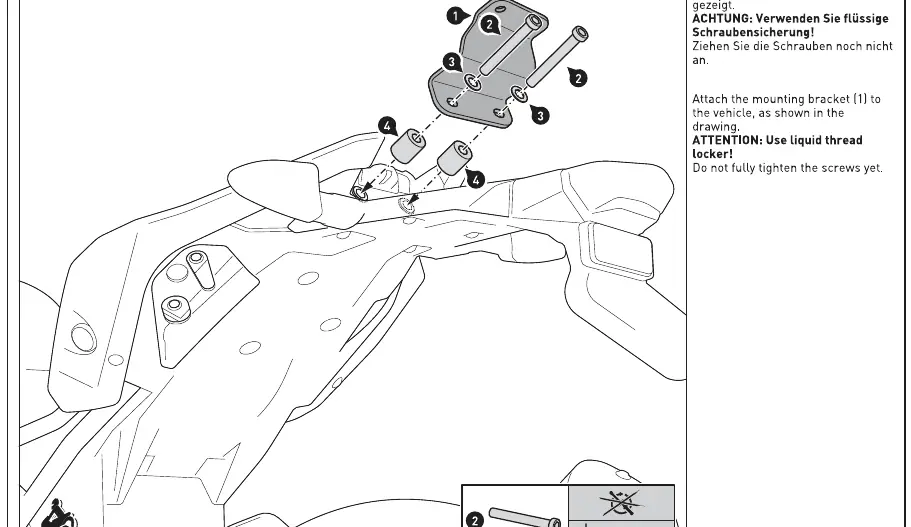

3. Zamontuj wspornik (1) do pojazdu, używając odpowiednich śrub i podkładek. Nie dokręcaj ich jeszcze całkowicie.
4. Włóż plastikowe zaślepki (9) w końce wsporników (5) i zamontuj wsporniki do pojazdu.

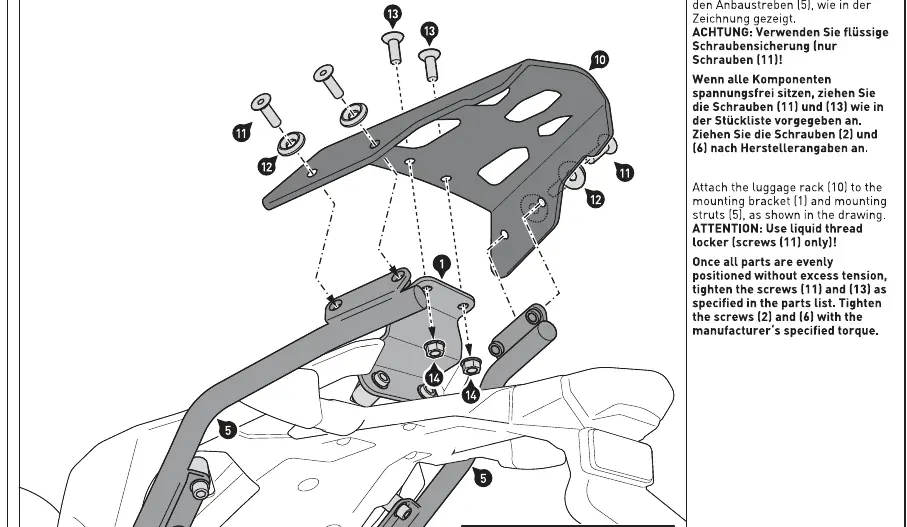

5. Na koniec zamontuj płytę bagażnika (10) do wsporników. Po upewnieniu się, że wszystkie elementy są dobrze spasowane, dokręć wszystkie śruby zgodnie z zalecanymi momentami obrotowymi.

Montaż kufra Urban ABS

Kufer można zamontować na dwa sposoby: na bagażniku Street-Rack lub za pomocą pasów mocujących.

Montaż na Street-Rack

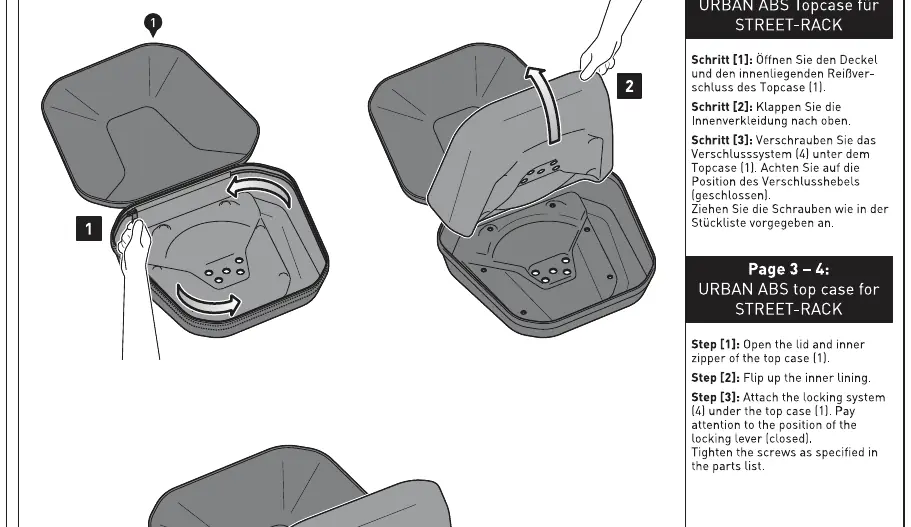

1. Otwórz pokrywę i wewnętrzny zamek błyskawiczny kufra.
2. Przykręć system blokujący (4) pod spodem kufra.
3. Włóż kufer w otwory bagażnika Street-Rack, wsuwając system blokujący.
4. Zabezpiecz kufer za pomocą przycisku blokady i zamka antykradzieżowego.

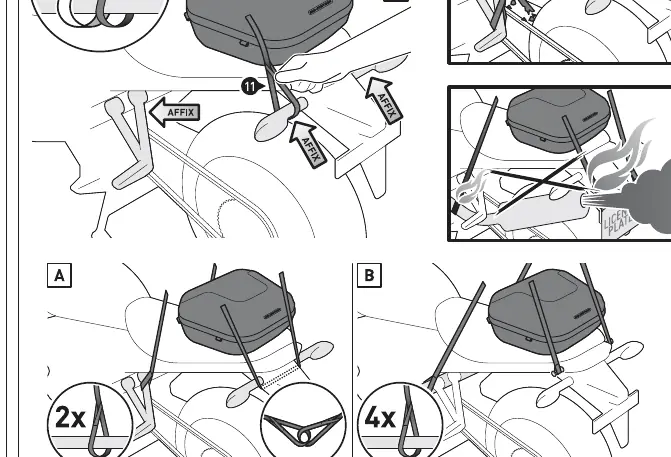

Montaż za pomocą pasów (wersja z pasami)

1. Otwórz kufer i przykręć podstawę z pianki (4) pod spodem.
2. Przymocuj dwie pętle pasów (11) po obu stronach motocykla do stabilnych punktów mocowania (np. podnóżki, rama).
3. Upewnij się, że pasy nie dotykają gorących elementów wydechu ani ruchomych części.
4. Zabezpiecz nadmiar pasów, aby nie łopotały podczas jazdy.

Użytkowanie i konserwacja

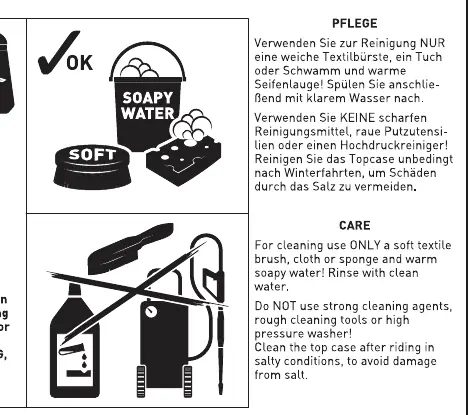

Do czyszczenia używaj wyłącznie miękkiej szczotki, szmatki lub gąbki oraz ciepłej wody z mydłem. Następnie spłucz czystą wodą. Nie używaj agresywnych środków czyszczących, szorstkich narzędzi ani myjek ciśnieniowych. W przypadku jazdy w warunkach zasolenia, regularnie płucz kufer, aby uniknąć korozji. Zawsze sprawdzaj stabilność mocowania kufra przy każdym postoju.
