Instrukcja obsługi interkomu motocyklowego Fodsports FX 10C

Szybki przewodnik po obsłudze i instalacji interkomu motocyklowego Fodsports FX 10C. Dowiedz się, jak sparować urządzenie, korzystać z funkcji Mesh Intercom, zarządzać muzyką oraz poprawnie zamontować zestaw na kasku.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Najważniejsze informacje z instrukcji

Fodsports FX 10C to zaawansowany interkom motocyklowy wyposażony w technologię Mesh Intercom oraz Bluetooth. Instrukcja obejmuje proces parowania z telefonem i innymi zestawami słuchawkowymi, obsługę funkcji interkomu, sterowanie muzyką oraz montaż urządzenia na kasku. Przed pierwszym użyciem zaleca się pełne naładowanie urządzenia.

Elementy sterujące i podstawowa obsługa

Urządzenie posiada trzy główne przyciski oraz pokrętło:

Przycisk zasilania: Włączanie/wyłączanie (przytrzymanie 2s), odtwarzanie/pauza, odbieranie/odrzucanie połączeń.
Przycisk Mesh: Uruchamianie/zamykanie sieci Mesh.
Pokrętło głośności: Regulacja głośności, przełączanie utworów, zmiana języka komunikatów.

Aby sprawdzić stan baterii, w trybie czuwania należy krótko nacisnąć przycisk głośności. Komunikat głosowy poinformuje o poziomie naładowania (100%, 80%, 50%, 25%).

Parowanie i połączenia

Aby sparować urządzenie z telefonem:

Włącz urządzenie (przytrzymaj przycisk zasilania przez 2 sekundy).
Wejdź w tryb parowania (przytrzymaj przycisk zasilania przez 3 sekundy, aż dioda zacznie migać).
Wyszukaj "FODSPORTS FX 10C" w ustawieniach Bluetooth telefonu.

W przypadku parowania uniwersalnego z innym zestawem słuchawkowym, należy użyć funkcji Universal Pairing zgodnie z procedurą opisaną w sekcji parowania uniwersalnego.

Funkcja Mesh Intercom

Technologia Mesh pozwala na łatwe połączenie wielu użytkowników:

Włączanie sieci: Przytrzymaj przycisk Mesh przez 2 sekundy.
Zmiana kanału: W trybie Mesh naciśnij przycisk Mesh, aby zmienić kanał (1-10).
Resetowanie: Jeśli wystąpią problemy, można zresetować parowanie Bluetooth lub ustawienia kanałów Mesh (przytrzymując odpowiednie przyciski przez 7-8 sekund).

Instalacja na kasku

Urządzenie można zamontować na dwa sposoby:

Uchwyt zaciskowy: Przykręcany do krawędzi kasku za pomocą dołączonego klucza i śrub.
Taśma 3M: Przyklejana bezpośrednio do skorupy kasku.

W przypadku kasków pełnych (full face), mikrofon na wysięgniku należy umieścić wewnątrz kasku, dbając o to, aby głośniki znajdowały się na wysokości uszu. W kaskach otwartych należy użyć odpowiedniego mikrofonu na pałąku.

Dane techniczne

Bateria: 800mAh, 3.7V.
Czas pracy: do 15 godzin.
Czas ładowania: 2-3 godziny.
Zasięg Bluetooth: 2.4G - 2.485G.
Temperatura pracy: -20°C do 50°C.
Waga: 44g.

Praktyczna pomoc

Typowe problemy

Urządzenie nie łączy się z telefonem

Upewnij się, że urządzenie jest w trybie parowania (dioda miga). Usuń stare powiązania Bluetooth z telefonu i spróbuj ponownie.

Problemy z siecią Mesh

Upewnij się, że wszystkie urządzenia w grupie są ustawione na ten sam kanał. W razie problemów zresetuj ustawienia kanałów Mesh.

Niski poziom baterii

Sprawdź stan baterii krótkim naciśnięciem przycisku głośności w trybie czuwania. Naładuj urządzenie za pomocą kabla USB-C.

Przed użyciem

Naładuj urządzenie do pełna przed pierwszym użyciem.
Sprawdź typ kasku (pełny lub otwarty), aby dobrać odpowiedni mikrofon.
Wybierz metodę montażu (zacisk lub taśma 3M).
Upewnij się, że głośniki są umieszczone bezpośrednio przy uszach dla najlepszej jakości dźwięku.
Zaktualizuj ustawienia języka, jeśli komunikaty są w niepożądanym języku.

Parametry w praktyce

-20°C do 50°C: Dopuszczalny zakres temperatur pracy urządzenia.

Ilustracje i schematy

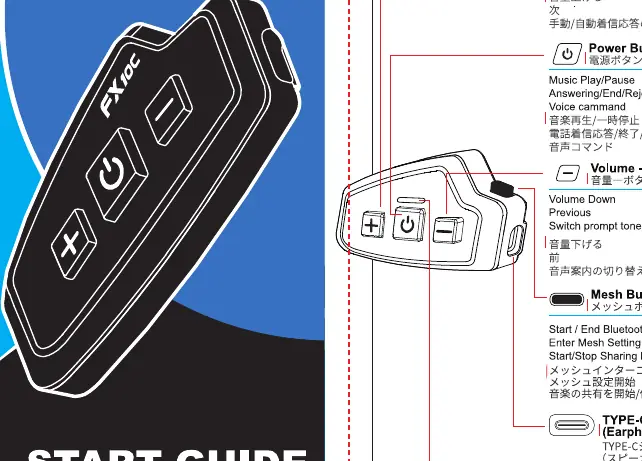

Strona 1 zawiera schemat przycisków i diod LED, wyjaśniający funkcje przycisków głośności, zasilania i Mesh.

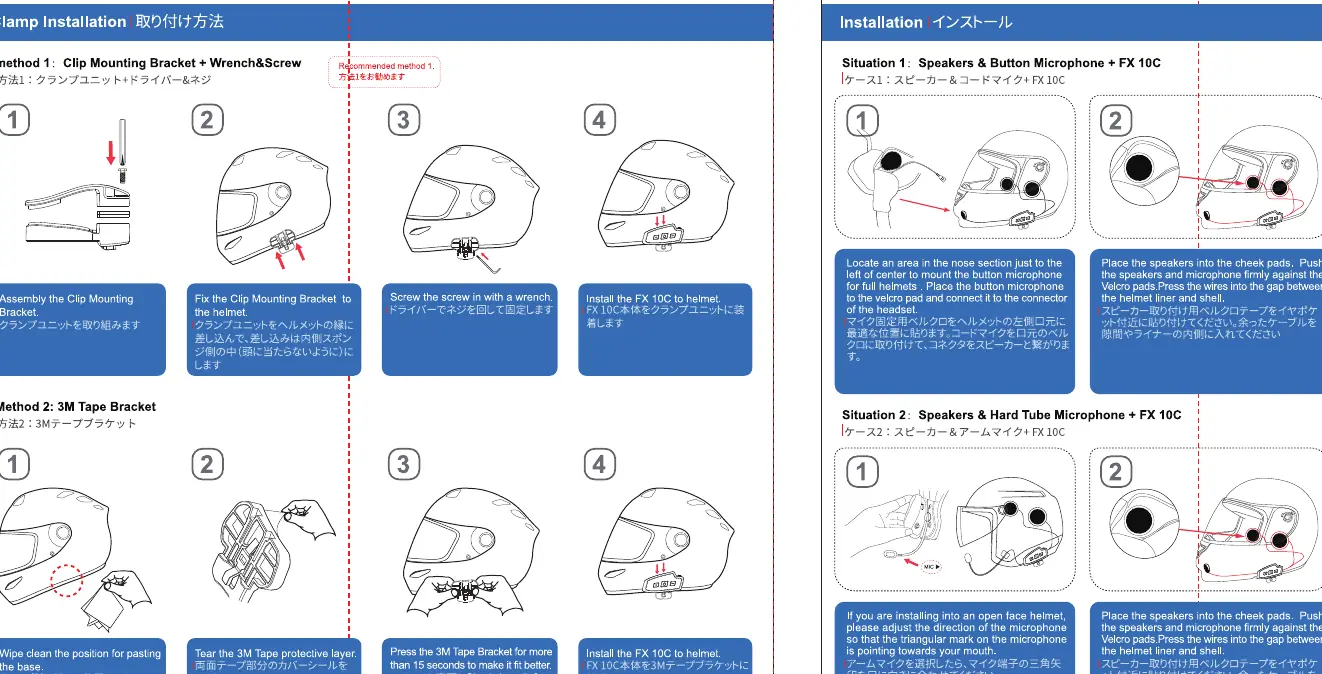

Strona 2 przedstawia szczegółowe kroki instalacji uchwytu zaciskowego oraz taśmy 3M na kasku.
Strona 2 zawiera schemat konfiguracji kanałów Mesh Intercom.

Zgodność modelu

Obsługuje parowanie uniwersalne z innymi zestawami słuchawkowymi Bluetooth.
Funkcja Mesh Intercom wymaga, aby wszystkie urządzenia w grupie były kompatybilne z technologią Mesh.
