Instrukcja instalacji klimatyzatora typu split Hotpoint

Przewodnik instalacji klimatyzatora typu split Hotpoint. Zawiera instrukcje montażu jednostki wewnętrznej i zewnętrznej, podłączenia elektryczne, testy szczelności oraz procedury napełniania czynnikiem chłodniczym R32.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instalacja klimatyzatora Hotpoint wymaga certyfikowanego technika HVAC. Proces obejmuje montaż jednostek, podłączenie rur miedzianych, testy szczelności azotem, ewakuację próżniową i napełnienie czynnikiem R32. str. 11, 18, 19, 20

Najważniejsze czynności

  • Montaż jednostki wewnętrznej str. 15, 16
  • Podłączenie elektryczne str. 16, 18
  • Test szczelności i ewakuacja str. 19, 20

Pierwsze uruchomienie

  • Po zakończeniu instalacji i testów, uruchom system zgodnie z instrukcją obsługi. str. 21

Problemy i rozwiązania

Błąd E7 (problemy z komunikacją)

Sprawdź okablowanie, upewnij się, że nie ma łączeń pośrednich i użyto odpowiedniego przewodu.

str. 18

Dane techniczne

Parametr Wartość Znaczenie Strony
Czynnik chłodniczy R32 Typ czynnika str. 11

Gdzie szukać w PDF

  • Instalacja jednostki wewnętrznej str. 15, 16
  • Instalacja jednostki zewnętrznej str. 18, 19, 20
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Instalacja tego systemu klimatyzacji typu split musi być przeprowadzona przez certyfikowanego technika HVAC. Urządzenie wykorzystuje czynnik chłodniczy R32, który wymaga specjalistycznych narzędzi i przestrzegania rygorystycznych zasad bezpieczeństwa. Przed przystąpieniem do pracy należy zapoznać się z lokalnymi przepisami budowlanymi i elektrycznymi.

Instalacja jednostki wewnętrznej

Wybierz miejsce montażu, które zapewnia odpowiedni przepływ powietrza i łatwy dostęp do konserwacji. Upewnij się, że ściana jest wystarczająco wytrzymała, aby utrzymać ciężar urządzenia. Użyj wykrywacza profili, aby bezpiecznie zamontować płytę montażową. Wywierć otwór o średnicy 2 1/4 cala z lekkim spadkiem na zewnątrz, aby umożliwić odpływ kondensatu.

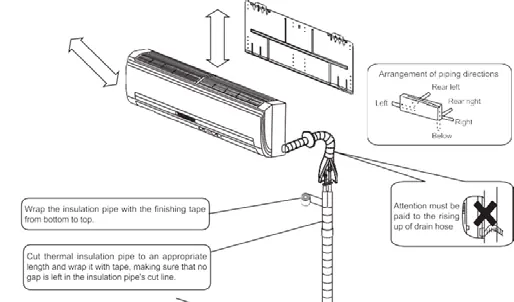

Minimalne odstępy i kierunki prowadzenia rur
Minimalne odstępy i kierunki prowadzenia rur
Dodatkowe zdjęcie montażowe ze strony 16
Dodatkowe zdjęcie montażowe ze strony 16
Dodatkowe zdjęcie montażowe ze strony 40
Dodatkowe zdjęcie montażowe ze strony 40

Instalacja jednostki zewnętrznej

Jednostka zewnętrzna powinna być umieszczona na solidnym, wypoziomowanym podłożu. Użyj dostarczonych podkładek antywibracyjnych. Należy zachować odpowiednie odstępy od ścian i innych przeszkód, aby zapewnić prawidłową wentylację. Unikaj miejsc, gdzie może gromadzić się śnieg lub gdzie występują gazy korozyjne.

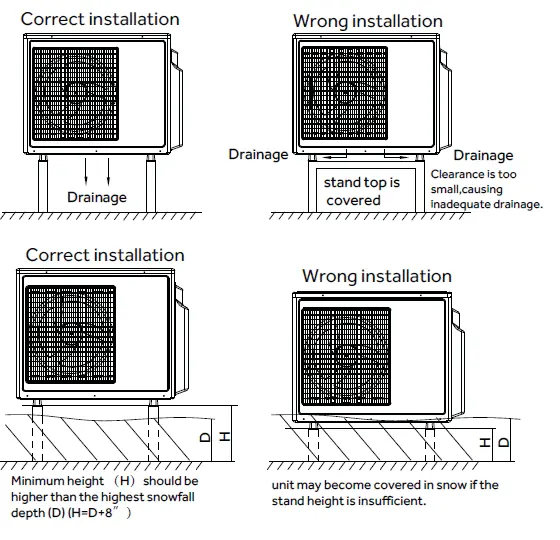

Prawidłowa i nieprawidłowa instalacja drenażu jednostki zewnętrznej
Prawidłowa i nieprawidłowa instalacja drenażu jednostki zewnętrznej

Podłączenia elektryczne i hydrauliczne

Wszystkie połączenia elektryczne muszą być wykonane zgodnie ze schematem. Używaj wyłącznie przewodów miedzianych o odpowiedniej wartości znamionowej. Połączenia rur miedzianych (linii chłodniczej) muszą być wykonane za pomocą narzędzia do kielichowania R32. Po połączeniu rur należy przeprowadzić test szczelności azotem, a następnie ewakuację systemu za pomocą pompy próżniowej.

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych

Uruchomienie i testy

Po zakończeniu instalacji i napełnieniu systemu (jeśli wymagane), przeprowadź test działania. Sprawdź, czy nie ma wycieków gazu, czy drenaż działa poprawnie i czy parametry pracy (temperatura chłodzenia/grzania) mieszczą się w normach.

Konfiguracja systemu ewakuacji
Konfiguracja systemu ewakuacji
