Instrukcja obsługi płyty gazowej Hotpoint 1R-2SR-1AUX-1TC
Kompletny przewodnik użytkownika dla płyty gazowej Hotpoint 1R-2SR-1AUX-1TC. Dowiedz się, jak bezpiecznie zainstalować, obsługiwać, czyścić i konserwować urządzenie oraz jak rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Płyta gazowa Hotpoint 1R-2SR-1AUX-1TC wymaga instalacji przez wykwalifikowanego technika. Do zapalenia palnika należy wcisnąć i przekręcić pokrętło w lewo, przytrzymując je przez 5-10 sekund po zapłonie. str. 6
Najważniejsze czynności
- Instalacja str. 5
- Zapalanie str. 6
Pierwsze uruchomienie
- Sprawdź szczelność połączeń gazowych wodą z mydłem po instalacji. str. 5
Problemy i rozwiązania
Palnik nie zapala
Sprawdź dopływ gazu i czystość otworów palnika.
str. 7
Płomień gaśnie
Przytrzymaj pokrętło dłużej przy zapalaniu.
str. 7Konserwacja i reset
- Czyszczenie rusztów str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie elektryczne | 220-240 V ~ 50-60 Hz - 0,6W | Parametry zasilania | str. 4 |
| Konfiguracja palników | 1R - 2SR - 1AUX - 1TC | Liczba i typ palników | str. 4 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 1
- Instalacja str. 5
- Codzienne użytkowanie str. 6
- Rozwiązywanie problemów str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji i użytkowania płyty gazowej Hotpoint 1R-2SR-1AUX-1TC. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa. Instalacja urządzenia musi być przeprowadzona przez wykwalifikowanego technika zgodnie z lokalnymi przepisami dotyczącymi instalacji gazowych i elektrycznych.
Opis urządzenia
Płyta wyposażona jest w 5 palników o różnych średnicach (Rapid, Semi-rapid, Auxiliary, Triple Crown) oraz odpowiadające im pokrętła sterujące. Urządzenie posiada zabezpieczenie przeciwwypływowe gazu, które automatycznie odcina dopływ paliwa w przypadku przypadkowego zgaśnięcia płomienia.
Instalacja
Urządzenie wymaga odpowiedniej wentylacji pomieszczenia. Podczas montażu należy przestrzegać wymiarów wycięcia w blacie (750x510 mm). Płytę należy zabezpieczyć za pomocą dostarczonych wsporników. Połączenie gazowe musi być wykonane za pomocą sztywnego lub elastycznego przewodu metalowego, z użyciem dostarczonej uszczelki. Po instalacji konieczne jest sprawdzenie szczelności połączeń za pomocą wody z mydłem.
Codzienne użytkowanie
- Zapalanie palnika: Wciśnij pokrętło i przekręć je w lewo do pozycji maksymalnego płomienia. Przytrzymaj pokrętło wciśnięte przez 5-10 sekund po zapaleniu, aby aktywować zabezpieczenie.
- Dobór naczyń: Używaj naczyń z płaskim dnem, których średnica odpowiada wielkości palnika. Nie używaj naczyń wystających poza krawędź płyty.
- Ograniczenia: Nie używaj płyt grillowych, kamieni do pieczenia ani naczyń z terakoty.
Czyszczenie i konserwacja
Przed czyszczeniem odłącz urządzenie od zasilania. Do czyszczenia powierzchni używaj ciepłej wody i neutralnego detergentu. Nie używaj myjek parowych, produktów ściernych ani żrących. Ruszty można myć w zmywarce, pamiętając o usunięciu przypalonych resztek jedzenia przed włożeniem ich do dolnego kosza.
Rozwiązywanie problemów
Jeśli palnik nie zapala się, sprawdź, czy dopływ gazu jest otwarty, czy butla nie jest pusta oraz czy otwory palnika nie są zatkane. Jeśli płomień gaśnie po zwolnieniu pokrętła, oznacza to, że zabezpieczenie nie nagrzało się wystarczająco – powtórz procedurę zapalania, przytrzymując pokrętło dłużej.
Informacje o producencie
Hotpoint
Praktyczna pomoc
Typowe problemy
Palnik nie zapala się
Sprawdź, czy dopływ gazu jest otwarty, czy butla nie jest pusta oraz czy otwory palnika nie są zatkane.
Płomień gaśnie po zwolnieniu pokrętła
Przytrzymaj pokrętło wciśnięte przez 5-10 sekund podczas zapalania, aby aktywować zabezpieczenie.
Niestabilne naczynia
Upewnij się, że dno naczynia jest płaskie i naczynie jest wyśrodkowane na palniku.
Przed użyciem
- Sprawdź, czy dopływ gazu jest zgodny z tabliczką znamionową.
- Upewnij się, że w pomieszczeniu jest odpowiednia wentylacja.
- Sprawdź, czy wszystkie części palnika są poprawnie zamontowane.
- Upewnij się, że używasz naczyń z płaskim dnem.
Ilustracje i schematy

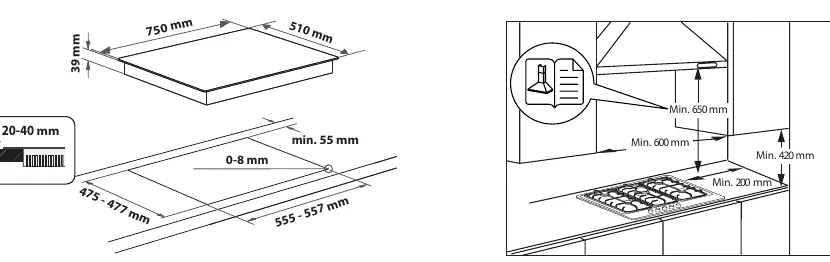

- Schemat instalacji pokazuje wymiary wycięcia w blacie (750x510mm).
- Schemat podłączenia gazu wskazuje na użycie uszczelki (C) i kolanka (A lub B).
Zgodność modelu
- Wymagana wentylacja pomieszczenia.
- Nie używać z zewnętrznymi wyłącznikami czasowymi.
- Nie używać do celów profesjonalnych.
