Instrukcja serwisowa laptopa HP 14s
Kompletny przewodnik serwisowy dla laptopa HP 14s. Znajdziesz tu szczegółowe procedury demontażu, listę części zamiennych, specyfikacje techniczne oraz instrukcje diagnostyki i odzyskiwania systemu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja jest przeznaczona wyłącznie dla autoryzowanych serwisantów HP. Zawiera szczegółowe procedury demontażu, wymiany podzespołów, diagnostyki sprzętowej oraz odzyskiwania systemu dla serii laptopów HP 14s. Przed przystąpieniem do jakichkolwiek prac serwisowych należy zapoznać się z wytycznymi dotyczącymi wyładowań elektrostatycznych (ESD) oraz przygotować odpowiednie narzędzia.
Opis urządzenia i komponenty
Laptop HP 14s wyposażony jest w procesory Intel Core 10. generacji. Instrukcja zawiera ilustrowany katalog części, który ułatwia identyfikację podzespołów takich jak: płyta główna, moduły pamięci, dyski (SATA/M.2), moduły WLAN/WWAN, wentylator, radiator oraz zespół wyświetlacza. Każdy element posiada przypisany numer części zamiennej (spare part number).
Procedury demontażu i wymiany części
Przed rozpoczęciem demontażu należy całkowicie wyłączyć komputer, odłączyć zasilacz oraz wszelkie urządzenia zewnętrzne. Należy zachować ostrożność przy obchodzeniu się z kablami i złączami ZIF. Kluczowe procedury obejmują:
- Demontaż pokrywy dolnej: Wymaga odkręcenia śrub i użycia narzędzia z tworzywa sztucznego.

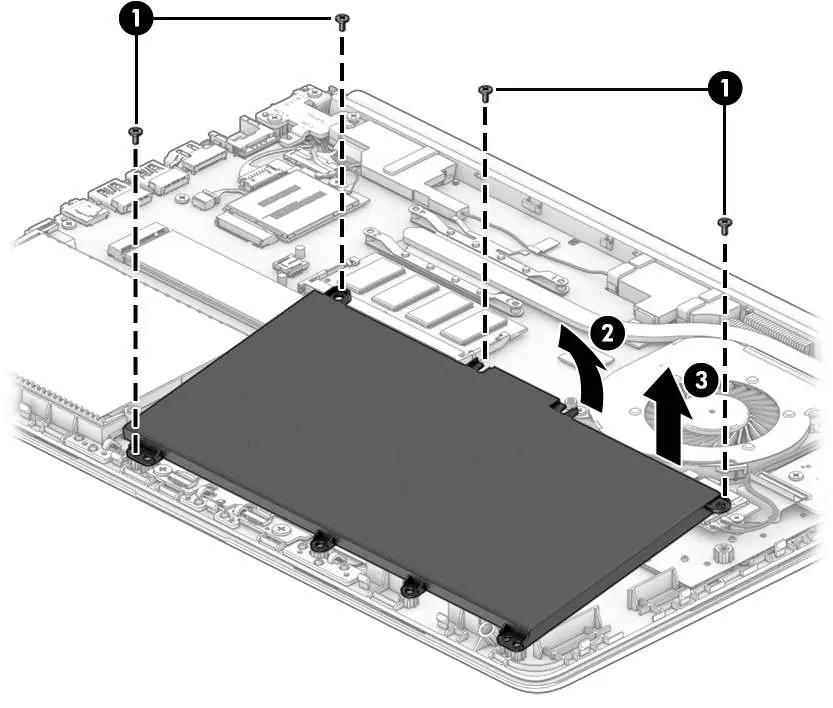

- Bateria: Należy odłączyć zasilanie i odkręcić śruby mocujące przed wyjęciem.
- Pamięć RAM i dyski: Dostęp do modułów pamięci i dysków (SSD/HDD) jest możliwy po zdjęciu pokrywy dolnej i baterii.

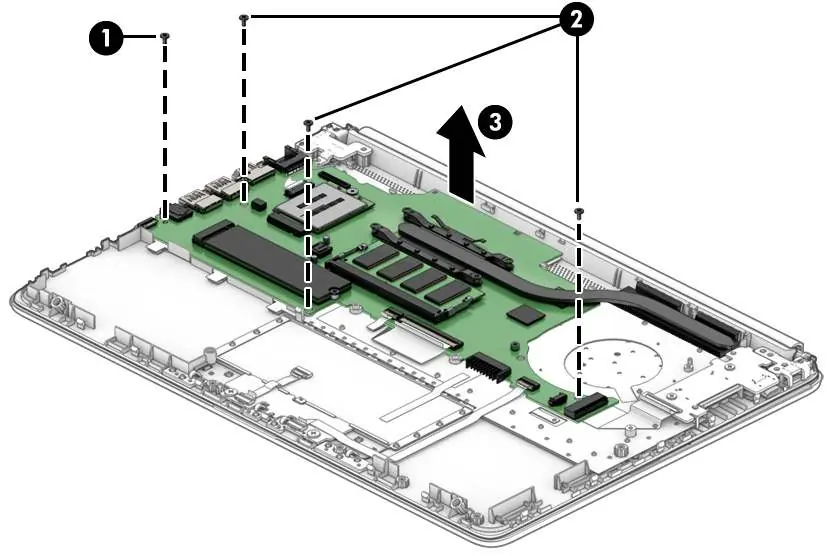

- Płyta główna: Wymaga odłączenia wszystkich kabli (wyświetlacza, anten, zasilania, klawiatury) przed wyjęciem.

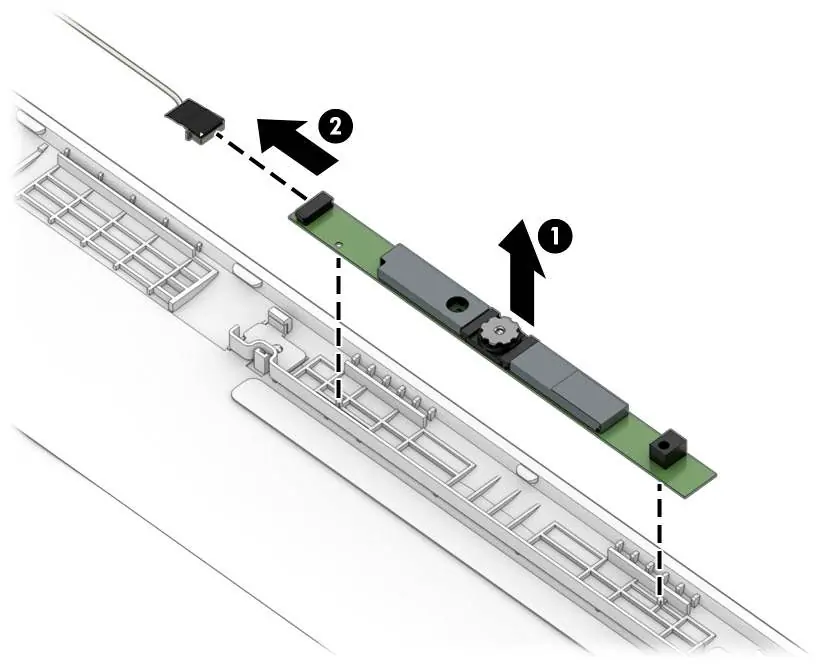

- Wyświetlacz: Demontaż obejmuje odłączenie anten i kabla wideo, a następnie odkręcenie zawiasów.
Diagnostyka i BIOS
Komputer posiada wbudowane narzędzia diagnostyczne HP PC Hardware Diagnostics (Windows oraz UEFI). Pozwalają one na testowanie podzespołów sprzętowych w przypadku awarii. Dostęp do Setup Utility (BIOS) uzyskuje się poprzez naciśnięcie klawisza F10 podczas uruchamiania komputera.
Odzyskiwanie systemu
W przypadku awarii systemu operacyjnego, użytkownik może skorzystać z narzędzi odzyskiwania systemu Windows lub HP Cloud Recovery. Instrukcja opisuje proces tworzenia nośników odzyskiwania oraz zmiany kolejności rozruchu (boot order) w BIOS.
Dane techniczne
Laptop HP 14s charakteryzuje się ekranem 14.0 cala (1920x1080), obsługą pamięci DDR4-2666 oraz różnymi konfiguracjami dysków (SATA 2.5" oraz M.2 PCIe). Zasilanie zapewnia zasilacz 65 W.
Informacje o producencie
HP Inc.
Praktyczna pomoc
Typowe problemy
Komputer nie uruchamia się
Sprawdź podłączenie zasilacza, naładuj baterię lub uruchom diagnostykę UEFI (klawisz F2 przy starcie).
Błąd dysku twardego
Sprawdź połączenie kabla dysku z płytą główną lub wymień dysk, jeśli diagnostyka wykaże uszkodzenie.
Przegrzewanie się urządzenia

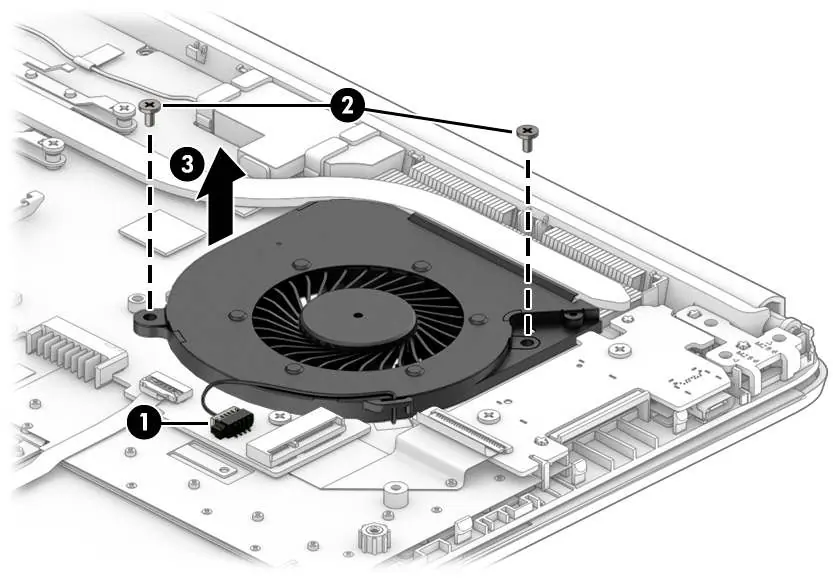

Wyczyść wentylator z kurzu i sprawdź stan radiatora (thermal module). Upewnij się, że otwory wentylacyjne nie są zasłonięte.
Przed użyciem
- Wyłącz komputer całkowicie (nie hibernacja).
- Odłącz zasilacz i wszystkie urządzenia zewnętrzne.
- Zapewnij bezpieczne stanowisko pracy z ochroną ESD (opaska uziemiająca).
- Przygotuj śrubokręt krzyżakowy Phillips P1 oraz narzędzie do podważania (pry tool).
- Zabezpiecz śruby, aby nie zgubić ich podczas demontażu.
Ilustracje i schematy

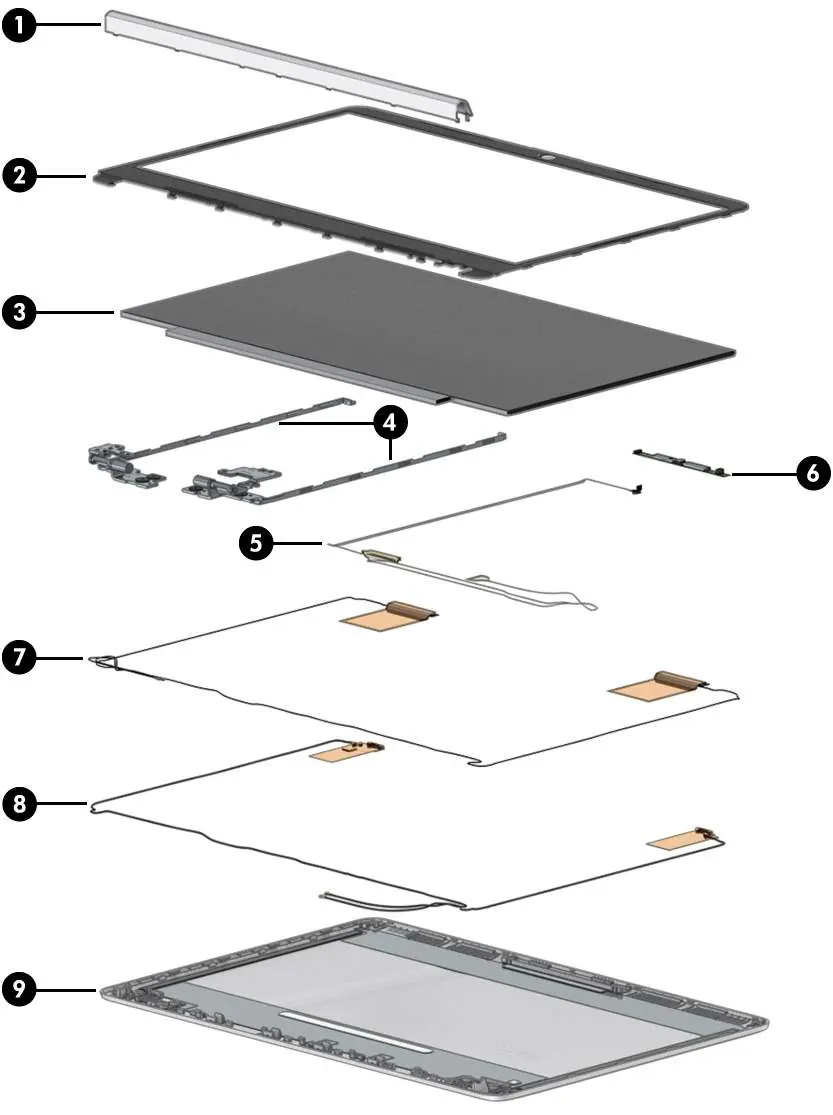

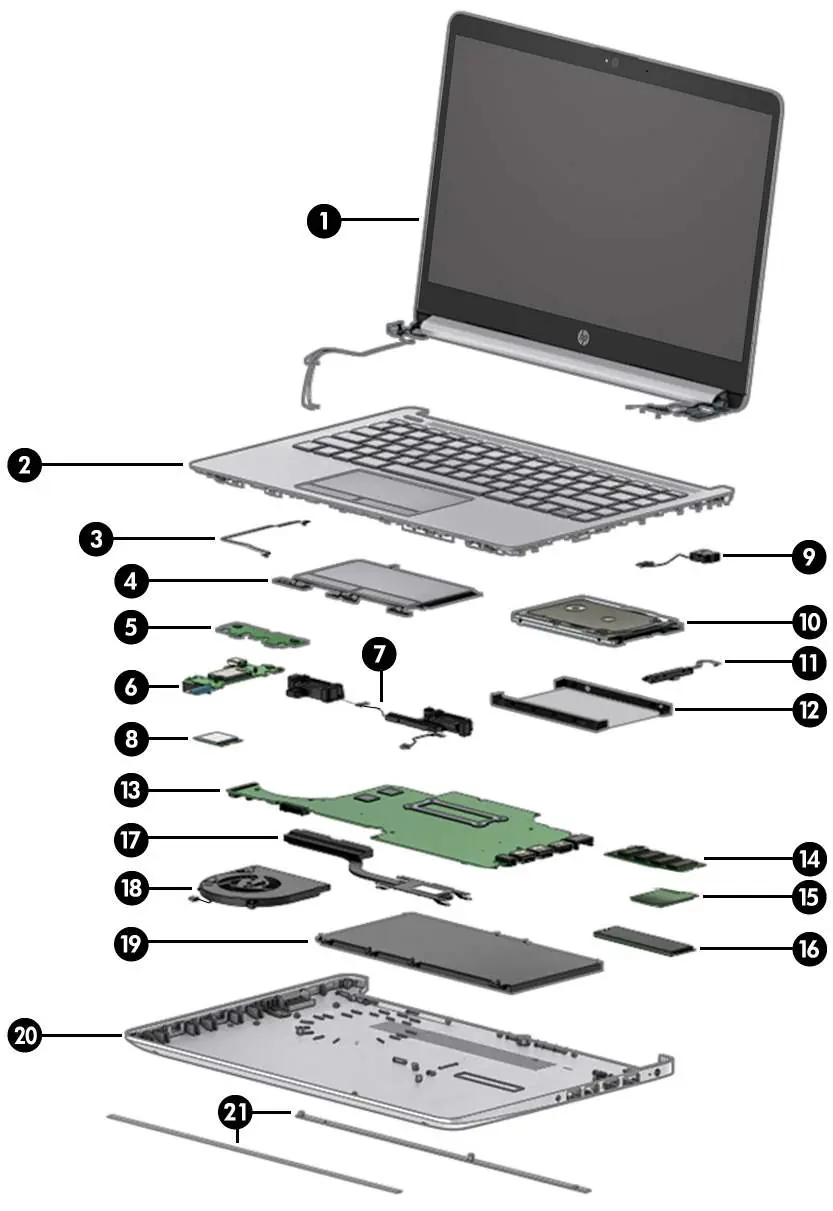

- Widoki rozstrzelone (exploded views) w rozdziale 3 pokazują kolejność demontażu i numery części zamiennych.
- Schematy w rozdziale 5 ilustrują krok po kroku demontaż poszczególnych podzespołów.
Zgodność modelu
- Części zamienne (np. klawiatura) mogą się różnić w zależności od wersji językowej.
- Wymiana modułów bezprzewodowych (WLAN/WWAN) wymaga użycia części autoryzowanych przez HP dla danego regionu.
