Instrukcja obsługi automatycznego stanowiska testowego transformatorów Huazheng HZBZ-IV...
Szybki przewodnik po automatycznym stanowisku testowym transformatorów Huazheng HZBZ-IV 10000KVA/33KV. Zawiera opis systemu, parametry techniczne, procedury testowe, funkcje zabezpieczeń oraz wymagania instalacyjne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
System HZBZ-IV to w pełni zautomatyzowane stanowisko przeznaczone do rutynowych, typowych i specjalnych testów transformatorów rozdzielczych o napięciu 11–33 kV. System wykorzystuje sterownik PLC oraz komputer przemysłowy do zarządzania procedurami testowymi, zapewniając wysoką niezawodność i bezpieczeństwo.
Opis urządzenia

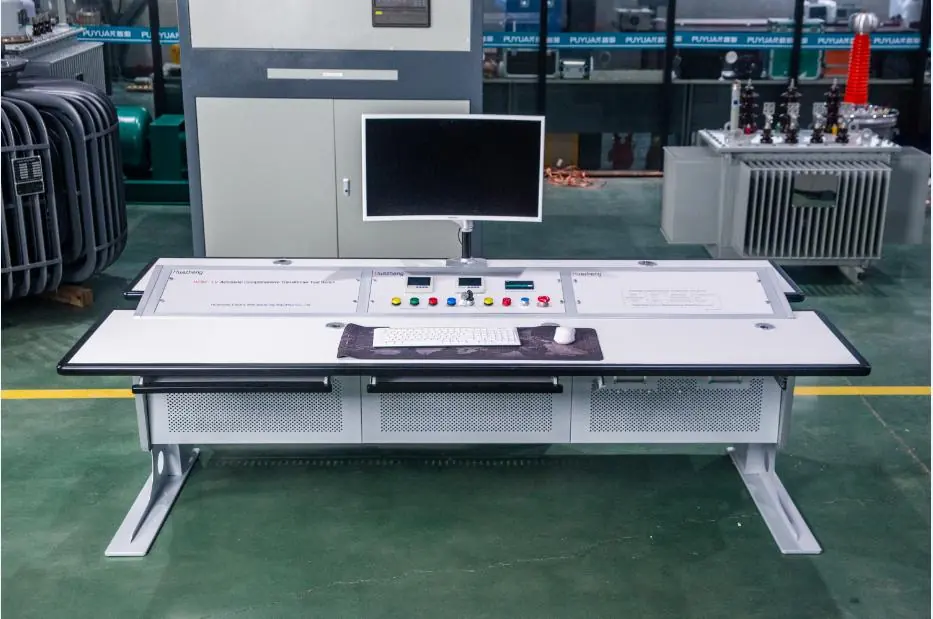

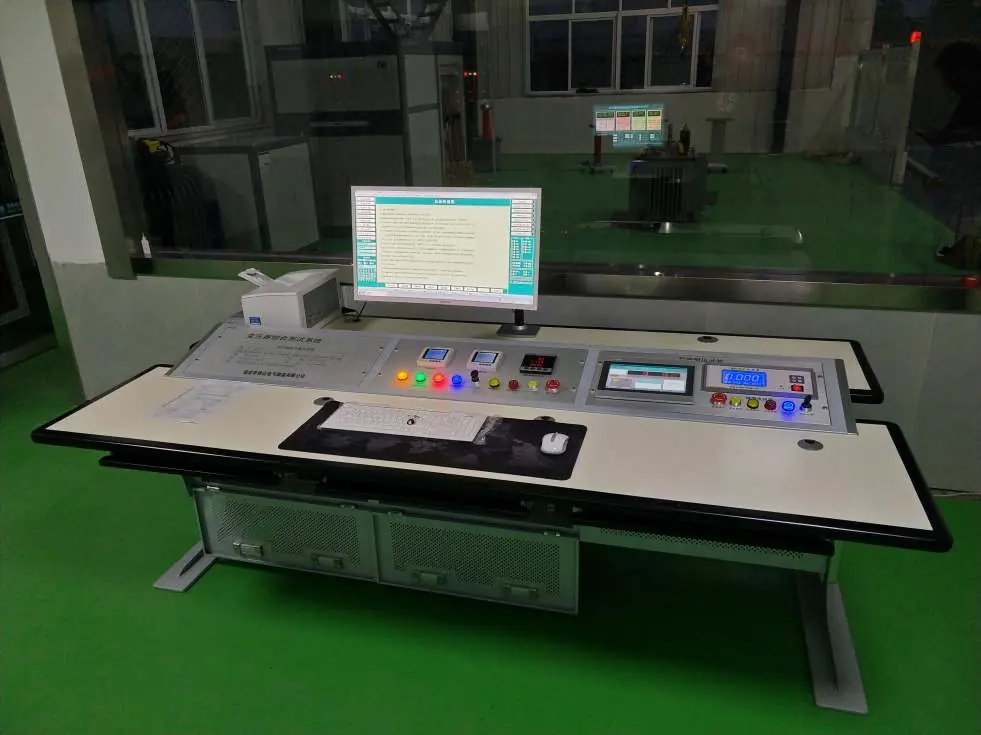

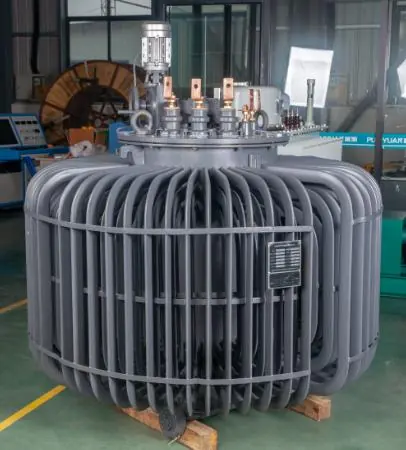

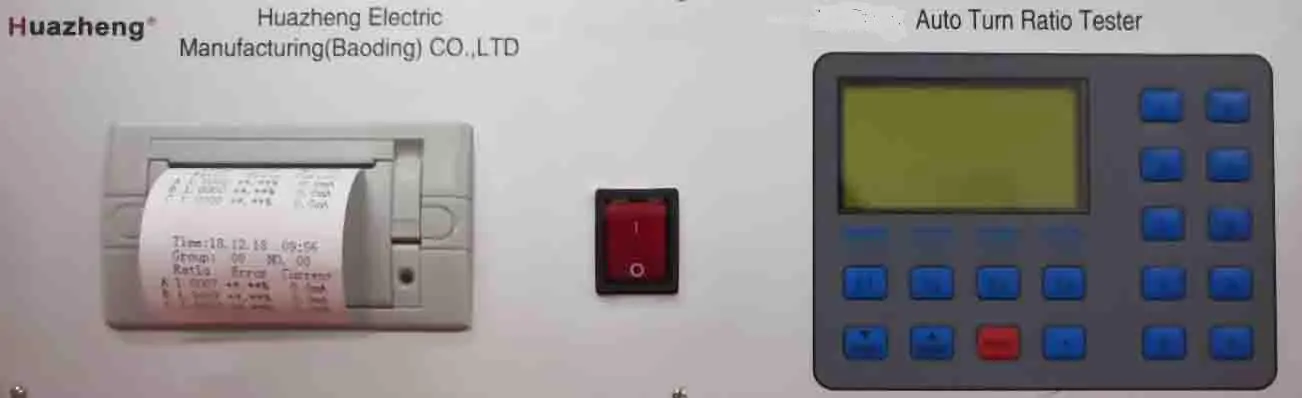

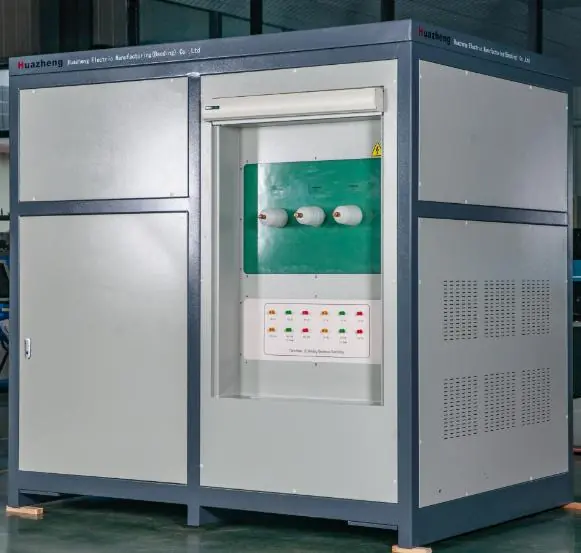

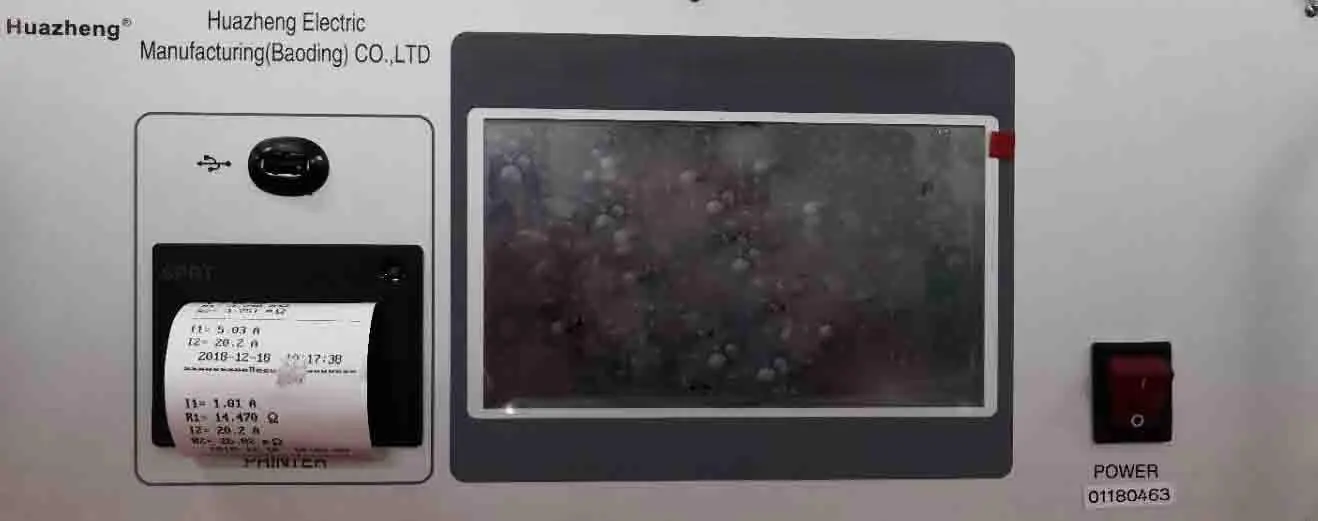

Stanowisko składa się z konsoli sterowniczej, szafy sterowniczej wysokiego i niskiego napięcia, zestawu przyrządów pomiarowych (miernik przekładni, analizator mocy, miernik rezystancji DC, miernik rezystancji izolacji, miernik strat dielektrycznych) oraz urządzeń wykonawczych (regulator napięcia, transformator pośredni, generator częstotliwości).
Obsługa i oprogramowanie

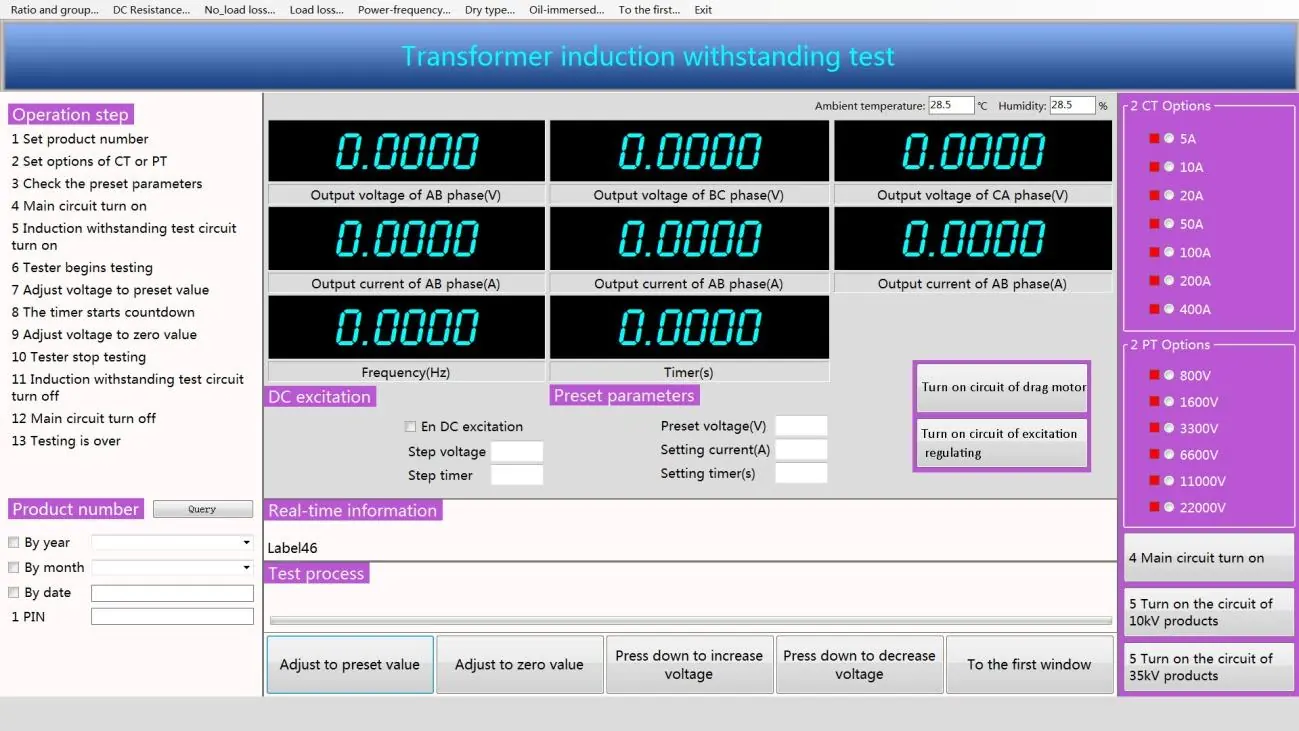

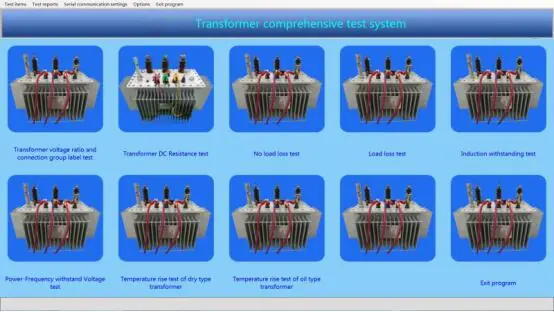

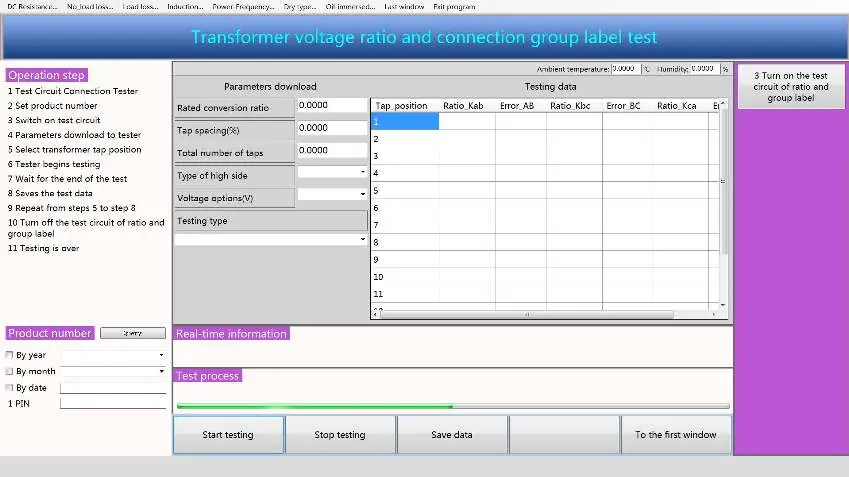

Oprogramowanie systemowe umożliwia pełną automatyzację testów, w tym pomiar przekładni, rezystancji DC, strat biegu jałowego, strat obciążenia oraz testy wytrzymałości napięciowej. Dane pomiarowe są automatycznie zapisywane w bazie danych, co pozwala na generowanie raportów w formacie Excel lub bezpośredni wydruk.
Bezpieczeństwo
System wyposażono w wielopoziomowe zabezpieczenia: przycisk awaryjnego zatrzymania, sygnalizację świetlną i dźwiękową, zabezpieczenia wejściowe i wyjściowe (przekaźniki nadprądowe), zabezpieczenia pomiarowe oraz funkcję "zero boost" (wymóg powrotu regulatora do zera przed rozpoczęciem testu).
Instalacja i wymagania
- Wymagane zasilanie: rozdzielnica o częstotliwości 50 Hz ±0,1 i prądzie nie mniejszym niż 500 A.
- Rezystancja uziemienia stanowiska nie może przekraczać 0,5 oma.
- Zaleca się wykonanie kanałów kablowych w podłodze przed montażem urządzenia.
Informacje o producencie
Huazheng Electric Manufacturing (Baoding) Co., Ltd.
Praktyczna pomoc
Typowe problemy
Regulator napięcia nie znajduje się w pozycji zerowej przed uruchomieniem.
System zablokuje transmisję mocy. Należy ręcznie lub automatycznie sprowadzić regulator do pozycji zerowej przed rozpoczęciem testu.
Wartości pomiarowe przekraczają zakres przyrządów.
System automatycznie wstrzyma test i wyda ostrzeżenie. W razie przekroczenia marginesu bezpieczeństwa nastąpi awaryjne odcięcie zasilania.
Przed użyciem
- Sprawdź, czy rezystancja uziemienia stanowiska wynosi ≤ 0,5 oma.
- Upewnij się, że zasilanie spełnia wymogi: 50 Hz ±0,1 i prąd ≥ 500 A.
- Sprawdź poprawność połączeń kablowych między szafą sterowniczą a transformatorem testowanym.
- Upewnij się, że wszystkie osłony i zabezpieczenia są sprawne.
- Sprawdź, czy przycisk awaryjnego zatrzymania nie jest wciśnięty.
Parametry w praktyce
- Zakres pomiaru przekładni
- 0,9 do 6000, z rozdzielczością min. 0,0001.
- Prąd wyjściowy (rezystancja DC)
- Do 20 A, umożliwiający testy transformatorów do 35 kV.
- Klasa dokładności przekładników
- 0,1 dla prądowych i napięciowych urządzeń pomiarowych.
Ilustracje i schematy
- Schemat blokowy systemu: Zasilanie 380V/50Hz -> Stanowisko testowe -> Regulator napięcia -> Transformator pośredni -> Przekładnik prądowy -> Transformator testowany.
Zgodność modelu
- System obsługuje transformatory o pojemności od 2,5 kVA do 10 000 kVA.
- Obsługiwane napięcia pierwotne: poniżej 11 kV lub poniżej 33 kV w zależności od konfiguracji.
