Instrukcja montażu lampy ściennej Hunter Lochemeade 2-Light
Pobierz instrukcję montażu lampy ściennej Hunter Lochemeade 2-Light. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować oprawę i dbać o urządzenie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa ścienna Hunter Lochemeade 2-Light wymaga montażu do puszki elektrycznej z zachowaniem standardowych zasad podłączenia przewodów (faza, neutralny, uziemienie) oraz zabezpieczenia oprawy nakrętkami kołpakowymi. str. 1
Najważniejsze czynności
- Wyłącz zasilanie w skrzynce bezpieczników przed rozpoczęciem prac. str. 1
- Podłącz przewody: czarny do czarnego, biały do białego, uziemienie do śruby uziemiającej. str. 1
Problemy i rozwiązania
Brak przewodu uziemiającego
Skontaktuj się z wykwalifikowanym elektrykiem.
str. 1Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyść oprawę miękką bawełnianą lub mikrofibrową ściereczką. Nie rozpylaj środków czyszczących bezpośrednio na lampę. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga | 1.60 kg | Waga oprawy | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy montażu lampy ściennej z serii Hunter Lochemeade (modele 19778, 19779, 19780). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników, aby uniknąć ryzyka porażenia prądem. Upewnij się, że miejsce montażu jest w stanie utrzymać wagę oprawy wynoszącą 1,60 kg.
Przygotowanie do instalacji
- Wyłącz zasilanie w głównym wyłączniku.
- Usuń starą oprawę oświetleniową i przygotuj puszkę elektryczną.
- Przygotuj niezbędne narzędzia: śrubokręt, szczypce oraz ściągacz izolacji.
- Upewnij się, że posiadasz wszystkie elementy zestawu wymienione w instrukcji.
Podłączanie przewodów
Podłącz przewody zgodnie z poniższym schematem:
- Przewód fazowy (Live): Czarny przewód zasilania do czarnego przewodu oprawy.
- Przewód neutralny (Neutral): Biały przewód zasilania do białego przewodu oprawy.
- Uziemienie (Ground): Przewód uziemiający (zielony lub miedziany) do śruby uziemiającej na wsporniku montażowym.
Wszystkie połączenia należy zabezpieczyć złączkami przewodów. Jeśli w instalacji brakuje przewodu uziemiającego, należy skontaktować się z wykwalifikowanym elektrykiem.

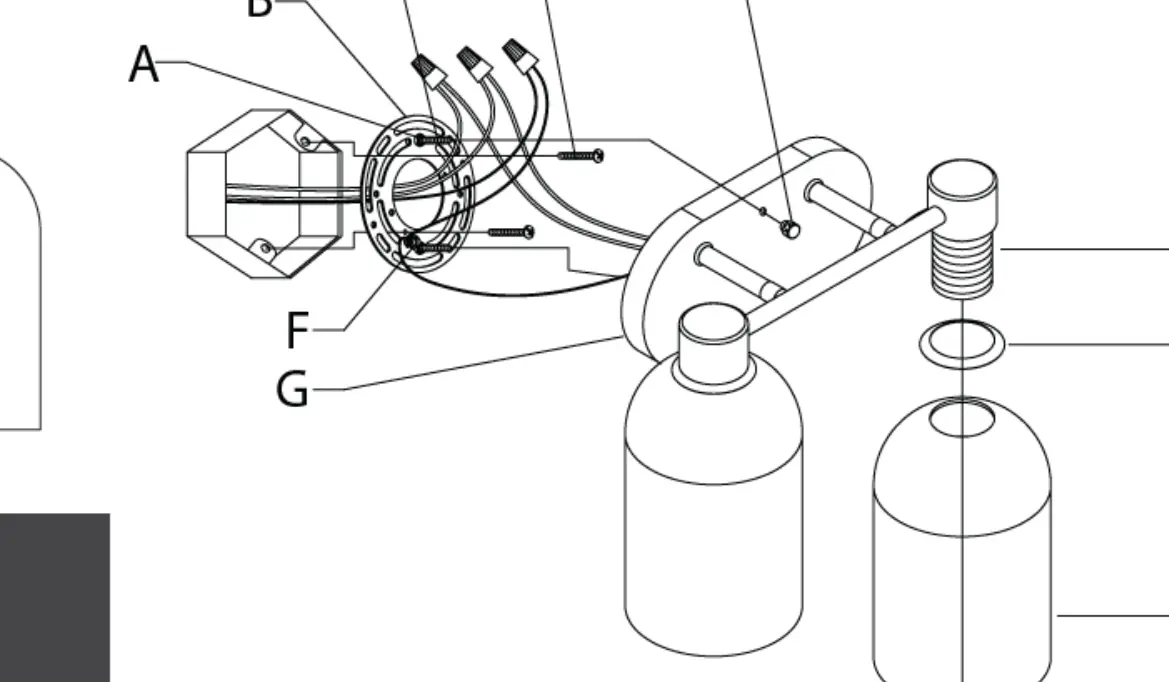

Montaż końcowy
Po poprawnym podłączeniu przewodów:
- Zamocuj płytę montażową do puszki elektrycznej za pomocą śrub.
- Dopasuj płytę tak, aby przylegała płasko do ściany.
- Zamontuj oprawę na śrubach montażowych i zabezpiecz ją nakrętkami kołpakowymi.
- Zainstaluj klosze oraz żarówki (brak w zestawie) zgodnie ze specyfikacją oprawy.
- Włącz zasilanie i przetestuj działanie lampy.
Czyszczenie i konserwacja
Oprawę należy czyścić delikatnie, używając miękkiej bawełnianej lub mikrofibrowej ściereczki. Nie należy rozpylać środków czyszczących bezpośrednio na powierzchnię lampy, aby uniknąć uszkodzeń wykończenia.
Informacje o producencie
Hunter
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w instalacji
Nie kontynuuj montażu. Skontaktuj się z wykwalifikowanym elektrykiem w celu zapewnienia bezpiecznego uziemienia.
Ryzyko porażenia prądem
Zawsze wyłączaj zasilanie w skrzynce bezpieczników przed rozpoczęciem jakichkolwiek prac przy oprawie.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj śrubokręt, szczypce i ściągacz izolacji
- Sprawdź, czy w puszce elektrycznej znajduje się przewód uziemiający
- Upewnij się, że miejsce montażu wytrzyma obciążenie 1,60 kg
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat połączeń: Czarny do czarnego, biały do białego, miedziany/zielony do śruby uziemiającej.
- Montaż: Płyta montażowa przykręcana do puszki, oprawa mocowana nakrętkami kołpakowymi.
Zgodność modelu
- Produkt wymaga żarówek (brak w zestawie).
- Nie przekraczaj maksymalnej mocy żarówek określonej dla oprawy.
