Instrukcja montażu kabiny prysznicowej Insignia 1100L | 1200L Monochrome Series
Kompletny przewodnik montażu i obsługi kabiny prysznicowej Insignia 1100L oraz 1200L z serii Monochrome. Dowiedz się, jak poprawnie zainstalować brodzik, podłączyć systemy wodne i elektryczne, skonfigurować panel sterowania oraz...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do montażu kabiny prysznicowej Insignia 1100L/1200L należy sprawdzić zawartość wszystkich opakowań. Produkt jest przeznaczony do samodzielnego montażu (DIY), jednak w razie wątpliwości zaleca się skorzystanie z usług profesjonalisty. Ze względu na twardą wodę, zaleca się instalację zmiękczacza wody, aby uniknąć osadzania się kamienia, który może uszkodzić elementy kabiny. Kabina jest konstrukcją wolnostojącą i nie powinna być na stałe przytwierdzana do ścian ani podłogi.
Wymagania instalacyjne
- Ciśnienie wody: Zalecane ciśnienie wynosi od 2.5 do 3.4 BAR. Nie należy przekraczać 3.4 BAR.
- Przyłącza wodne: Należy stosować elastyczne węże w oplocie (WRAS approved). Zabrania się stosowania sztywnych rur oraz klejonych połączeń.
- Elektryka: Wersja z parą wymaga zasilania 220-240V AC (3kW). Wersja bez pary wymaga 100-240V AC (12V DC/1500mA). Prace elektryczne muszą być wykonane zgodnie z lokalnymi przepisami przez wykwalifikowanego elektryka.
Montaż krok po kroku

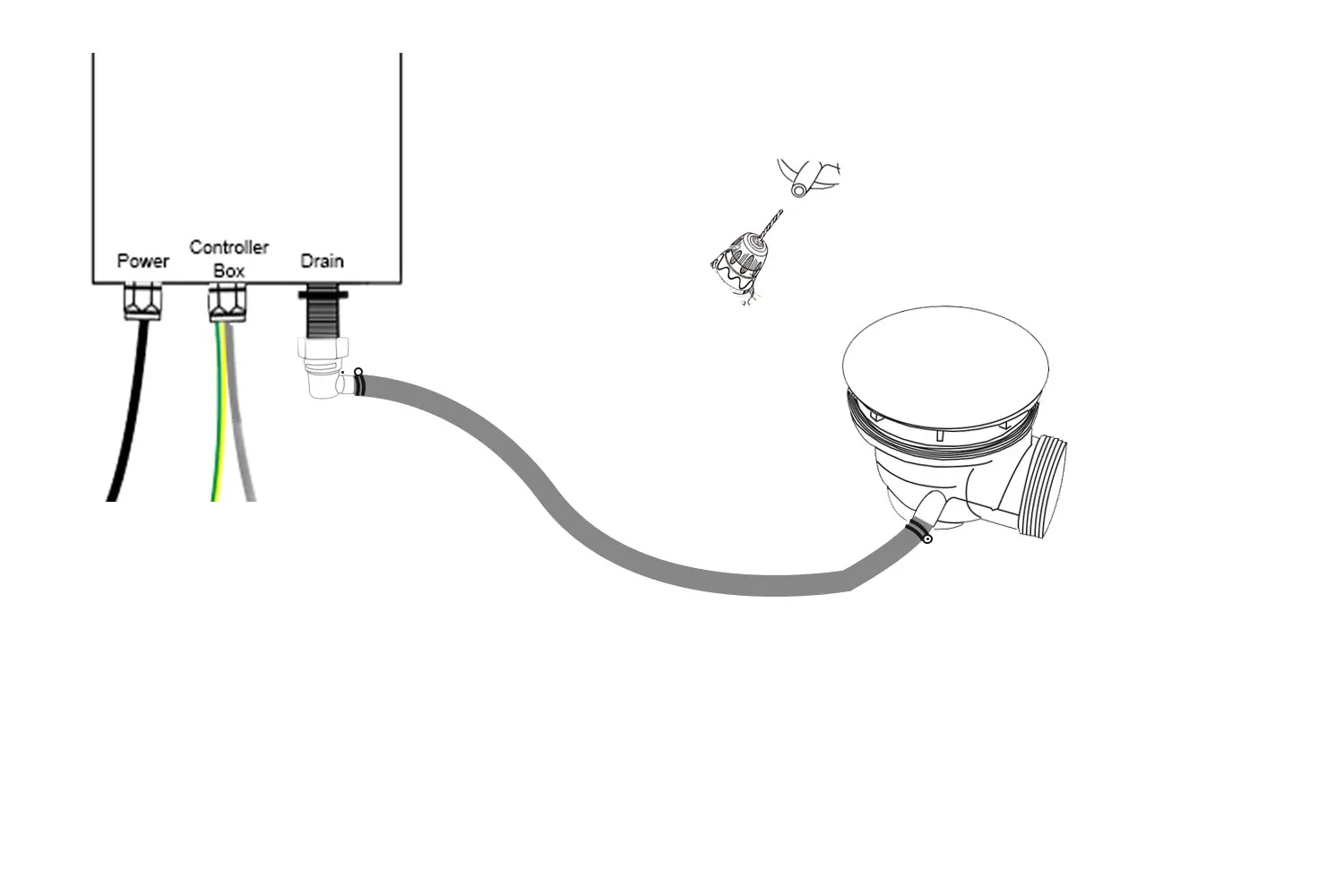

- Brodzik: Wypoziomuj brodzik i podłącz odpływ. Upewnij się, że spigot (wersja z parą) jest przewiercony.
- Stelaż: Połącz elementy stelaża za pomocą dostarczonych klipsów zabezpieczających.
- Uszczelnienie: Nałóż uszczelniacz RubberGum na podniesione sekcje brodzika. Nie dopuszczaj do kontaktu z silikonem.
- Panele: Zamontuj panele tylne, dociskając je mocno do uszczelniacza. Nie przykręcaj paneli do brodzika.
- Wyposażenie: Zainstaluj system AMI (aromaterapia), kolumnę prysznicową, stałe panele szklane, uszczelki, dach oraz drzwi z rolkami.
Obsługa panelu sterowania
Panel sterowania umożliwia obsługę oświetlenia, funkcji pary, radia FM oraz Bluetooth. Po włączeniu zasilania, panel można odblokować przyciskiem kłódki. Funkcja pary pozwala na ustawienie czasu i temperatury (maks. 60°C). Podczas korzystania z aromaterapii (system AMI), należy używać dedykowanych padów nasączonych olejkami eterycznymi.
Bezpieczeństwo
Nigdy nie pozostawiaj dzieci bez opieki w kabinie. Funkcja pary jest przeznaczona wyłącznie dla osób dorosłych. W przypadku złego samopoczucia należy natychmiast opuścić kabinę. Po zakończeniu korzystania z kabiny zawsze wyłącz zasilanie elektryczne i dopływ wody.
Informacje o producencie
Insignia
Praktyczna pomoc
Typowe problemy
Wycieki wody
Sprawdź szczelność wszystkich połączeń, upewnij się, że RubberGum został poprawnie nałożony i nie styka się z silikonem.
Brak pary
Sprawdź, czy generator pary jest poprawnie podłączony i czy woda dopływa do urządzenia.
Problemy z ciśnieniem
Zalecane ciśnienie to 2.5-3.4 BAR. Jeśli masz system grawitacyjny, może być wymagana pompa.
Przed użyciem
- Sprawdź zawartość wszystkich pudełek przed rozpoczęciem montażu.
- Upewnij się, że masz odpowiednie narzędzia (wiertarka, poziomica, śrubokręt).
- Zainstaluj zmiękczacz wody, jeśli woda jest twarda.
- Sprawdź, czy wszystkie połączenia są wodoszczelne przed finalnym ustawieniem kabiny.
- Przetestuj funkcje (prysznic, dysze) przed zakończeniem montażu.
Parametry w praktyce
- Ciśnienie wody
- Zalecane 2.5-3.4 BAR. Nie przekraczać 3.4 BAR.
- Zasilanie (wersja z parą)
- 220-240V AC, 3kW.
- Zasilanie (wersja bez pary)
- 100-240V AC, 12V DC/1500mA.
Ilustracje i schematy
- Schematy pokazują montaż brodzika, stelaża, paneli tylnych, kolumny, dachu oraz drzwi.

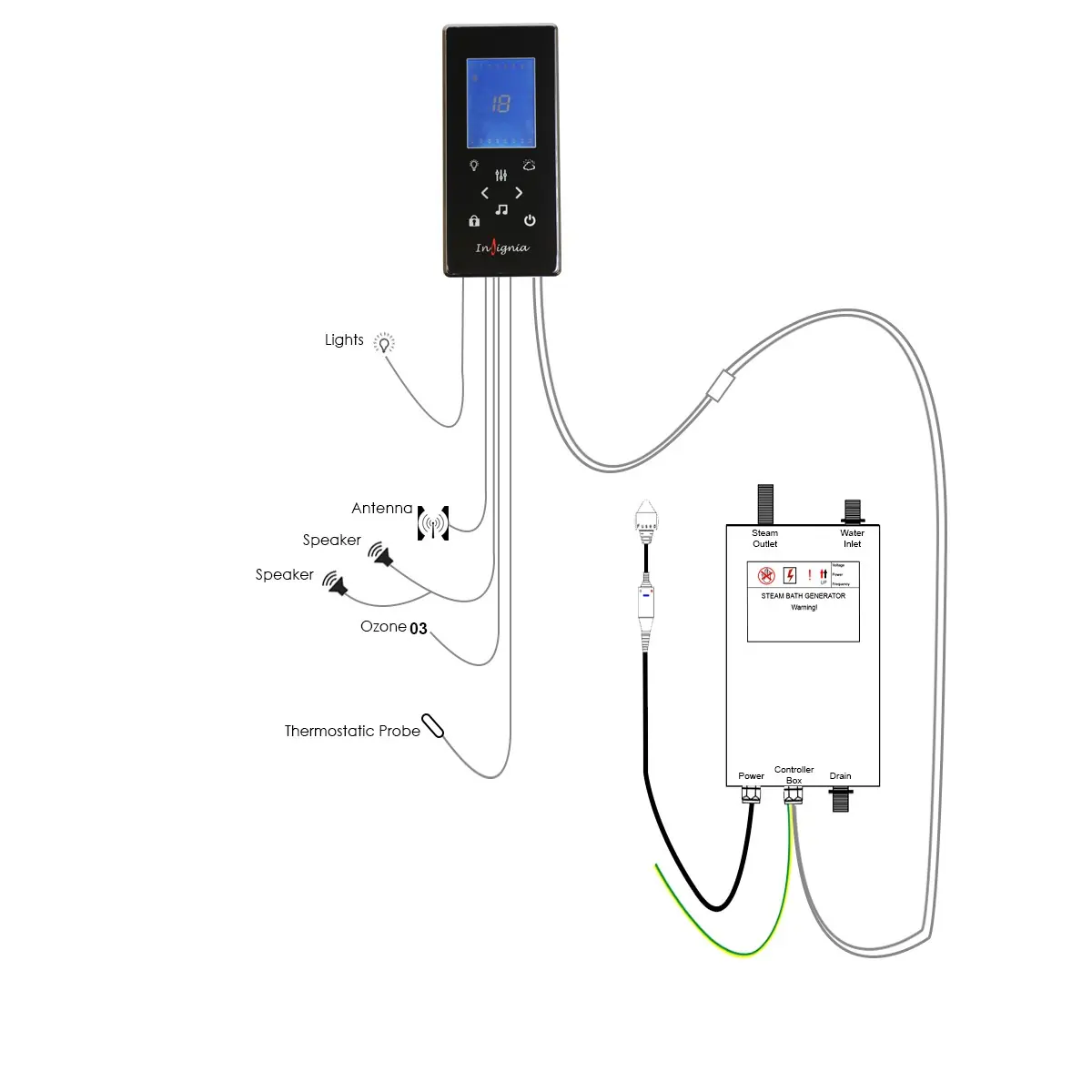

- Schematy elektryczne i wodne dla wersji z generatorem pary.
