Instrukcja obsługi telewizora LED Insignia 40" 1080p 60Hz
Szybki przewodnik po instrukcji obsługi telewizora LED Insignia 40" 1080p 60Hz. Dowiedz się, jak zainstalować podstawę, zamontować telewizor na ścianie, podłączyć urządzenia zewnętrzne, skonfigurować ustawienia obrazu i dźwięku oraz...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące bezpiecznego użytkowania, instalacji oraz konfiguracji telewizora LED Insignia 40". Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa, w tym z zaleceniami dotyczącymi montażu ściennego i unikania zagrożeń elektrycznych.
Instalacja telewizora
Telewizor można ustawić na podstawie lub zamontować na ścianie.

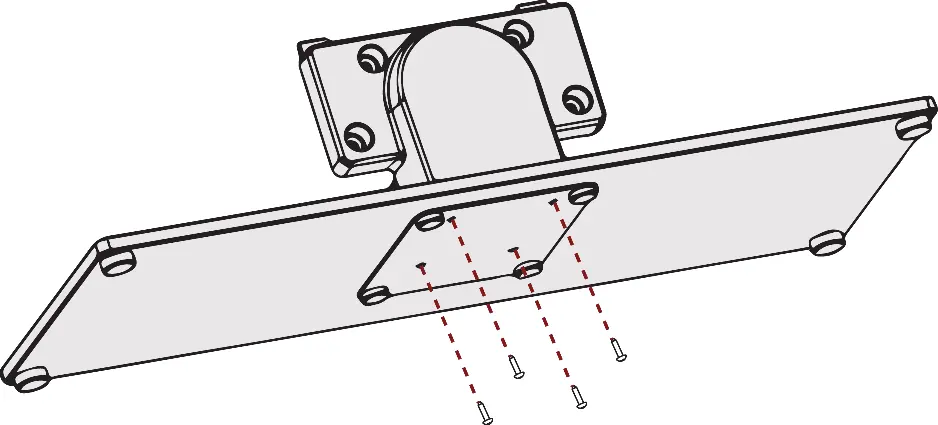

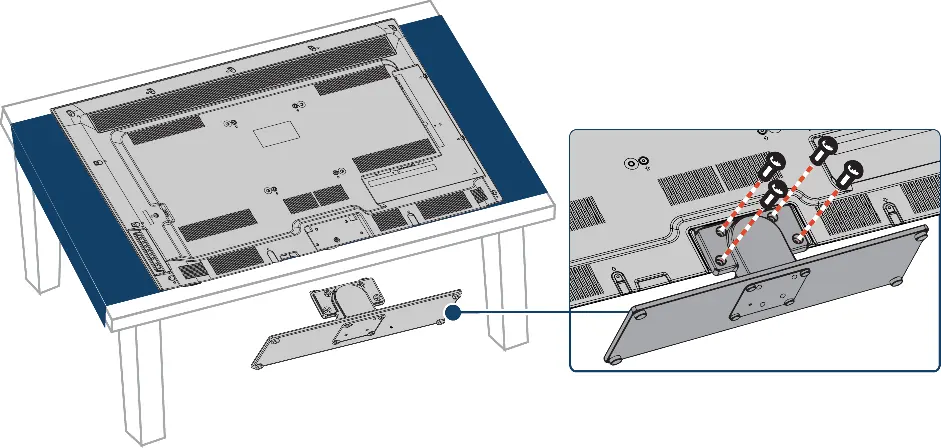

- Montaż podstawy: Wyrównaj kolumnę podstawy z podstawą i zabezpiecz ją czterema dołączonymi śrubami ST4 x 16 mm. Następnie przymocuj kolumnę do telewizora za pomocą czterech śrub M5 x 12 mm.

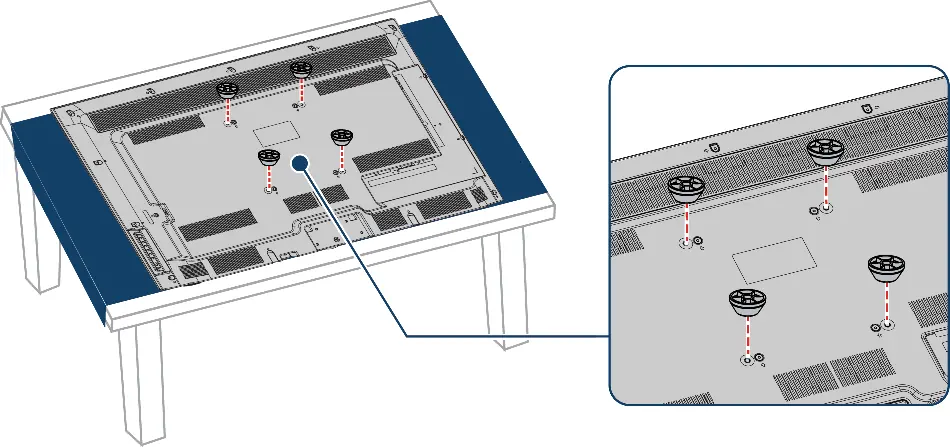

- Montaż ścienny: Telewizor posiada cztery otwory montażowe VESA (200 x 200 mm). Upewnij się, że używasz uchwytu ściennego zgodnego z wagą telewizora i zabezpiecz go, używając wszystkich czterech otworów montażowych.

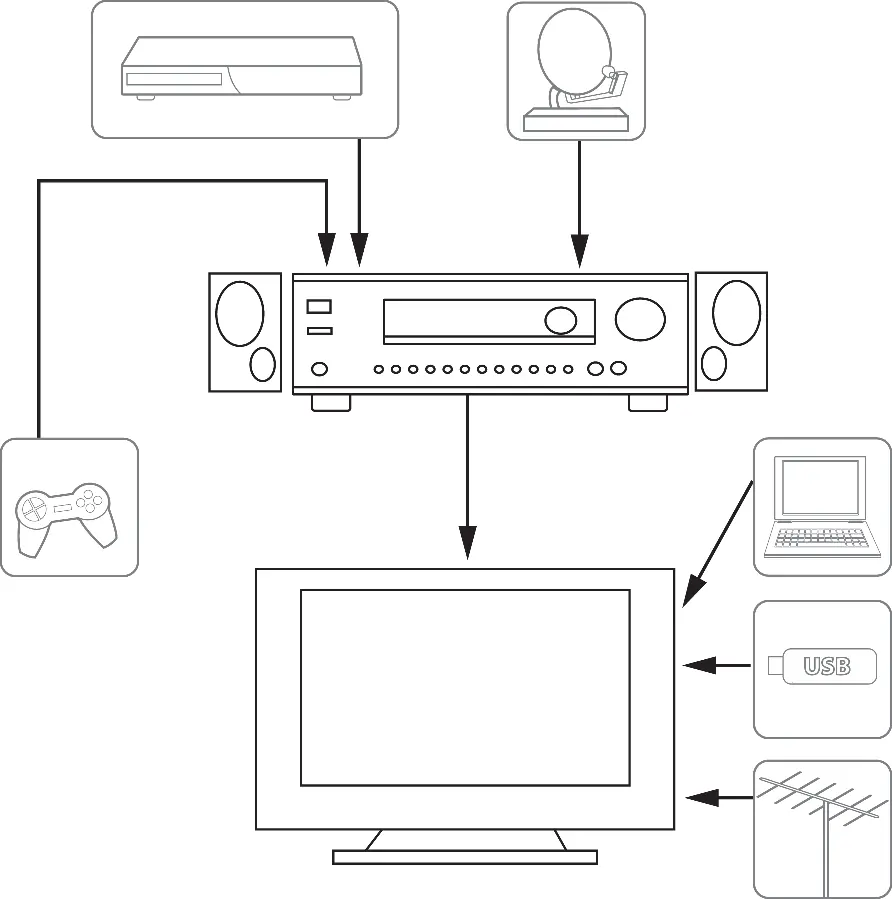

Podłączanie urządzeń zewnętrznych
Telewizor oferuje wiele opcji połączeń dla najlepszej jakości obrazu i dźwięku:
- HDMI: Najlepsza jakość obrazu i dźwięku. Idealne dla odtwarzaczy Blu-ray, konsol do gier i komputerów.
- Component Video: Lepsza jakość niż AV lub Coaxial. Wymaga oddzielnego połączenia audio.
- AV (Composite): Standardowa jakość połączenia.
- Coaxial: Podstawowe połączenie dla anteny lub telewizji kablowej.
Obsługa telewizora
Podstawowe funkcje można obsługiwać za pomocą przycisków na obudowie telewizora lub pilota zdalnego sterowania. Pilot umożliwia dostęp do menu ekranowego, wybór źródła sygnału, regulację głośności oraz zmianę kanałów. Funkcja INlink (HDMI CEC) pozwala na sterowanie kompatybilnymi urządzeniami HDMI za pomocą pilota telewizora.
Ustawienia obrazu i dźwięku
Użytkownik może dostosować parametry obrazu (tryby: Vivid, Standard, Energy Savings, Movie, Game, Custom) oraz dźwięku (tryby: Standard, Theater, Music, News, Custom) w menu ustawień. Dostępne są również zaawansowane opcje, takie jak redukcja szumów, adaptacyjny kontrast oraz ustawienia napisów (Closed Captioning).
Rozwiązywanie problemów
W przypadku problemów z telewizorem, takich jak brak obrazu, dźwięku lub problemy z pilotem, należy sprawdzić połączenia kablowe, upewnić się, że wybrano właściwe źródło wejścia (INPUT) oraz sprawdzić stan baterii w pilocie. W razie potrzeby można przywrócić ustawienia fabryczne telewizora.
Dane techniczne
Telewizor posiada ekran o przekątnej 40 cali, rozdzielczość 1080p oraz częstotliwość odświeżania 60Hz. Pobór mocy wynosi 70W w trybie pracy i poniżej 1W w trybie czuwania.
Informacje o producencie
Insignia
Praktyczna pomoc
Typowe problemy
Brak obrazu i dźwięku
Sprawdź, czy przewód zasilający jest podłączony, czy wybrano właściwe źródło wejścia (INPUT) oraz czy kable są poprawnie podłączone.
Obraz nie wypełnia ekranu (czarne pasy)
Naciśnij przycisk ASPECT na pilocie, aby zmienić format obrazu.
Pilot nie działa
Sprawdź baterie, usuń przeszkody między pilotem a czujnikiem telewizora i upewnij się, że celujesz bezpośrednio w czujnik.
Brak sygnału
Sprawdź połączenia kablowe anteny lub urządzenia zewnętrznego i upewnij się, że wybrano właściwe źródło wejścia.
Przed użyciem
- Sprawdź zawartość opakowania (telewizor, pilot, baterie, podstawa, śruby).
- Przygotuj miękką, czystą powierzchnię do montażu podstawy.
- Upewnij się, że masz odpowiednie kable do podłączenia urządzeń zewnętrznych.
- Zainstaluj baterie w pilocie.
- Podłącz przewód zasilający do gniazdka.
Parametry w praktyce
- Częstotliwość odświeżania
- 60Hz.
Ilustracje i schematy
- Schemat podłączenia podstawy: Wyrównaj kolumnę podstawy z podstawą i zabezpiecz śrubami.
- Schemat montażu ściennego: Użyj czterech otworów VESA z tyłu telewizora.

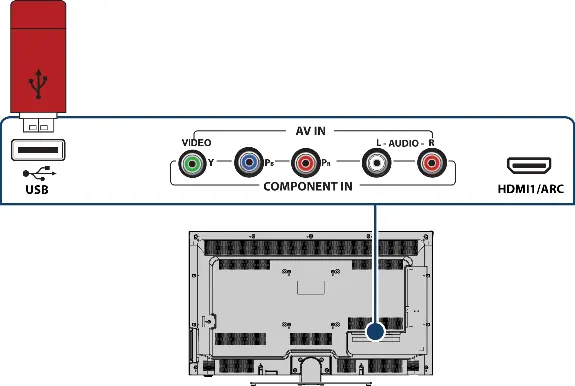

- Schemat portów: Z tyłu i z boku znajdują się wejścia HDMI, USB, Component/AV oraz wyjścia audio.
Zgodność modelu
- Telewizor obsługuje urządzenia HDMI CEC (INlink).
- Port USB obsługuje pliki JPEG.
- Wymagany uchwyt ścienny zgodny z VESA 200x200.
