Instrukcja obsługi telewizora Insignia 32" 1080p 60Hz LED TV
Szybki przewodnik instalacji i obsługi telewizora Insignia 32" 1080p 60Hz LED TV (NS-32D510NA19). Dowiedz się, jak zamontować podstawę, powiesić telewizor na ścianie, podłączyć urządzenia zewnętrzne oraz skonfigurować pilot.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja zawiera podstawowe informacje dotyczące instalacji i konfiguracji telewizora Insignia 32" 1080p 60Hz LED TV. Przed przystąpieniem do użytkowania upewnij się, że wszystkie urządzenia zewnętrzne są podłączone przed włożeniem wtyczki zasilania do gniazdka.

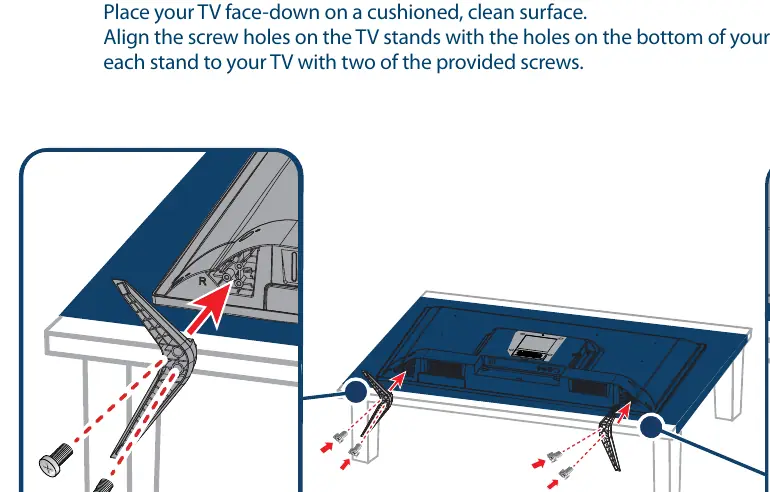

Montaż podstawy
Aby zamontować podstawę telewizora:
- Połóż telewizor ekranem do dołu na czystej, miękkiej powierzchni, aby uniknąć zarysowań.
- Dopasuj otwory na śruby w podstawkach do otworów w dolnej części telewizora.
- Przykręć każdą podstawkę za pomocą dwóch dołączonych śrub M4 (długość 12 mm).

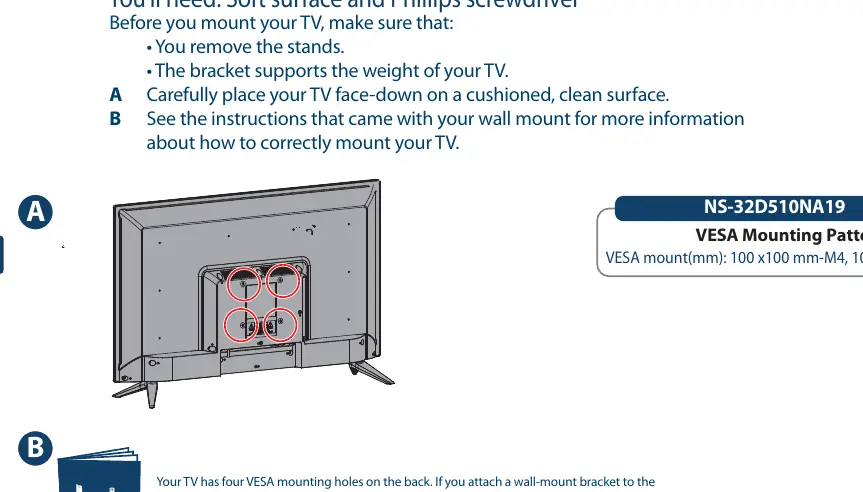

Montaż ścienny
Jeśli nie używasz podstawy, możesz zamontować telewizor na ścianie:
- Upewnij się, że uchwyt ścienny obsługuje wagę telewizora.
- Zdejmij podstawki przed montażem.
- Telewizor posiada otwory montażowe VESA 100x100 mm.
- Użyj śrub M4 o długości 10 mm.
- Uwaga: Użyj wszystkich czterech otworów montażowych, aby uniknąć uszkodzenia telewizora lub ryzyka upadku.

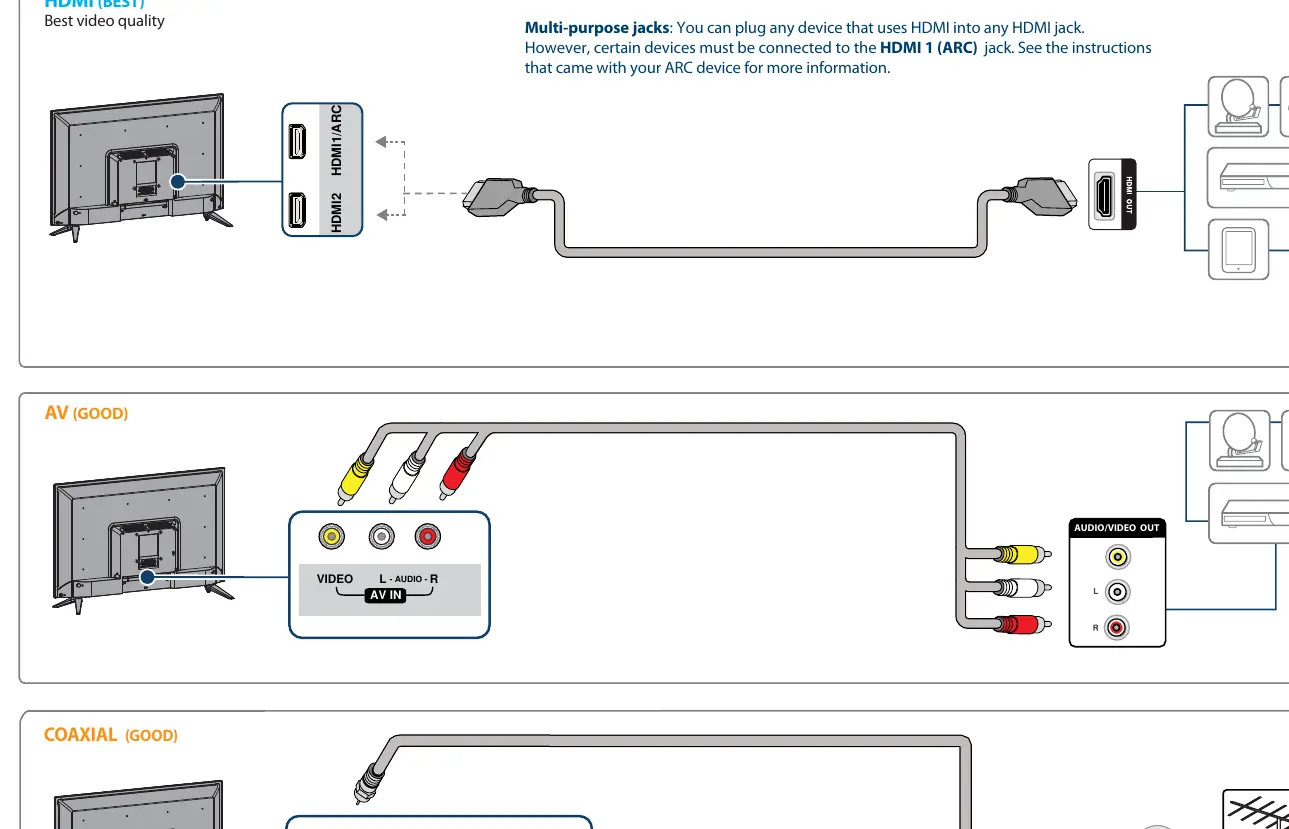

Podłączanie urządzeń
Telewizor oferuje różne opcje połączeń:
- HDMI (Najlepsza jakość): Użyj kabla HDMI do podłączenia odtwarzaczy DVD, Blu-ray, konsol do gier lub dekoderów. Port HDMI 1 (ARC) jest zalecany dla urządzeń obsługujących zwrotny kanał audio.
- AV (Dobra jakość): Użyj kabla AV (żółty, biały, czerwony) dla starszych urządzeń.
- Koncentryczne (Dobra jakość): Użyj dla anteny lub kablówki.

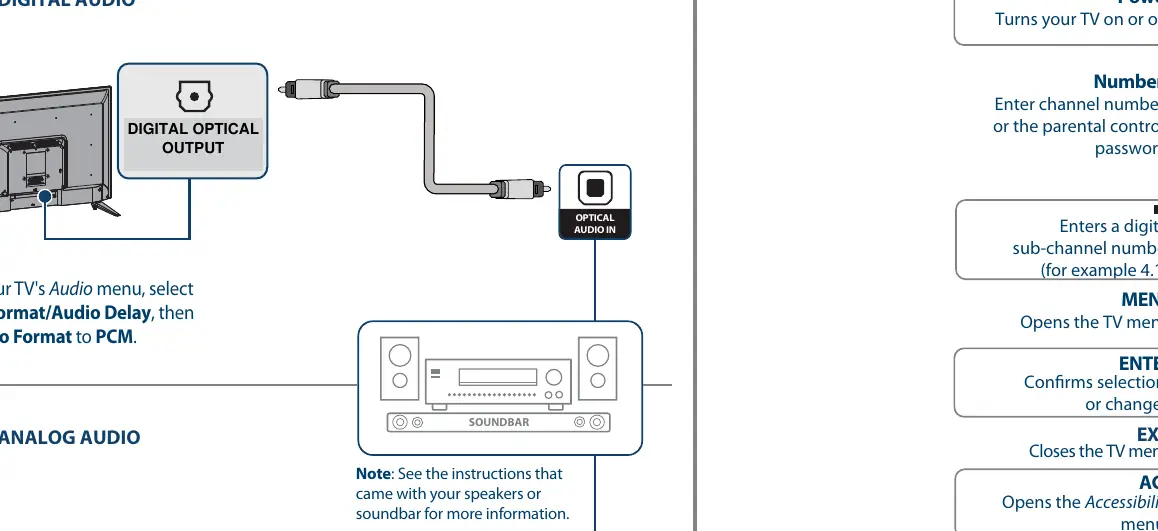

Podłączanie sprzętu audio
Aby podłączyć zewnętrzne głośniki lub soundbar:
- Cyfrowe audio: Użyj wyjścia DIGITAL OPTICAL OUTPUT. W menu telewizora ustaw format audio na PCM.
- Analogowe audio: Użyj wyjścia AUDIO OUT.

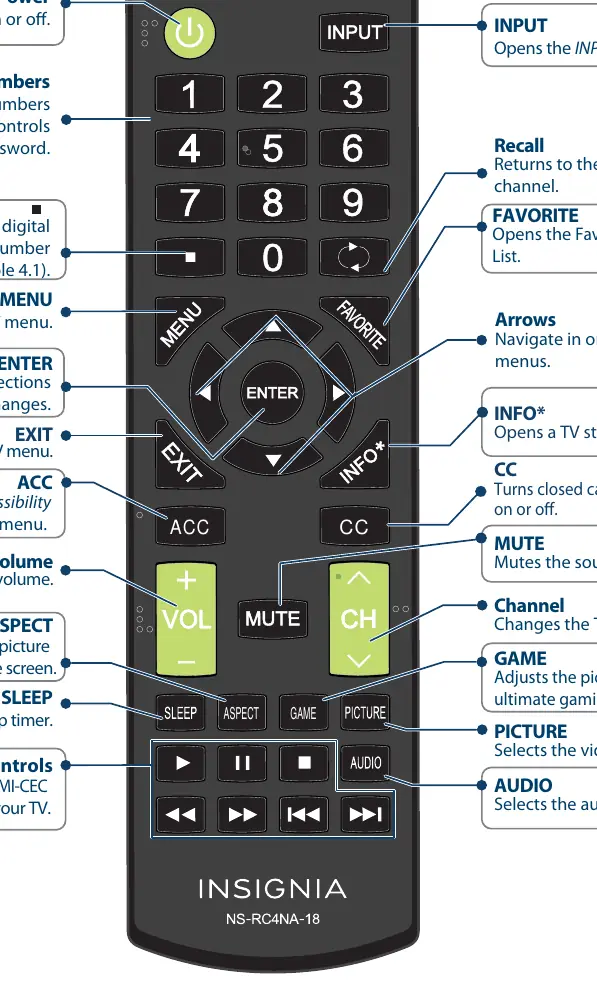

Obsługa pilota
Pilot umożliwia pełną kontrolę nad telewizorem:
- INPUT: Wybór źródła sygnału (TV, HDMI1, HDMI2, AV, USB).
- MENU: Otwiera menu ustawień telewizora.
- ASPECT: Zmienia format wyświetlania obrazu.
- PICTURE: Wybór trybu obrazu.
- AUDIO: Wybór trybu dźwięku.
- Media controls: Sterowanie urządzeniami HDMI-CEC (INlink).
Jeśli chcesz użyć uniwersalnego pilota, kody dla różnych dostawców (AT&T, Comcast, DirecTV itp.) znajdują się w pełnej tabeli w instrukcji.
Informacje o producencie
Insignia
Praktyczna pomoc
Typowe problemy
Telewizor nie włącza się
Sprawdź, czy kabel zasilający jest prawidłowo podłączony do gniazdka elektrycznego.
Brak dźwięku przy połączeniu cyfrowym (optycznym)
Wejdź w menu Audio telewizora i ustaw format audio na PCM.
Pilot nie działa
Sprawdź baterie (AAA) i upewnij się, że nie ma przeszkód między pilotem a czujnikiem telewizora.
Przed użyciem
- Przygotuj miękkie podłoże do montażu podstawy.
- Upewnij się, że masz śrubokręt krzyżowy (Phillips).
- Nie podłączaj kabla zasilającego przed podłączeniem wszystkich urządzeń zewnętrznych.
- Sprawdź, czy posiadasz odpowiednie kable (HDMI, AV lub koncentryczny).
Parametry w praktyce
- VESA 100x100 mm
- Standard rozstawu otworów montażowych dla uchwytu ściennego.
Ilustracje i schematy
- Schemat montażu podstawy pokazuje użycie 4 śrub M4.
- Schemat połączeń wskazuje porty HDMI, AV oraz wyjście optyczne.
Zgodność modelu
- Telewizor obsługuje standard VESA 100x100 mm.
- Współpracuje z uniwersalnymi pilotami (kody dostępne w instrukcji).
