Instrukcja obsługi lodówki dwudrzwiowej Insignia NS-CF30SS9
Szybki przewodnik po instrukcji obsługi lodówki dwudrzwiowej Insignia NS-CF30SS9. Dowiedz się, jak zainstalować, ustawić termostat, rozmrażać, zmieniać kierunek otwierania drzwi oraz rozwiązywać typowe problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lodówka Insignia NS-CF30SS9 to kompaktowe urządzenie dwudrzwiowe. Przed pierwszym użyciem należy odczekać 4 godziny w pozycji pionowej. Wymaga uziemionego gniazdka i odpowiedniej wentylacji (min. 12,7 cm odstępu). str. 7, 8
Najważniejsze czynności
- Zmiana kierunku otwierania drzwi str. 10, 11, 12, 13
- Rozmrażanie lodówki str. 10
- Ustawienie termostatu str. 9
Pierwsze uruchomienie
- Ustaw termostat na 7, uruchom na 2 godziny przed włożeniem żywności, potem ustaw na 4. str. 9
Problemy i rozwiązania
Lodówka nie działa
Sprawdź zasilanie, bezpieczniki i ustawienie termostatu.
str. 15
Drzwi się nie domykają
Wypoziomuj lodówkę i wyczyść uszczelki.
str. 16Konserwacja i reset
- Rozmrażanie: Ustaw termostat na 0, wyjmij żywność, pozostaw drzwi otwarte. str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 19.1 x 20.5 x 33.4 cala | Wymiary zewnętrzne | str. 18 |
| Zasilanie | 115 V~60 Hz | Wymagania elektryczne | str. 18 |
Gdzie szukać w PDF
- Instalacja str. 7, 8
- Zmiana kierunku drzwi str. 10, 11, 12, 13
- Rozwiązywanie problemów str. 15, 16, 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lodówka Insignia NS-CF30SS9 to kompaktowe urządzenie dwudrzwiowe przeznaczone do użytku domowego. Przed pierwszym użyciem należy pozostawić urządzenie w pozycji pionowej na około 4 godziny, aby ustabilizować układ chłodzenia. Lodówka wymaga uziemionego gniazdka elektrycznego (110V-120V, 60Hz) oraz odpowiedniej wentylacji (minimum 12,7 cm odstępu od ścian).
Opis urządzenia
Urządzenie składa się z komory chłodziarki oraz zamrażarki. Wewnątrz znajdują się regulowane półki, szuflada na warzywa (crisper), termostat oraz oświetlenie wewnętrzne. Drzwi są wyposażone w półki na napoje i drobne produkty.
Instalacja
- Lokalizacja: Urządzenie musi stać na płaskim, wytrzymałym podłożu. Nie jest przeznaczone do zabudowy. Należy unikać bezpośredniego nasłonecznienia i źródeł ciepła.
- Poziomowanie: Użyj regulowanych nóżek, aby wypoziomować lodówkę. Prawidłowe wypoziomowanie jest kluczowe dla poprawnego zamykania drzwi i pracy uszczelek.
- Wentylacja: Zapewnij co najmniej 12,7 cm wolnej przestrzeni z tyłu i po bokach urządzenia.
Obsługa i ustawienia
Termostat znajduje się wewnątrz lodówki. Przy pierwszym uruchomieniu ustaw pokrętło na "7" i pozostaw na 2 godziny przed włożeniem żywności. Następnie ustaw pokrętło na "4" dla standardowej pracy. Aby zrobić lód, ustaw termostat na "7", umieść tackę z wodą w zamrażarce, a po zamrożeniu przywróć ustawienie na "4".
Rozmrażanie
Lodówka nie posiada funkcji automatycznego rozmrażania. Należy ją rozmrażać co trzy miesiące lub gdy warstwa lodu w zamrażarce osiągnie około 6 mm grubości. Ustaw termostat na "0", wyjmij żywność i pozostaw drzwi otwarte. Nie używaj urządzeń mechanicznych ani gorącej wody do przyspieszenia procesu.
Zmiana kierunku otwierania drzwi
Urządzenie umożliwia zmianę kierunku otwierania drzwi. Proces wymaga śrubokręta krzyżakowego i klucza nasadowego 10 mm. Należy zdemontować zawiasy (górny, środkowy, dolny) oraz przełożyć nóżki poziomujące i blokadę drzwi (baffle block) zgodnie z instrukcją na stronach 10-13.
Konserwacja
- Czyszczenie: Używaj łagodnego detergentu i ciepłej wody. Nie stosuj benzyny, rozpuszczalników ani środków ściernych.
- Oświetlenie: W przypadku wymiany żarówki, odłącz urządzenie od zasilania, zdejmij osłonę lampy i wymień żarówkę na model 10W/12E.
- Dłuższa przerwa: Wyłącz urządzenie, opróżnij je, wyczyść i pozostaw drzwi lekko uchylone, aby uniknąć powstawania pleśni i nieprzyjemnych zapachów.
Rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź najpierw zasilanie i bezpieczniki. Jeśli lodówka wydaje nietypowe dźwięki, upewnij się, że jest wypoziomowana i nie dotyka ścian. Jeśli drzwi są trudne do otwarcia, jest to efekt podciśnienia – odczekaj 10-15 sekund po zamknięciu.
Dane techniczne
- Wymiary (W x D x H): 48,5 x 52,0 x 84,8 cm
- Waga: 24,92 kg
- Zasilanie: 115 V~60 Hz
- Roczne zużycie energii: 321 kWh
Informacje o producencie
Insignia
Praktyczna pomoc
Typowe problemy
Lodówka nie działa
Sprawdź, czy wtyczka jest dobrze włożona do gniazdka, czy napięcie jest prawidłowe oraz czy nie zadziałał bezpiecznik.
Nieprzyjemny zapach
Sprawdź, czy żywność jest szczelnie zapakowana, usuń zepsute produkty i wyczyść wnętrze lodówki.
Drzwi się nie domykają
Sprawdź, czy produkty nie blokują drzwi, wyczyść uszczelki i upewnij się, że lodówka jest wypoziomowana.
Trudności z otwarciem drzwi
To normalne zjawisko podciśnienia po zamknięciu drzwi; odczekaj 10-15 sekund.
Przed użyciem
- Usuń wszystkie opakowania zewnętrzne i wewnętrzne.
- Pozostaw lodówkę w pozycji pionowej na 4 godziny przed podłączeniem do prądu.
- Wyczyść wnętrze wilgotną, ciepłą szmatką.
- Zapewnij 12,7 cm odstępu od ścian dla wentylacji.
- Wypoziomuj urządzenie za pomocą nóżek.
Parametry w praktyce
- Roczne zużycie energii
- 321 kWh
Ilustracje i schematy

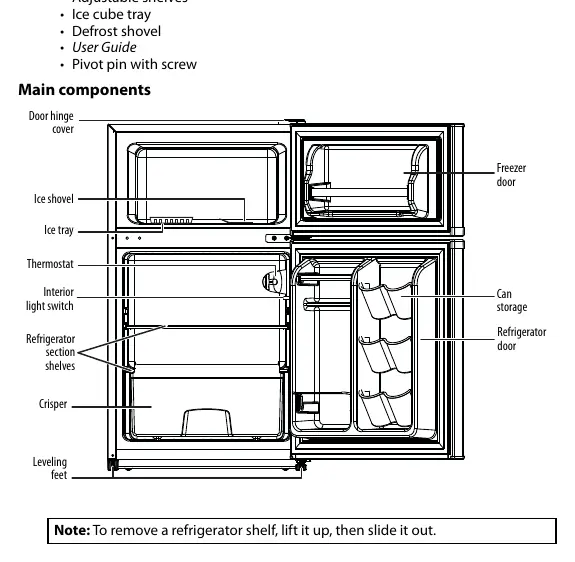

- Schemat głównych komponentów (str. 6) pokazuje rozmieszczenie półek, termostatu, szuflady na warzywa i pojemników na drzwiach.

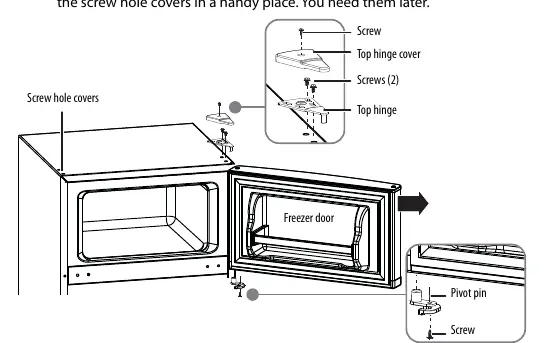

- Instrukcja zmiany kierunku drzwi (str. 11-13) zawiera szczegółowe kroki demontażu zawiasów i przekładania nóżek.
Zgodność modelu
- Tylko do użytku wewnątrz pomieszczeń.
- Nie do zabudowy.
- Wymaga uziemionego gniazdka 110V-120V.
