Instrukcja obsługi telewizora LED-LCD Insignia NS-32E859A11 / NS-42E859A11
Szybki przewodnik instalacji i konfiguracji telewizora Insignia LED-LCD. Dowiedz się, jak zamontować podstawę, podłączyć urządzenia zewnętrzne, skonfigurować sieć przewodową i bezprzewodową oraz zaprogramować pilot uniwersalny.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest szybkim przewodnikiem instalacji telewizorów Insignia NS-32E859A11 oraz NS-42E859A11. Zawiera on kluczowe kroki niezbędne do przygotowania urządzenia do pracy, w tym montaż podstawy, podłączenie urządzeń zewnętrznych, konfigurację sieci oraz wstępną konfigurację oprogramowania TiVo.

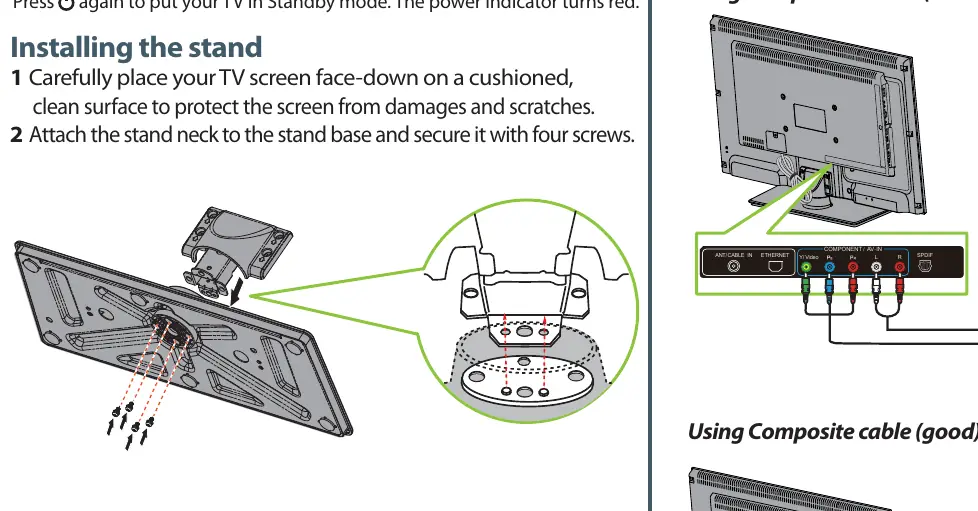

Montaż podstawy
- Połóż ekran telewizora ekranem do dołu na miękkiej, czystej powierzchni, aby uniknąć zarysowań.
- Przymocuj szyjkę podstawy do bazy podstawy za pomocą czterech śrub.
- Dopasuj podstawę do telewizora, włóż metalowe wypustki w wyznaczone otwory w podstawie telewizora i zabezpiecz całość czterema śrubami.
Montaż ścienny
Jeśli planujesz montaż na ścianie, połóż telewizor ekranem do dołu na miękkiej powierzchni. Przymocuj uchwyt ścienny do tyłu telewizora za pomocą śrub dostarczonych z uchwytem.
Podłączanie urządzeń
Telewizor oferuje kilka opcji podłączenia źródeł sygnału:
- HDMI (najlepsza jakość): Zalecane dla urządzeń z wyjściem HDMI (odtwarzacze DVD/Blu-ray, konsole).
- Component (lepsza jakość): Użyj kabla komponentowego (Y/Video, L, R).
- Composite (dobra jakość): Użyj kabla kompozytowego.
- Antena/Kabel: Podłącz kabel koncentryczny do gniazda ANT/CABLE IN.
Konfiguracja sieci
Telewizor można podłączyć do sieci przewodowej lub bezprzewodowej:
- Sieć przewodowa: Podłącz kabel Ethernet do gniazda ETHERNET w telewizorze i routerze. Połączenie powinno zostać nawiązane automatycznie.
- Sieć bezprzewodowa: W menu ustawień wybierz opcję konfiguracji sieci bezprzewodowej. Możesz użyć przycisku WPS na routerze lub połączyć się ręcznie, wprowadzając hasło sieciowe.
Pierwsze uruchomienie
Po włączeniu telewizora uruchomi się kreator konfiguracji (Guided Setup). Postępuj zgodnie z instrukcjami na ekranie, aby skonfigurować sieć, przeskanować kanały (jeśli nie używasz zewnętrznego dekodera) oraz ustawić datę i godzinę.
Programowanie pilota uniwersalnego
Telewizor posiada funkcję "Easy Remote Setup", która pozwala zaprogramować przyciski trybu (DVD, STB, AUX) na pilocie telewizora do obsługi innych urządzeń. Wymaga to, aby pilot działał w trybie RF. Przejdź do menu Settings > Devices > Remote control Setup i postępuj zgodnie z instrukcjami na ekranie.
Informacje o producencie
Insignia
Praktyczna pomoc
Typowe problemy
Brak obrazu lub dźwięku po podłączeniu urządzenia
Upewnij się, że wybrano odpowiednie źródło sygnału (INPUT) i że kable są poprawnie podłączone do odpowiednich portów.
Problemy z połączeniem bezprzewodowym
Sprawdź, czy router jest włączony. Jeśli używasz zabezpieczeń WPA2, upewnij się, że wprowadzasz poprawne hasło. W razie problemów użyj połączenia przewodowego.
Pilot nie steruje innymi urządzeniami
Upewnij się, że pilot jest w trybie RF i został poprawnie zaprogramowany w menu 'Remote control Setup'.
Przed użyciem
- Zainstaluj baterie w pilocie.
- Przygotuj miękką powierzchnię do montażu podstawy.
- Upewnij się, że masz dostęp do routera (dla konfiguracji sieci).
- Sprawdź, czy posiadasz odpowiednie kable (HDMI, komponentowe lub kompozytowe).
- Upewnij się, że telewizor jest wyłączony przed podłączaniem kabli.
Parametry w praktyce
- Hole Pattern (VESA)
- Rozstaw otworów montażowych z tyłu telewizora (200x100mm dla 32", 200x200mm dla 42").
- TV Stand Screw Size
- Rozmiar śrub do montażu podstawy: M4 x L17 mm.
Ilustracje i schematy
- Schemat połączeń pokazuje porty HDMI, Component, AV oraz Ethernet na tylnym panelu.
- Instrukcja montażu podstawy ilustruje użycie czterech śrub do połączenia szyjki z podstawą oraz czterech śrub do przymocowania podstawy do telewizora.
Zgodność modelu
- Telewizor obsługuje połączenia przewodowe (Ethernet) oraz bezprzewodowe (Wi-Fi).
- Zalecane jest użycie kabla HDMI dla uzyskania najlepszej jakości obrazu.
