Instrukcja montażu kabiny prysznicowej Insignia 1400x900 Diamond Series

Kompletny przewodnik montażu i obsługi kabiny prysznicowej Insignia 1400x900 Diamond Series. Dowiedz się, jak poprawnie zainstalować, podłączyć i korzystać z funkcji parowych oraz multimedialnych.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i obsługi kabiny prysznicowej Insignia 1400x900 Diamond Series. Przed rozpoczęciem prac należy sprawdzić zawartość opakowania. Producent zaleca, aby montaż był przeprowadzany przez osoby posiadające odpowiednie umiejętności DIY lub profesjonalistów. Kabina jest konstrukcją wolnostojącą, nie należy jej przytwierdzać na stałe do ścian ani podłogi.

Wymagania techniczne i narzędzia

  • Ciśnienie wody: Zalecane ciśnienie wynosi od 2.5 do 3.4 BAR. W przypadku instalacji grawitacyjnych (poniżej 1 BAR) konieczne może być zastosowanie pompy.
  • Zasilanie (wersja Steam): 220-240V, 50Hz, 3KW. Wymagane zabezpieczenie RCD.
  • Narzędzia: Śrubokręt krzyżakowy, wiertarka, poziomica, taśma miernicza, rękawice i okulary ochronne.
  • Części dodatkowe: Elastyczne węże w oplocie (nie dołączone do zestawu), zawory odcinające (nie dołączone).

Procedura montażu

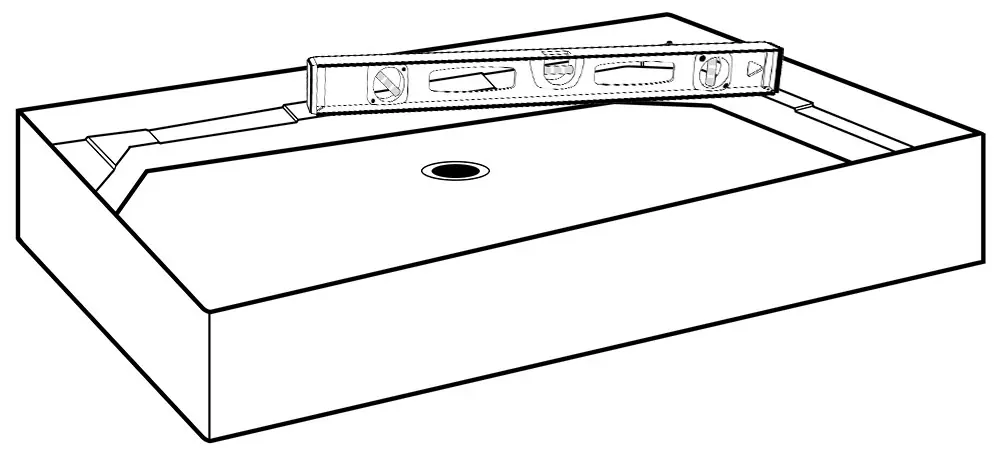

Poziomowanie brodzika i instalacja odpływu
Poziomowanie brodzika i instalacja odpływu
Aplikacja uszczelki RubberGum
Aplikacja uszczelki RubberGum

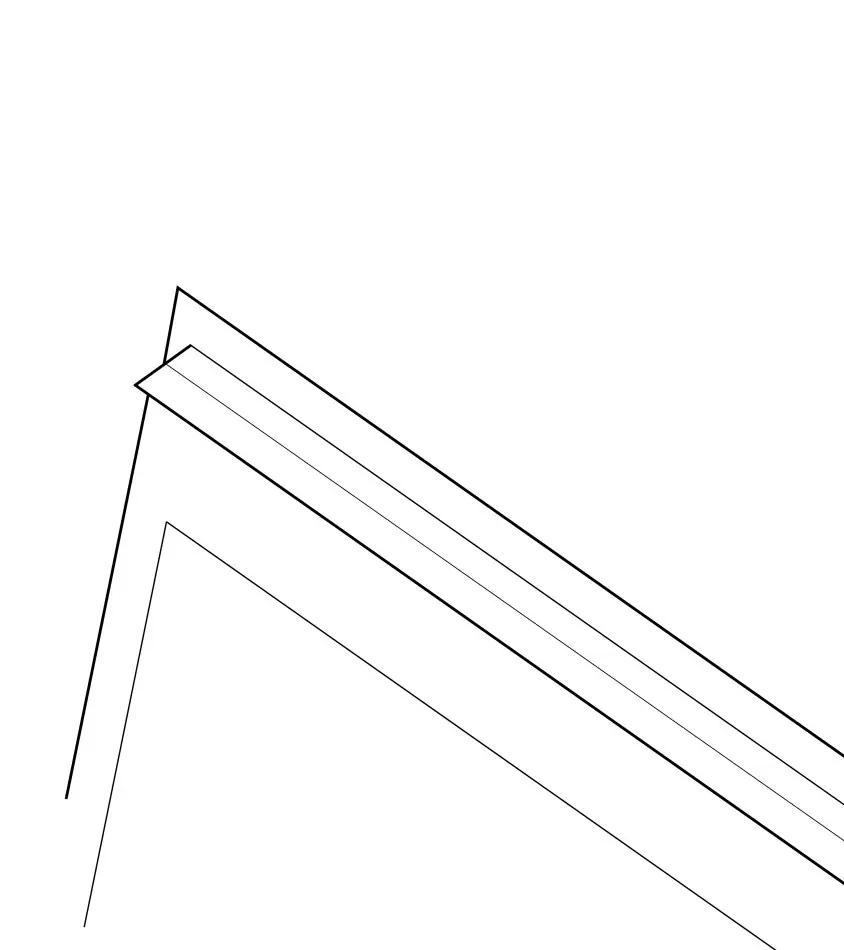

Montaż kolumny i panelu bocznego
Montaż kolumny i panelu bocznego
Dodatkowe zdjęcie montażowe ze strony 13
Dodatkowe zdjęcie montażowe ze strony 13
Montaż rolek drzwiowych
Montaż rolek drzwiowych
  1. Poziomowanie i odpływ: Wypoziomuj brodzik i zainstaluj odpływ, używając złączek kompresyjnych 40mm. Nie używaj połączeń klejonych.
  2. Uszczelnienie: Nałóż uszczelkę RubberGum na podwyższone sekcje brodzika.
  3. Montaż paneli i kolumn: Zainstaluj kolumny i panele boczne, dociskając je do uszczelki RubberGum. Nie przykręcaj paneli bezpośrednio do brodzika.
  4. Stelaż: Połącz elementy stelaża i zamontuj je na konstrukcji.
  5. Szyby i drzwi: Zamontuj stałe szyby przednie, uszczelki oraz rolki drzwiowe.

Podłączenia hydrauliczne i elektryczne

Wszystkie połączenia muszą być szczelne. Wersja z generatorem pary wymaga podłączenia zasilania elektrycznego przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Należy unikać sztywnych rur; zawsze stosuj elastyczne węże w oplocie.

Podłączenia generatora pary
Podłączenia generatora pary

Obsługa panelu sterowania (wersja Steam)

Panel sterowania umożliwia obsługę oświetlenia, funkcji pary, radia FM oraz Bluetooth. Po 20 sekundach bezczynności panel blokuje się automatycznie (przycisk kłódki służy do odblokowania). Aby korzystać z pary, należy najpierw wziąć prysznic, a następnie uruchomić generator.

Bezpieczeństwo i konserwacja

  • Nigdy nie pozostawiaj dzieci bez opieki w kabinie.
  • Funkcja pary jest przeznaczona wyłącznie dla osób dorosłych.
  • Po użyciu zawsze wyłącz zasilanie i dopływ wody.
  • Regularnie sprawdzaj szczelność połączeń.
  • W przypadku osadzania się kamienia, zaleca się stosowanie zmiękczacza wody.

Informacje o producencie

Insignia

Profil marki

Praktyczna pomoc

Typowe problemy

Wyciek wody

Sprawdź szczelność wszystkich połączeń, upewnij się, że użyto odpowiednich uszczelek i nie zastosowano połączeń klejonych.

Błąd w dopasowaniu otworów montażowych

Jeśli uszczelka RubberGum unosi panel, użyj wiertarki, aby wykonać nowe otwory montażowe.

Brak pary

Sprawdź, czy generator jest poprawnie podłączony do zasilania i czy woda dociera do urządzenia.

Przed użyciem

  • Sprawdź zawartość opakowania przed rozpoczęciem montażu
  • Upewnij się, że ciśnienie wody mieści się w zakresie 2.5-3.4 BAR
  • Przygotuj niezbędne narzędzia (wiertarka, poziomica, śrubokręt)
  • Zainstaluj zawory odcinające na dopływie ciepłej i zimnej wody
  • Upewnij się, że masz elastyczne węże w oplocie (nie dołączone)

Parametry w praktyce

Ciśnienie wody
Zalecane 2.5-3.4 BAR. Poniżej 1 BAR wymagana pompa.
Zasilanie (Steam)
220-240V, 50Hz, 3KW. Wymagane zabezpieczenie RCD.
Strefy elektryczne
Zgodność z wytycznymi IEE dla łazienek (Strefy 0, 1, 2).

Ilustracje i schematy

  • Schemat poziomowania brodzika i instalacji odpływu
  • Schemat nakładania uszczelki RubberGum
  • Schemat montażu kolumn i paneli
  • Schemat podłączenia generatora pary
  • Schemat podłączenia wody do zaworów

Zgodność modelu

  • Wymagane elastyczne węże w oplocie (nie dołączone)
  • Nie używać sztywnych rur ani klejonych połączeń
  • Produkt wolnostojący, nie przytwierdzać na stałe do ścian/podłogi
