Instrukcja obsługi soundbara Insignia NS-SB21
Szybki przewodnik po instrukcji obsługi soundbara Insignia NS-SB21. Dowiedz się, jak podłączyć urządzenie, sparować subwoofer, skonfigurować połączenia Bluetooth, HDMI ARC, optyczne oraz rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Soundbar Insignia NS-SB21 to system 2.1 z bezprzewodowym subwooferem. Obsługuje połączenia HDMI ARC, optyczne, AUX, USB oraz Bluetooth. str. 2, 23
Najważniejsze czynności
- Parowanie subwoofera str. 22
- Reset do ustawień fabrycznych str. 28
Pierwsze uruchomienie
- Podłącz zasilanie, wybierz źródło dźwięku przyciskiem na panelu lub pilocie, dostosuj głośność. str. 21, 23
Problemy i rozwiązania
Brak dźwięku
Sprawdź połączenia, ustawienia PCM w TV, wybór źródła.
str. 27Konserwacja i reset
- Reset do ustawień fabrycznych: przy włączonym zasilaniu przytrzymaj przycisk wyboru źródła przez 10 sekund. str. 28
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary soundbara | 6.5 x 80 x 9.3 cm | Wymiary fizyczne urządzenia. | str. 29 |
| Wersja Bluetooth | V 5.3 | Wersja standardu Bluetooth. | str. 29 |
Gdzie szukać w PDF
- Panel sterowania str. 7
- Montaż ścienny str. 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Soundbar Insignia NS-SB21 to system 2.1-kanałowy z bezprzewodowym subwooferem. Instrukcja zawiera szczegółowe wytyczne dotyczące bezpiecznego montażu, konfiguracji połączeń przewodowych i bezprzewodowych oraz rozwiązywania typowych problemów technicznych. Przed użyciem upewnij się, że urządzenie jest umieszczone na stabilnej powierzchni lub poprawnie zamontowane na ścianie.
Opis urządzenia
Soundbar posiada panel sterowania na górze oraz zestaw portów z tyłu. Wskaźnik LED na froncie informuje o wybranym trybie pracy za pomocą kolorów: biały (HDMI ARC), zielony (optyczny), żółty (AUX), fioletowy (USB), niebieski (Bluetooth).
Instalacja i montaż

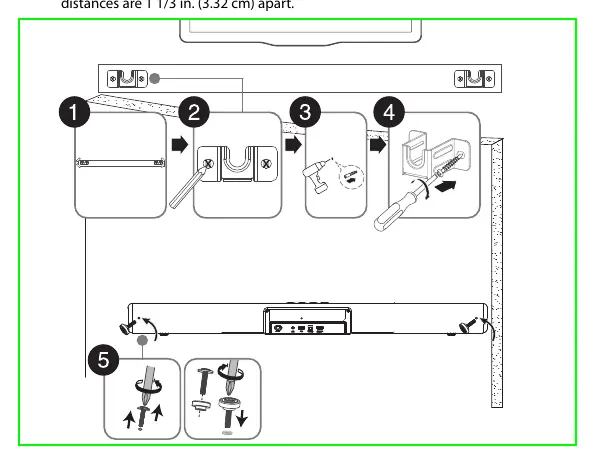

Soundbar można umieścić przed telewizorem lub zamontować na ścianie. W przypadku montażu ściennego należy użyć dołączonego szablonu i upewnić się, że ściana utrzyma ciężar urządzenia. Subwoofer powinien być umieszczony w pobliżu soundbara, najlepiej w rogu pomieszczenia dla lepszego efektu basów.
Podłączenia
- HDMI ARC: Najlepsza jakość dźwięku. Wymaga podłączenia do portu HDMI ARC w telewizorze.
- Optyczne: Lepsza jakość. Wymaga ustawienia wyjścia audio w telewizorze na format PCM.
- AUX: Standardowe połączenie 3.5 mm.
- USB: Obsługa plików MP3/WAV/FLAC (do 32 GB).
- Bluetooth: Parowanie z urządzeniami mobilnymi w zasięgu do 8 metrów.
Parowanie subwoofera
Subwoofer paruje się automatycznie po włączeniu. Jeśli połączenie nie zostanie nawiązane, należy:
- Włączyć soundbar.
- Przytrzymać przycisk PAIR na subwooferze przez kilka sekund.
- Przytrzymać przycisk wyboru źródła na soundbarze lub pilocie przez 5 sekund.
Obsługa i ustawienia
Pilot umożliwia zmianę głośności, wybór źródła dźwięku, ustawienie trybów dźwięku (STANDARD, THEATER, NEWS) oraz regulację tonów niskich i wysokich. Funkcja AutoWake pozwala na automatyczne włączanie soundbara wraz z telewizorem.
Rozwiązywanie problemów
W przypadku braku dźwięku sprawdź połączenia kablowe oraz ustawienia wyjścia audio w telewizorze (format PCM). Jeśli soundbar nie łączy się przez Bluetooth, upewnij się, że urządzenie jest w zasięgu i nie jest sparowane z innym sprzętem. Reset do ustawień fabrycznych można wykonać, przytrzymując przycisk wyboru źródła przez 10 sekund przy włączonym urządzeniu.
Informacje o producencie
Insignia
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub bardzo cichy dźwięk
Sprawdź połączenia kablowe, upewnij się, że wybrano właściwe źródło dźwięku, sprawdź ustawienia PCM w urządzeniu źródłowym.
Soundbar nie łączy się przez Bluetooth
Skróć dystans do 8m, upewnij się, że soundbar nie jest sparowany z innym urządzeniem, zresetuj połączenie.
Subwoofer nie łączy się
Upewnij się, że subwoofer jest włączony i znajduje się w pobliżu soundbara, w razie potrzeby wykonaj parowanie ręczne.
Przed użyciem
- Sprawdź zawartość opakowania
- Upewnij się, że masz odpowiednie kable (HDMI, optyczny, AUX)
- Znajdź stabilne miejsce dla soundbara i subwoofera
- Sprawdź napięcie w gniazdku (100-240V)
Parametry w praktyce
- DTS Virtual:X
- Technologia dźwięku przestrzennego.
Ilustracje i schematy
- Panel górny: przyciski zasilania, źródła, głośności.
- Panel tylny: wejścia AC, AUX, USB, OPTICAL, HDMI ARC.
- Subwoofer: przycisk PAIR i wskaźnik parowania.
Zgodność modelu
- Obsługa USB do 32 GB (MP3/WAV/FLAC).
- Zasięg Bluetooth do 8 metrów.
- Wymagane ustawienie PCM dla połączenia optycznego.
