Instrukcja obsługi teleskopu newtonowskiego iOptron 114mm
Szybki przewodnik po obsłudze teleskopu newtonowskiego iOptron 114mm (#8734). Dowiedz się, jak zamontować urządzenie, ustawić szukacz, dobrać okular i prawidłowo prowadzić obserwacje astronomiczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Teleskop iOptron 114mm (#8734) to teleskop typu newtonowskiego. Przed przystąpieniem do użytkowania należy pamiętać o kluczowym ostrzeżeniu: Nigdy nie używaj teleskopu do patrzenia na Słońce, ponieważ grozi to natychmiastowym i trwałym uszkodzeniem wzroku. Dzieci powinny zawsze korzystać z urządzenia pod nadzorem dorosłych.

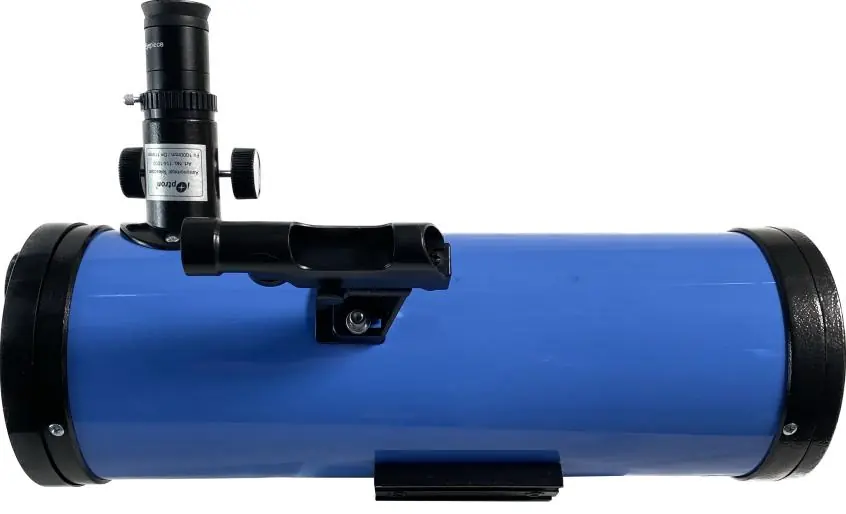

Opis urządzenia
Teleskop składa się z następujących głównych elementów:
- Główny tubus teleskopu
- Szukacz (Red dot finder)
- Wyciąg okularowy (Focuser)
- Okular
- Szyna montażowa (Dovetail bar)
- Osłona obiektywu

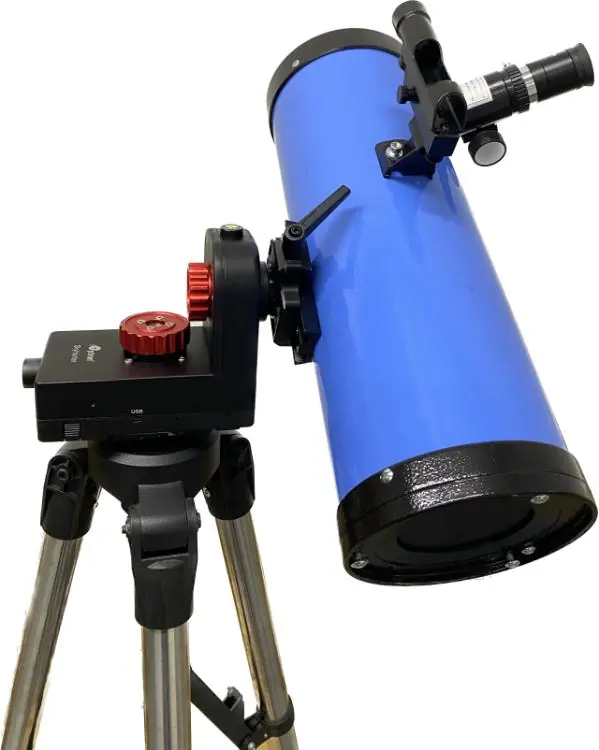

Montaż teleskopu
Teleskop wyposażony jest w szynę montażową typu Vixen, co pozwala na zamocowanie go na większości standardowych montaży astronomicznych. Aby zamontować teleskop:
- Poluzuj pokrętło blokujące na siodełku montażu.
- Wsuń szynę montażową teleskopu w siodełko.
- Dokręć pokrętło blokujące, aby zabezpieczyć teleskop.
Aby zamontować szukacz:
- Odkręć dwie nakrętki motylkowe z korpusu teleskopu.
- Umieść szukacz na wystających śrubach.
- Ponownie przykręć nakrętki motylkowe. Szukacz powinien być skierowany w stronę otwartego końca teleskopu.
Obsługa teleskopu
Orientacja obrazu: W teleskopie newtonowskim obraz jest odwrócony (do góry nogami i lustrzane odbicie). Jest to normalne zjawisko w tego typu konstrukcjach.
Dobór okularu: Powiększenie oblicza się dzieląc ogniskową teleskopu (1000mm) przez ogniskową okularu. Zawsze zaczynaj obserwacje od okularu o najmniejszym powiększeniu, aby łatwiej zlokalizować obiekty.
Ustawianie ostrości: Po wybraniu okularu i wycelowaniu w obiekt (np. odległy budynek), użyj pokrętła ostrości, aby wysunąć lub wsunąć wyciąg okularowy, aż obraz stanie się wyraźny.
Korzystanie z szukacza: Szukacz zasilany jest baterią CR2032. Włącz go przełącznikiem, aby zobaczyć czerwoną kropkę. Użyj dwóch śrub regulacyjnych (jedna do góry/dołu, druga na boki), aby zgrać czerwoną kropkę z obiektem wyśrodkowanym w głównym teleskopie.
Dane techniczne
- Konstrukcja optyczna: Newtonian Reflector
- Apertura: 114mm
- Ogniskowa: 1000mm
- Światłosiła: f/8.8
- Wyciąg okularowy: 1.25 cala, zębatkowy
- Waga (OTA): 4 lbs (ok. 1.8 kg)
Praktyczna pomoc
Typowe problemy
Obraz jest odwrócony
To normalne zachowanie teleskopu newtonowskiego; obraz jest odwrócony góra-dół i lewo-prawo.
Szukacz nie wskazuje obiektu
Wyreguluj szukacz za pomocą dwóch śrub skrzydełkowych, celując w odległy obiekt wyśrodkowany w głównym teleskopie.
Brak czerwonej kropki w szukaczu
Sprawdź, czy szukacz jest włączony przełącznikiem oraz czy bateria CR2032 jest sprawna i poprawnie zainstalowana.
Przed użyciem
- Zdejmij osłonę obiektywu.
- Upewnij się, że teleskop jest stabilnie zamontowany na montażu typu Vixen.
- Sprawdź, czy szukacz jest poprawnie zamontowany i włączony.
- Wybierz okular o najmniejszym powiększeniu na początek obserwacji.
- Upewnij się, że bateria w szukaczu jest naładowana.
Parametry w praktyce
- Apertura (114mm)
- Średnica głównego lustra, decyduje o ilości zbieranego światła i jasności obrazu.
- Ogniskowa (1000mm)
- Długość toru optycznego, wpływa na powiększenie w połączeniu z okularem.
- Powiększenie
- Wynik dzielenia ogniskowej teleskopu przez ogniskową okularu.
Ilustracje i schematy
- Montaż szukacza: Wymaga odkręcenia nakrętek motylkowych, nałożenia szukacza na śruby i ponownego dokręcenia.
- Ustawianie ostrości: Polega na wysuwaniu lub wsuwaniu wyciągu okularowego za pomocą pokrętła ostrości.
Zgodność modelu
- Wymaga montażu teleskopowego kompatybilnego z szyną typu Vixen.
- Szukacz zasilany baterią pastylkową CR2032.
