Instrukcja obsługi zasilacza stabilizowanego Jaycar Electronics 13.8V DC
Poznaj zasady bezpiecznej obsługi i podłączania zasilacza stabilizowanego Jaycar Electronics 13.8V DC. Instrukcja zawiera wskazówki dotyczące eksploatacji, zabezpieczeń oraz ostrzeżenia dotyczące obciążenia.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument dotyczy zasilacza stabilizowanego prądu stałego (DC) o napięciu 13.8V (12V). Urządzenie jest przeznaczone do zasilania sprzętu elektronicznego wymagającego stabilnego napięcia. Zasilacz posiada wbudowane zabezpieczenie przeciwzwarciowe z funkcją automatycznego resetu oraz wymienny bezpiecznik.
Opis i obsługa urządzenia
Obsługa zasilacza jest prosta i ogranicza się do kilku kroków:
- Podłącz wtyczkę zasilania do gniazdka sieciowego 230V AC.
- Podłącz przewód zasilający urządzenia odbiorczego do zacisków wyjściowych znajdujących się na przednim panelu.
- Ważne: Zwróć szczególną uwagę na polaryzację. Czerwony zacisk oznacza biegun dodatni (+), a czarny zacisk oznacza biegun ujemny (-). Odwrotne podłączenie może uszkodzić zasilane urządzenie.
- Włącz zasilacz za pomocą przełącznika. Świecąca kontrolka w przełączniku sygnalizuje pracę urządzenia.
Bezpieczeństwo i ograniczenia
Aby zapewnić bezpieczną pracę urządzenia, należy przestrzegać następujących zasad:
- Nie używaj zasilacza z urządzeniami, które wymagają wyższego natężenia prądu (amperów) niż znamionowe dla danego modelu.
- Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Nie wystawiaj go na działanie deszczu, wilgoci ani innych cieczy.
- Zasilacz jest typu ekonomicznego – unikaj pracy przy pełnym obciążeniu przez długi czas, aby zapobiec przegrzaniu.
- W przypadku uszkodzenia nie otwieraj obudowy. Urządzenie powinno zostać zwrócone do sprzedawcy lub przekazane wykwalifikowanemu serwisantowi.
Konserwacja i zabezpieczenia
Zasilacz jest chroniony przez bezpiecznik znajdujący się z tyłu obudowy. Jeśli urządzenie przestanie działać, sprawdź stan bezpiecznika. W przypadku przepalenia, wymień go na nowy o tej samej wartości znamionowej. Wszelkie naprawy wewnętrzne powinny być wykonywane wyłącznie przez wykwalifikowany personel serwisowy.
Praktyczna pomoc
Typowe problemy
Zasilacz nie włącza się lub nie podaje napięcia
Sprawdź bezpiecznik znajdujący się z tyłu obudowy. Jeśli jest przepalony, wymień go na bezpiecznik o identycznej wartości znamionowej.
Urządzenie się przegrzewa
Zasilacz jest modelem ekonomicznym. Unikaj długotrwałej pracy przy maksymalnym obciążeniu i upewnij się, że urządzenie ma zapewnioną odpowiednią wentylację.
Przed użyciem
- Sprawdź, czy napięcie w gniazdku wynosi 230V AC.
- Upewnij się, że polaryzacja podłączanego urządzenia jest zgodna z zaciskami (czerwony +, czarny -).
- Zweryfikuj, czy pobór prądu podłączanego urządzenia nie przekracza znamionowej wydajności zasilacza.
- Upewnij się, że miejsce pracy jest suche i zadaszone.
Parametry w praktyce
- Zabezpieczenie przeciwzwarciowe
- Funkcja automatycznego resetu, która chroni zasilacz w przypadku wystąpienia zwarcia na wyjściu.
Ilustracje i schematy

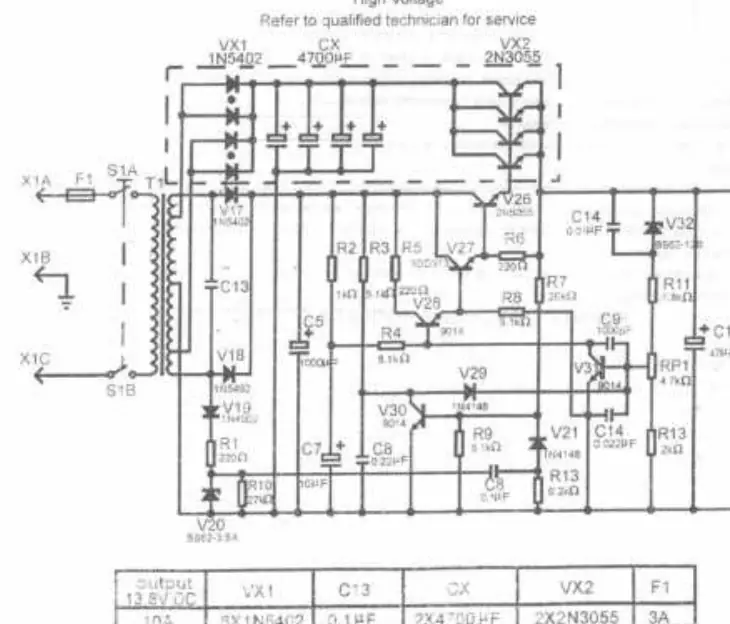

- Schemat elektryczny przedstawia wewnętrzną budowę zasilacza, w tym układ transformatora, mostka prostowniczego, kondensatorów filtrujących oraz układu stabilizacji napięcia.
- Tabela na schemacie wskazuje wartości komponentów (bezpiecznik F1, diody VX1, kondensatory) w zależności od wydajności prądowej zasilacza.
Zgodność modelu
- Urządzenie nie jest przeznaczone do pracy na zewnątrz.
- Nie należy przekraczać znamionowego natężenia prądu podanego dla danego modelu.
