Instrukcja obsługi zasilacza XPG Kyber
Szybki przewodnik po zasilaczu XPG Kyber. Sprawdź specyfikację techniczną, dostępne złącza, zabezpieczenia oraz schematy okablowania dla modeli 650W, 750W i 850W.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o zasilaczu XPG Kyber
Zasilacz XPG Kyber to jednostka zasilająca zgodna ze standardem Intel ATX 3.0 (dla modeli 750W i 850W), zaprojektowana z myślą o nowoczesnych kartach graficznych wymagających wysokiej wydajności. Urządzenie posiada certyfikat 80 PLUS Gold oraz Cybenetics, co potwierdza wysoką sprawność energetyczną.
Specyfikacja techniczna
Zasilacz charakteryzuje się następującymi parametrami:
- Wymiary: 140 x 150 x 86 mm
- Sprawność: 80 PLUS Gold
- Wersja ATX: 850W/750W: Intel ATX 12V v3.0; 650W: Intel ATX 12V v2.52
- Chłodzenie: Wentylator 120mm z łożyskiem FDB
- Napięcie wejściowe: 100V-240V (47–63 Hz)
- Współczynnik PFC: > 0.99
Zabezpieczenia
Urządzenie wyposażone jest w szereg zabezpieczeń przemysłowych zapewniających bezpieczną pracę:
- OCP (Over Current Protection) - zabezpieczenie nadprądowe
- OVP (Over Voltage Protection) - zabezpieczenie nadnapięciowe
- UVP (Under Voltage Protection) - zabezpieczenie podnapięciowe
- OPP (Over Power Protection) - zabezpieczenie przeciążeniowe
- SCP (Short Circuit Protection) - zabezpieczenie przeciwzwarciowe
- OTP (Over Temperature Protection) - zabezpieczenie termiczne
- NLO (No Load Operation) - praca bez obciążenia
- SIP (Surge & Inrush Protection) - zabezpieczenie przed udarami prądowymi
Okablowanie i złącza
Zasilacz oferuje różne konfiguracje okablowania w zależności od modelu:
- Motherboard 20+4 Pin: 650mm
- ATX 12V 8 / 4+4 Pin: 650mm
- PCI-E 12+4 Pin (12VHPWR): Dostępne tylko w modelach 850W i 750W (600mm)
- PCI-E 6+2 Pin: 600mm
- SATA: 450/150/150mm
- Molex: 150mm
Praktyczna pomoc
Typowe problemy
Brak złącza 12VHPWR
Złącze 12VHPWR (PCI-E 12+4 Pin) jest dostępne wyłącznie w modelach 750W i 850W. Model 650W nie posiada tego złącza.
Niezgodność standardu ATX
Upewnij się, że posiadasz odpowiedni model: 850W/750W są zgodne z Intel ATX 12V v3.0, natomiast 650W z v2.52.
Przed użyciem
- Sprawdź, czy wymagana moc zasilacza odpowiada zapotrzebowaniu Twoich podzespołów.
- Upewnij się, że posiadasz odpowiednią ilość złączy dla swojej karty graficznej (PCI-E 6+2 Pin lub 12VHPWR).
- Sprawdź wymiary obudowy komputera, aby upewnić się, że zasilacz o wymiarach 140x150x86 mm zmieści się wewnątrz.
- Zweryfikuj, czy napięcie w sieci elektrycznej mieści się w zakresie 100V-240V.
Parametry w praktyce

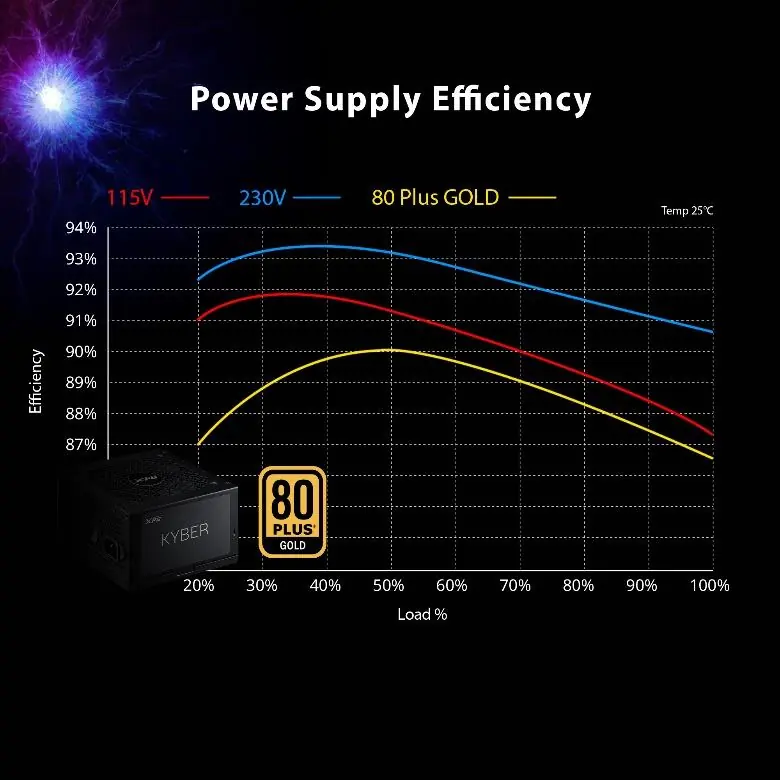

- 80 PLUS Gold
- Certyfikat potwierdzający wysoką sprawność energetyczną zasilacza, co przekłada się na mniejsze straty energii i niższe rachunki za prąd.
Ilustracje i schematy

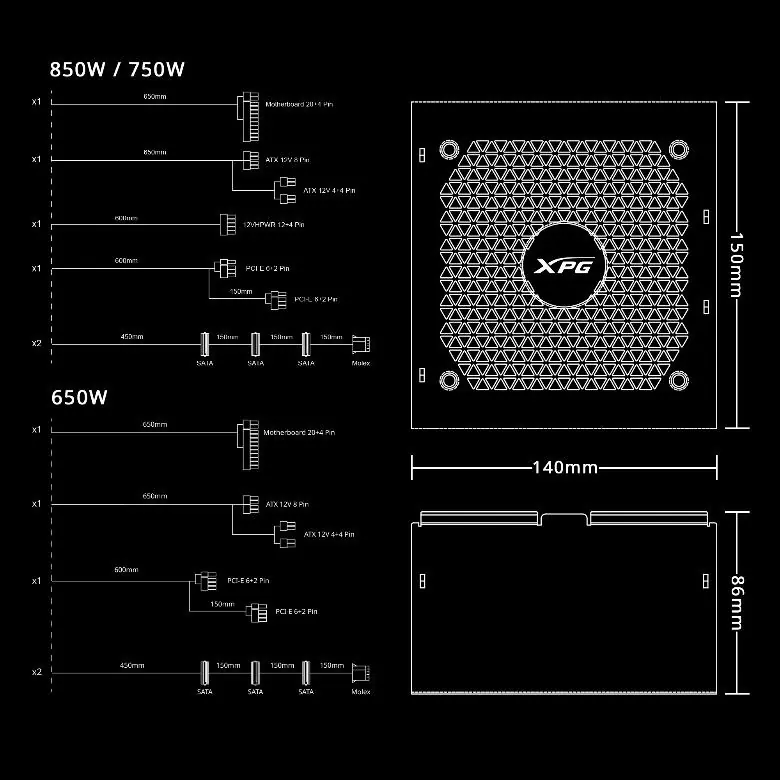

- Schemat okablowania (strona 2) pokazuje różnice w liczbie dostępnych złączy między modelem 650W a modelami 750W/850W.
- Wykres krzywej wentylatora (strona 2) ilustruje, jak prędkość obrotowa wentylatora zmienia się w zależności od obciążenia zasilacza.
Zgodność modelu
- Złącze 12VHPWR jest dedykowane dla modeli 750W i 850W.
- Wszystkie modele posiadają 5-letnią gwarancję producenta.
