Instrukcja obsługi zasilacza buforowego Milleteknik ECO

Szybki przewodnik po instalacji, podłączeniu akumulatorów i rozwiązywaniu problemów dla zasilaczy buforowych serii Milleteknik ECO. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie 230V oraz interpretować kody alarmowe...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Seria Milleteknik ECO to zasilacze buforowe przeznaczone do systemów kontroli dostępu, zamków i innych obciążeń. Urządzenia posiadają funkcję kontrolowanego ładowania, która zapobiega przeładowaniu akumulatorów. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.

Opis urządzenia

Zasilacz jest przeznaczony do montażu wewnątrz pomieszczeń, na ścianie lub w szafie 19". Wymagana temperatura pracy wynosi 15-30°C. Urządzenie jest w klasie ochronności I i wymaga podłączenia do uziemionego obwodu 230V AC.

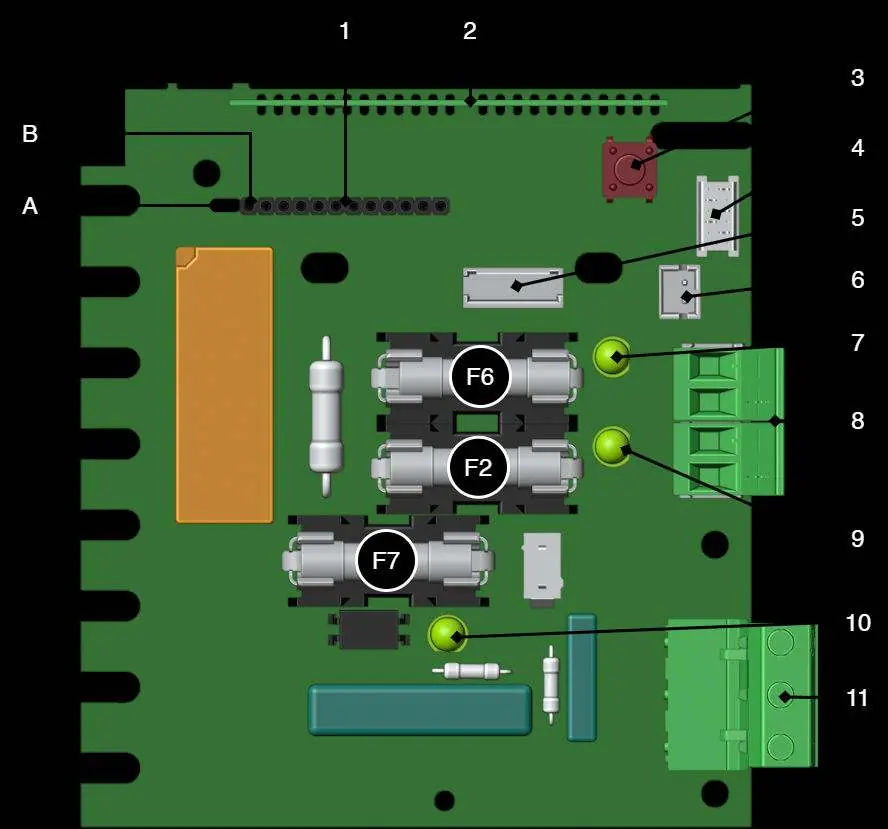

Schemat płyty głównej (PCB)
Schemat płyty głównej (PCB)

Montaż i instalacja

Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 7

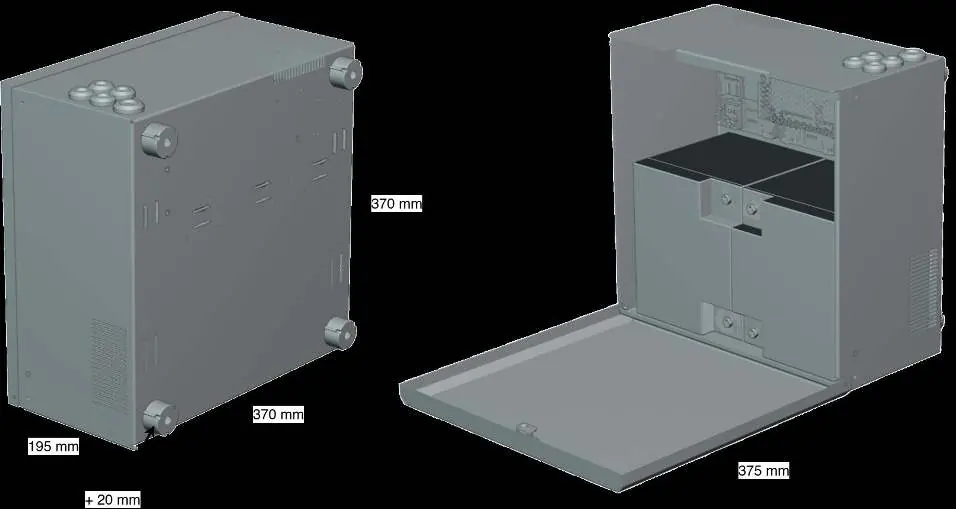

Wymiary i sposób montażu obudowy
Wymiary i sposób montażu obudowy
  • Urządzenie należy montować pionowo na stabilnej ścianie lub płycie montażowej.
  • Zapewnij co najmniej 100 mm wolnej przestrzeni wokół obudowy dla prawidłowej wentylacji.
  • W instalacji stałej należy przewidzieć łatwo dostępny wyłącznik główny zgodny z normą IEC 60947-1.
  • Przewód zasilający powinien mieć przekrój co najmniej 1,0 mm² i być zabezpieczony bezpiecznikiem T 2,5 A (zwłocznym).
  • Kable zasilające 230V oraz kable niskonapięciowe muszą być prowadzone oddzielnie.

Podłączenie akumulatorów

Przed podłączeniem akumulatorów należy bezwzględnie odłączyć zasilanie sieciowe. Uwaga: Przed instalacją należy zmierzyć napięcie każdego akumulatora. Nie należy łączyć dwóch akumulatorów, których napięcie różni się o więcej niż 0,3 V (maks. 0,4 V), ponieważ może to prowadzić do uszkodzenia lub przegrzania.

Schemat podłączenia akumulatorów
Schemat podłączenia akumulatorów
  1. Wsuń akumulatory do obudowy.
  2. Podłącz bezpieczniki do akumulatorów.
  3. Podłącz czerwony kabel do bieguna plusowego (+), a czarny do minusowego (-).

Uruchomienie

Aby zminimalizować ryzyko zwarcia, połączenia z płytą główną (PCB) należy wykonywać w określonej kolejności. Pełne naładowanie akumulatorów może zająć do 72 godzin.

Sygnalizacja alarmowa

Stan pracy urządzenia jest sygnalizowany diodą LED na drzwiach obudowy:

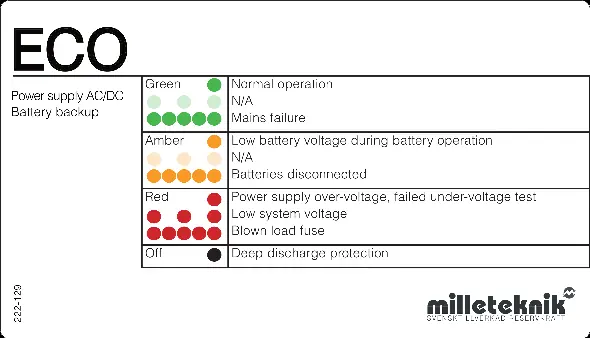

Opis diod LED
Opis diod LED
  • Zielona (stała): Normalna praca.
  • Zielona (migająca): Awaria zasilania sieciowego.
  • Pomarańczowa: Niskie napięcie akumulatora podczas pracy bateryjnej lub odłączone akumulatory.
  • Czerwona: Przepięcie, błąd testu podnapięciowego, niskie napięcie systemowe lub przepalony bezpiecznik obciążenia.
  • Wyłączona: Aktywne zabezpieczenie przed głębokim rozładowaniem.

Rozwiązywanie problemów

Jeśli urządzenie nie działa zgodnie z oczekiwaniami, sprawdź:

  • Czy zasilanie sieciowe jest obecne i czy bezpieczniki są sprawne.
  • Czy kable akumulatora są poprawnie podłączone.
  • Czy obciążenie nie przekracza prądu znamionowego.
  • Czy wentylacja wokół obudowy jest wystarczająca.

Konserwacja

System jest bezobsługowy, z wyjątkiem wentylatora i akumulatorów. Wszelkie naprawy mogą być wykonywane wyłącznie przez autoryzowany personel serwisowy. Używaj tylko oryginalnych części zamiennych.

Praktyczna pomoc

Typowe problemy

Brak napięcia wyjściowego

Sprawdź zasilanie sieciowe, bezpieczniki oraz połączenia akumulatorów.

Akumulator nie ładuje się

Sprawdź kable akumulatora i wymień bezpiecznik akumulatora, jeśli jest przepalony.

Urządzenie się przegrzewa

Sprawdź, czy obciążenie nie przekracza wartości znamionowej i czy zapewniona jest odpowiednia wentylacja wokół obudowy.

Urządzenie uruchamia się, ale sygnalizuje alarm

Akumulatory mogą być niedoładowane (odczekaj 72h) lub występuje błąd obciążenia.

Przed użyciem

  • Sprawdź napięcie każdego akumulatora przed podłączeniem (różnica max 0.3V-0.4V).
  • Upewnij się, że zasilanie 230V jest odłączone podczas instalacji.
  • Przygotuj wyłącznik główny zgodny z IEC 60947-1.
  • Zapewnij 100mm wolnej przestrzeni wokół obudowy.
  • Sprawdź, czy przekrój kabla zasilającego wynosi min. 1,0 mm².

Parametry w praktyce

Klasa ochronności I
Wymaga podłączenia do uziemionego obwodu 230V AC.

Ilustracje i schematy

  • Schemat połączeń akumulatorów pokazuje poprawne podłączenie kabli czerwonych (+) i czarnych (-) do zacisków.
  • Schemat płyty głównej (PCB) wskazuje lokalizację bezpieczników F2, F6, F7 oraz złączy.

Zgodność modelu

  • Urządzenie przeznaczone do montażu wewnątrz pomieszczeń.
  • Możliwość montażu na ścianie lub w szafie 19".
