Zasilacz UPS Milleteknik 1100-FLX to urządzenie typu Off-line, zaprojektowane do podtrzymywania zasilania w przypadku awarii sieci. Instalacja musi być przeprowadzona przez wykwalifikowany personel. Urządzenie wymaga podłączenia do sieci 230V oraz instalacji baterii (brak w zestawie). Przed przystąpieniem do prac serwisowych należy odczekać minutę po odłączeniu zasilania ze względu na wysokie napięcie.

Opis urządzenia

Urządzenie składa się z metalowej obudowy, płyty głównej, wyłącznika głównego oraz miejsca na baterie. Posiada wbudowany system autotestu, który monitoruje stan baterii, ładowarki oraz inwertera. Zasilacz jest przystosowany do montażu na ścianie lub w szafie typu rack 19 cali.

Widok urządzenia
Widok urządzenia

Montaż i instalacja

Obudowa posiada wsporniki, które można zamontować w dwóch pozycjach: do montażu na ścianie (wsporniki skierowane do tyłu) lub w szafie 19-calowej (wsporniki z przodu). Należy użyć odpowiednich śrub (brak w zestawie). Urządzenie powinno być instalowane wewnątrz pomieszczeń o temperaturze od +5°C do +40°C.

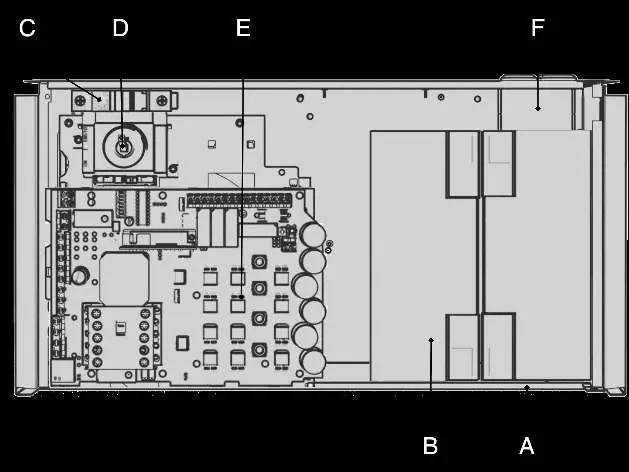

Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 2

Podłączenie elektryczne

Podłączenie musi być wykonane zgodnie ze schematem:

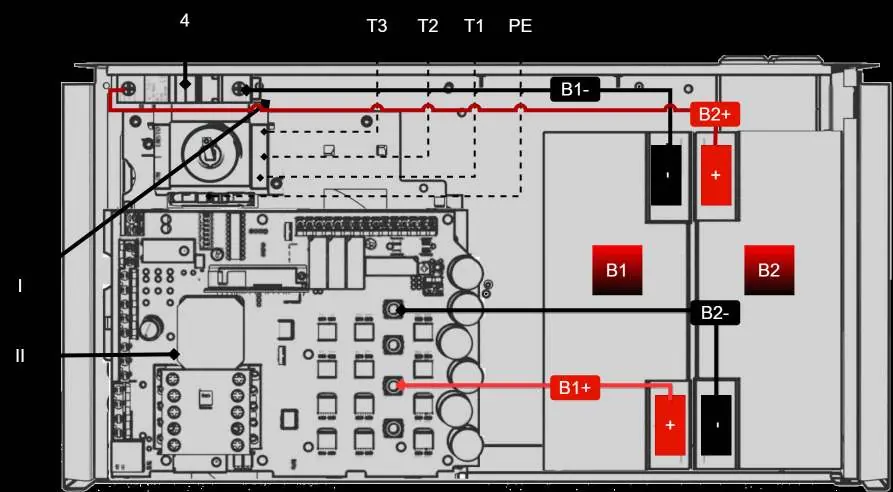

Schemat połączeń baterii
Schemat połączeń baterii

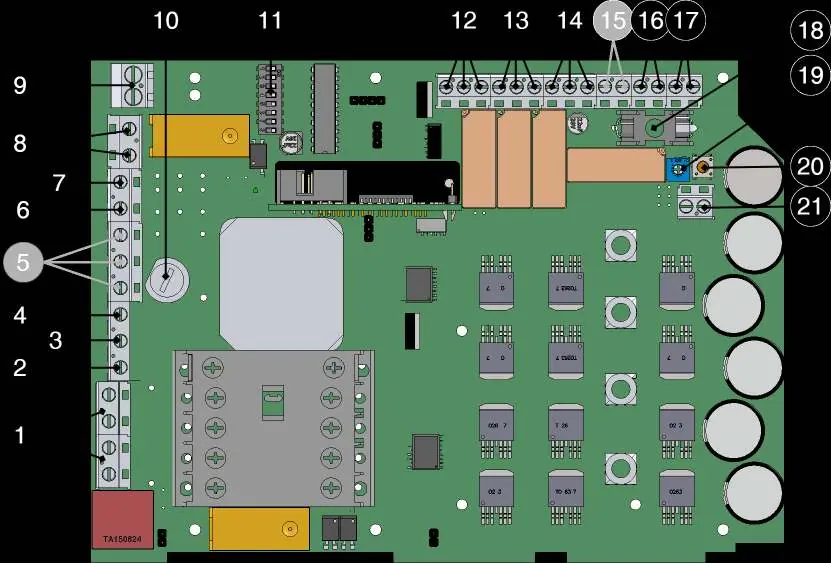

Schemat płyty głównej 1FAS MULTI
Schemat płyty głównej 1FAS MULTI
  • Faza (L): do terminala T2 na wyłączniku izolacyjnym.
  • Zero (N): do terminala T1.
  • Uziemienie (PE): do terminala PE.
  • Baterie: należy podłączyć zgodnie z oznaczeniami B1+, B1-, B2+, B2- na schemacie połączeń.

Zaleca się zainstalowanie rozłącznika obciążenia (wyłącznika nadprądowego) na kablu przychodzącym z sieci w celu łatwego odcięcia zasilania podczas serwisu.

Uruchomienie

  1. Ustaw wyłącznik izolacyjny w pozycji "0" i otwórz obudowę.
  2. Podłącz kable wejściowe/wyjściowe i włącz bezpiecznik baterii.
  3. Zamknij obudowę i ustaw wyłącznik w pozycji "1".
  4. Podłącz zasilanie sieciowe. System uruchomi się automatycznie, a dioda LED na drzwiach zacznie migać, aż zaświeci się na zielono.

Wskaźniki LED i alarmy

Panel przedni informuje o stanie pracy za pomocą diody LED:

Tabela kodów LED
Tabela kodów LED
  • Stałe zielone światło: Normalna praca.
  • 1 mignięcie pomarańczowe: Awaria sieci (zasilanie z baterii).
  • 3 mignięcia czerwone: Podnapięcie (Under voltage).
  • 4 mignięcia czerwone: Przepięcie (Over voltage).
  • 5 mignięć czerwonych: Zużyte baterie (wymagają wymiany).
  • 6 mignięć czerwonych: Niskie napięcie baterii lub odłączone baterie.

Konserwacja i rozwiązywanie problemów

System automatycznie testuje baterie co tydzień. Jeśli pojemność baterii spadnie poniżej 80% wartości znamionowej, zostanie wygenerowany alarm. W przypadku alarmu "Aged battery" (5 mignięć) należy wymienić baterie. W przypadku awarii inwertera (7 mignięć) należy sprawdzić bezpieczniki wewnątrz urządzenia.

Dane techniczne

  • Moc znamionowa: 1100 W.
  • Napięcie wejściowe: 230V (-15%, +20%).
  • Czas przełączania: ok. 20 ms.
  • Baterie: 2x 12V 20Ah (zalecane).
  • Klasa szczelności: IP 32.

Praktyczna pomoc

Typowe problemy

Alarm 3 mignięcia (czerwone)

Podnapięcie (Under voltage). Sprawdź napięcie ładowania.

Alarm 4 mignięcia (czerwone)

Przepięcie (Over voltage). Ładowanie zostało odłączone. Skontaktuj się z serwisem.

Alarm 5 mignięć (czerwone)

Zużyte baterie. Wymień baterie na nowe.

Alarm 6 mignięć (czerwone)

Niskie napięcie baterii lub odłączone baterie. Sprawdź połączenia baterii.

Przed użyciem

  • Upewnij się, że instalację wykonuje wykwalifikowany personel.
  • Sprawdź, czy urządzenie jest odłączone od sieci podczas instalacji.
  • Przygotuj odpowiednie śruby do montażu na ścianie lub w szafie 19-calowej.
  • Upewnij się, że baterie są prawidłowo podłączone zgodnie ze schematem.
  • Sprawdź, czy bezpieczniki są włączone.

Parametry w praktyce

Moc znamionowa
1100 W - maksymalne obciążenie urządzenia.
Czas przełączania
ok. 20 ms - czas reakcji przy przejściu na zasilanie bateryjne.
Klasa szczelności
IP 32 - ochrona przed ciałami stałymi i kroplami wody.

Ilustracje i schematy

  • Schemat połączeń baterii pokazuje sposób podłączenia przewodów B1+, B1-, B2+, B2-.
  • Schemat płyty głównej (1FAS MULTI) wskazuje terminale wejściowe i wyjściowe oraz bezpieczniki.

Zgodność modelu

  • Produkt nie jest przeznaczony do sterowania oświetleniem awaryjnym.
  • Przeznaczony do montażu na ścianie lub w szafie rack 19 cali.
