Instrukcja obsługi stacji lutowniczej JBC DDE
Kompletny przewodnik użytkownika dla stacji lutowniczej JBC DDE. Dowiedz się, jak podłączyć narzędzia, skonfigurować peryferia, zarządzać trybami pracy (Work, Sleep, Hibernation) oraz przeprowadzić konserwację urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- JBC DDE to 2-narzędziowa stacja sterująca do lutowania i rozlutowywania. Obsługuje jednocześnie do 2 narzędzi, 1 moduł i 1 pedał na każde narzędzie. Domyślny PIN to 0105. str. 2, 5
Najważniejsze czynności
- Konfiguracja peryferiów (moduły/pedały) str. 7
- Wymiana bezpiecznika str. 10
- Aktualizacja oprogramowania str. 6
Pierwsze uruchomienie
- Podłącz zasilanie, narzędzia i podstawki. Włącz stację głównym wyłącznikiem. Użyj domyślnego PINu 0105, jeśli wymagany. str. 2, 3, 5
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Stacja nie wykrywa narzędzia
Sprawdź czystość metalowych części narzędzia i podstawki.
str. 10Konserwacja i reset
- Aby przywrócić ustawienia fabryczne, użyj opcji Reset w menu stacji. str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc nominalna | 370 W | Całkowita moc urządzenia | str. 15 |
| Zakres temperatury | 90 - 450 °C | Możliwy zakres regulacji temperatury | str. 15 |
Gdzie szukać w PDF
- Podłączenie str. 3
- Konserwacja str. 10
- Dane techniczne str. 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Stacja lutownicza JBC DDE to zaawansowana jednostka sterująca przeznaczona do obsługi do dwóch narzędzi jednocześnie. Urządzenie oferuje intuicyjny interfejs, możliwość konfiguracji profili lutowniczych oraz zaawansowane zarządzanie temperaturą. Domyślny kod PIN dla ustawień to 0105.
Opis urządzenia
Panel przedni stacji wyposażony jest w wyświetlacz, który można przechylać dla lepszej widoczności, złącze USB-A oraz główny wyłącznik zasilania. Interfejs pozwala na szybki dostęp do parametrów stacji, narzędzi, liczników oraz ustawień języka.
Podłączenie i kompatybilność
Stacja DDE jest kompatybilna z szeroką gamą narzędzi, podstawek i modułów JBC. Przykładowe połączenia obejmują:
- Podłączenie narzędzi (np. T245) do stacji za pomocą odpowiednich podstawek (np. ADS).
- Wykorzystanie modułów peryferyjnych (np. MSE) do odsysania oparów lub obsługi pedałów (P005).
- Złącza tylne: RJ12 (dla wyciągów oparów), USB-B, złącze ekwipotencjalne oraz gniazdo zasilania z bezpiecznikiem.
Obsługa i tryby pracy
System JBC oferuje trzy główne tryby pracy, które wydłużają żywotność grotów:
- Work (Praca): Grot nagrzewa się do wybranej temperatury roboczej po podniesieniu narzędzia z podstawki.
- Sleep (Uśpienie): Temperatura spada do ustawionej wartości, gdy narzędzie znajduje się w podstawce.
- Hibernation (Hibernacja): Po dłuższym okresie bezczynności zasilanie jest odcinane, a narzędzie stygnie do temperatury pokojowej.
Użytkownik może dostosować temperaturę roboczą (90-450°C), opóźnienia przejścia w tryb uśpienia oraz hibernacji.
Konfiguracja peryferiów
Stacja pozwala na konfigurację dodatkowych modułów i pedałów:
- Moduły: Po podłączeniu modułu należy wejść w menu Peripherals, wybrać port i przypisać moduł.
- Pedały: Można przypisać pedał do konkretnego portu i ustawić jego funkcję (np. Extractor, Sleep).
- Wyciąg oparów (Fume Extractor): Łączony za pomocą kabla RJ12. Wymaga konfiguracji w menu Peripherals (wykrywany jako FAE_a).
Konserwacja
Przed przystąpieniem do prac konserwacyjnych należy upewnić się, że urządzenie ostygło:
- Czyść ekran za pomocą środka do szyb lub wilgotnej szmatki.
- Utrzymuj groty w czystości i pokryte cyną przed odłożeniem do przechowywania.
- Regularnie sprawdzaj stan kabli i przewodów.
- W przypadku przepalenia bezpiecznika, należy go wymienić, wysuwając uchwyt bezpiecznika z tyłu urządzenia.
Bezpieczeństwo
Należy przestrzegać zasad bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub obrażeń. Nie używać urządzenia do celów innych niż lutowanie. Nie zakrywać otworów wentylacyjnych. Używać wyłącznie oryginalnych części zamiennych JBC.
Praktyczna pomoc
Typowe problemy
Stacja nie wykrywa narzędzia lub nie grzeje
Sprawdź, czy metalowe części narzędzia i podstawki są czyste. Upewnij się, że połączenia kablowe są poprawne.
Przepalony bezpiecznik
Wyłącz stację, wyjmij uchwyt bezpiecznika z tyłu urządzenia, wymień bezpiecznik na nowy i włóż uchwyt z powrotem.
Utleniony grot
Utrzymuj powierzchnię grotu czystą i pokrytą cyną przed odłożeniem do przechowywania. Brudne powierzchnie redukują transfer ciepła.
Przed użyciem
- Sprawdź napięcie zasilania (100V, 120V lub 230V w zależności od modelu).
- Upewnij się, że stacja jest prawidłowo uziemiona.
- Podłącz narzędzia i podstawki zgodnie ze schematem połączeń.
- Sprawdź, czy wszystkie kable są poprawnie wpięte.
- Włącz urządzenie głównym wyłącznikiem.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Zakres temperatury
- 90 - 450 °C (190 - 840 °F) - możliwość regulacji temperatury roboczej.
- Moc nominalna
- 370 W - całkowita moc stacji.
- Moc szczytowa
- 150 W na narzędzie.
Ilustracje i schematy

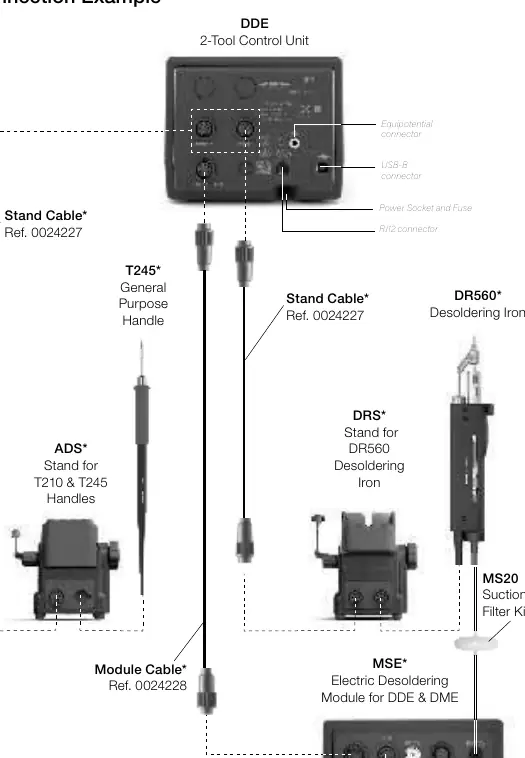

- Strona 3: Schemat połączeń pokazujący podłączenie narzędzi, podstawek, modułów i pedałów do jednostki sterującej.
- Strona 5: Opis ekranu roboczego i nawigacji po menu.

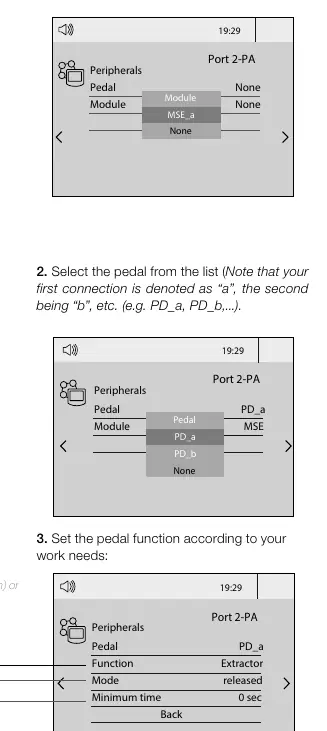

- Strona 7: Instrukcja konfiguracji modułów i pedałów w menu Peripherals.
- Strona 10: Instrukcja wymiany bezpiecznika.
Zgodność modelu
- Stacja DDE współpracuje z szeroką gamą narzędzi JBC (T210, T245, T470, AM120, PA120, AT420, HT420, DS360, DR560).
- Wymaga dedykowanych podstawek (ADS, DNS, APS, AMS, ATS, HTS, DSS, DRS) w zależności od używanego narzędzia.
- Obsługuje moduły peryferyjne MSE/MVE, MNE oraz pedały P405.
